Bloquer la batterie

Rédigé par : Chayton Ritter

Commentaires : 3

Difficulté

Modérée

Étapes

Temps nécessaire

Aucune estimation

Introduction

Ce tutoriel est uniquement un prérequis ! Il fait partie d'une autre procédure et ne doit pas être utilisé seul.

Outils

Étape 1

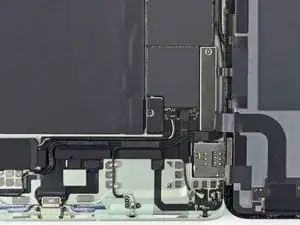

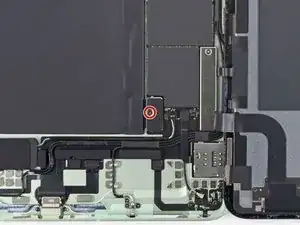

Utilisez un tournevis cruciforme pour retirer la vis de 1,8 mm qui fixe le connecteur de la batterie à la carte mère.
Tout au long de cette réparation, assurez-vous de garder une trace de chaque vis et assurez-vous qu'elle revient exactement à l'endroit d'où elle vient.

Étape 2

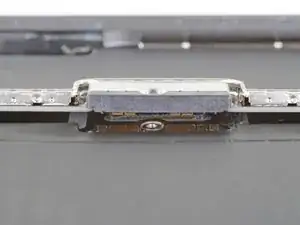

Ces photos montrent à quoi ressemble le connecteur de la batterie en dessous de la carte mère. Utilisez ces photos comme référence pendant que vous débranchez en toute sécurité la batterie.
Remarquez que le connecteur de la batterie comporte des ressorts en porte-à-faux sur la carte mère, qui appuient contre les contacts de la batterie. Étant donné que la carte mère et la batterie sont toutes deux collées en place, vous devrez glisser quelque chose de mince et flexible entre les points de contact pour déconnecter la batterie.

Achtung! Die kleinen Kontakte sind sehr empfindlich und brechen leicht, wenn sie seitlich gebogen werden.
Beachte das unbedingt bei Schritt 18!

Andreas Kröll -

Étape 3

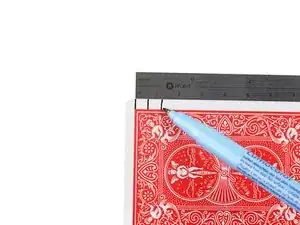

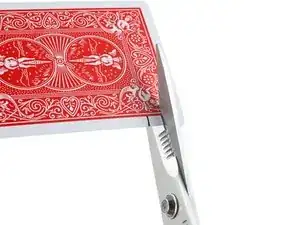

Coupez deux bandes de 6 mm de largeur dans une carte à jouer ou du papier cartonné pour les utiliser comme bloqueurs de batterie.
Les bandes devraient avoir environ 4 cm de longueur pour que vous puissiez les saisir facilement.

Étape 4

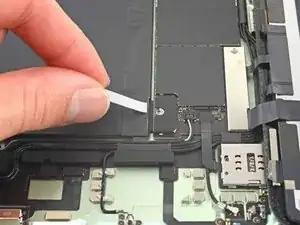

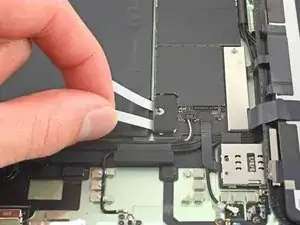

Insérez les morceaux de carte de chaque côté du connecteur de la batterie, jusqu'à ce qu'ils s'arrêtent.

ACHTUNG: Bewege die Streifen niemals seitwärts! Die kleineren Kontakt können dabei leicht abbrechen und dann hast Du ein größeres Problem.

Andreas Kröll -

Der Teil ist besonders tricky - mit der Spielkarte habe ich es nicht geschafft, sondern mit dem Teil einer Plastikabdeckung, das ich (etwas schmaler als 6mm geschnitten) per Pinzette eingeschoben habe.

Chris Fischer - 03/11/24
