Bouton power

Rédigé par : Felice Suglia
  • Commentaires : 0
Bouton power

Difficulté

Modérée

Étapes

20

Temps nécessaire

2 heures

Introduction

  1. oVORhBfiDYHfVBdm
    oVORhBfiDYHfVBdm
    lLhBLd5gelh4vynp

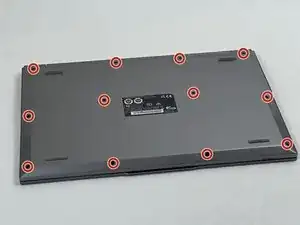

    • Dévisser les vis

    • Soulever le couvert

  2. qEWUTJDGRIGFjJJV
    qEWUTJDGRIGFjJJV
    y3IhCgZr11OcimCG

    • Pour des questions de sécurité, il faut débrancher la batterie avant chaque manipulation.

    • Débrancher la batterie avec vos doigts.

    • Les autres composants peuvent maintenant être remplacé en toute sécurité.

  3. BFnJ61oCMKyYtUD3

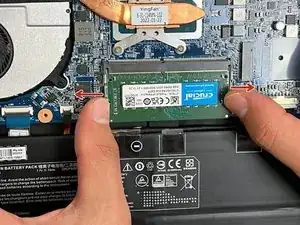

    BFnJ61oCMKyYtUD3
    ZSZIIGiVRk6twbSv
    XyHxbVWWIvjrqYjZ

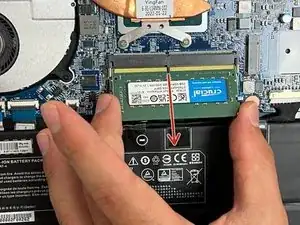

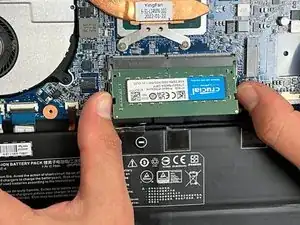

    • Écarter les deux barre en métal.

    • La barrette se lèvera d'elle même.

    • Retirer la barrette.

  4. dnZpxWmZuWUqvreI
    dnZpxWmZuWUqvreI
    unRV2mJOZcyKZQPm
    bcYv1q1OtKydNvQr

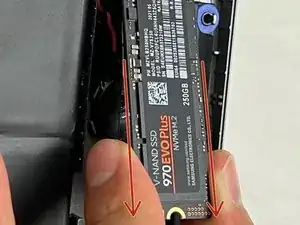

    • Dévisser la vis.

    • Le SSD se lèvera de lui même.

    • Retirer le SSD.

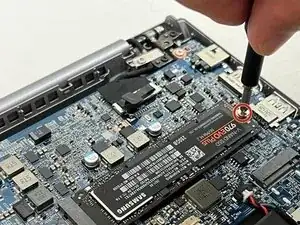

  5. XrPYrIgA2rxJokGR
    XrPYrIgA2rxJokGR
    ik1wc1JeGDXreIwU
    Bq3RgUM3ihM4vwTZ

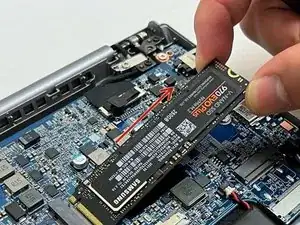

    • Dévisser la vis.

    • Retirer le SSD

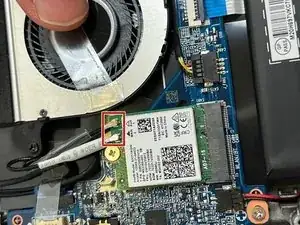

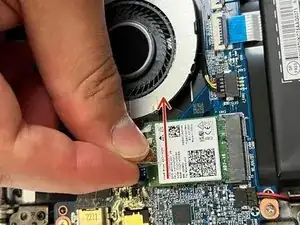

  6. WKiR5pbFQkX5CDis
    WKiR5pbFQkX5CDis
    iwvwuugtQitGNo22
    TiI6IDLjBhWSipRV

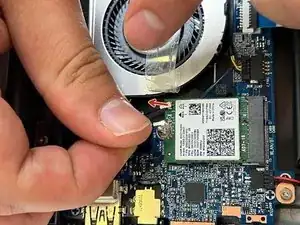

    • Décoller le scotch sans l'enlever complètement.

    • Enlever les deux câbles de l'antenne.

  7. 4sODwhuhofXFUnDK
    4sODwhuhofXFUnDK
    PLQ2ocpy2FUfYfMG
    EjjHS4s1QQlTtKud

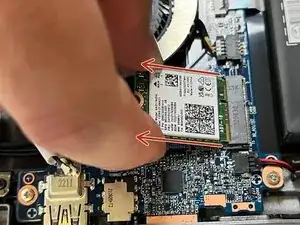

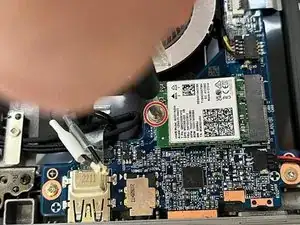

    • Dévisser la vis.

    • Retirer la carte Wifi.

  8. pYC4mXPaIAkENwAS

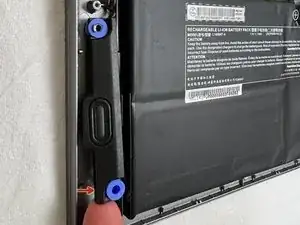

    pYC4mXPaIAkENwAS
    M2wMgpesF25Q1HnS
    oqmDL1VbmaCqILQh

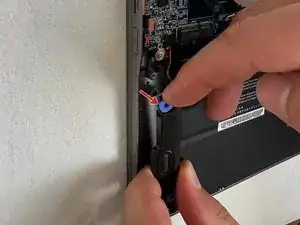

    • Enlever le bas du haut-parleur, puis le haut.

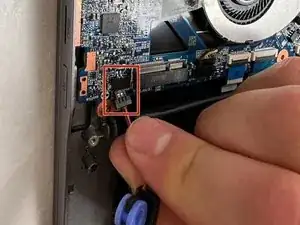

    • Détacher le câble.

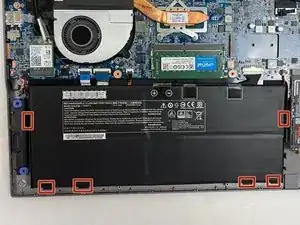

  9. kWdkEquIG2ZuVY6t

    • Il y a 6 bandes adhésifs.

  10. qmKDapbNve4piysi
    qmKDapbNve4piysi
    CORrB3BLfyWT5WUk
    EIKN6bKhjJJncWnW

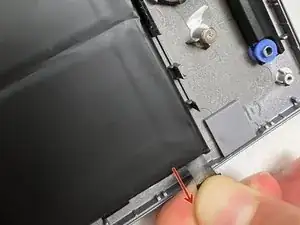

    • Il faut gentiment les tirer pour les décoller.

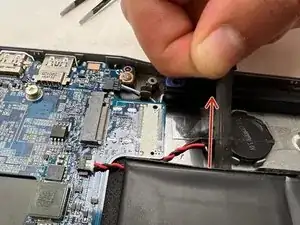

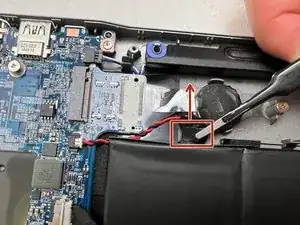

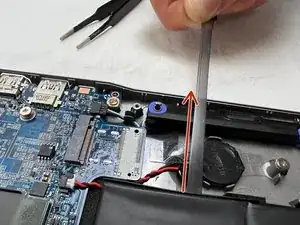

  11. XBLsULUWMQbGt4FR
    XBLsULUWMQbGt4FR
    DHEYLhMeGVYxsitq
    AJ3avT5BHliDLBqs

    • Répéter pour les autres.

  12. cplCFip1xHyFdBxd
    cplCFip1xHyFdBxd
    HHm5tx2Ieeh66mvt

    • Enlever la batterie.

  13. fdVAfIYdbDGlpBqX
    fdVAfIYdbDGlpBqX

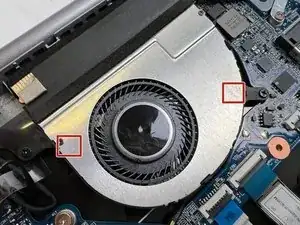

    Bm2Dk3DGYvcmaJ4p
    2Hb2cnEV4sDaajff

    • Dévisser les 2 vis sur le ventilateur dans l'ordre numérique selon encadrés rouges.

    • Dévisser les 3 vis sur le radiateur dans l'ordre numérique selon encadrés rouges.

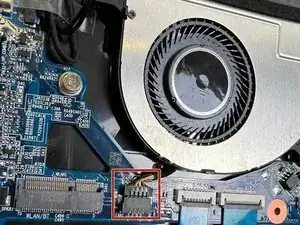

  14. NBc5tHVVwfGsAfeE
    NBc5tHVVwfGsAfeE

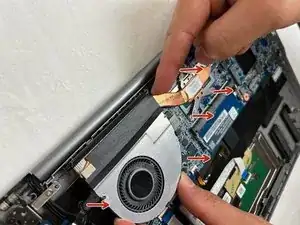

    fTsdNKkYyCDOyBLc

    • Débrancher le câble du ventilateur.

    • Retirer le ventirad.

    • En dessous du radiateur se trouve le processeur, vérifier s'il faut remettre de la pâte thermique au moment du remontage.

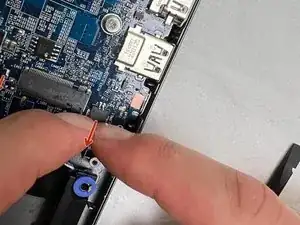

  15. 2UwTETwCElUHIIud
    2UwTETwCElUHIIud
    cdUQlT3QK3oBaQAN
    4mMiZEisyx15eDRB

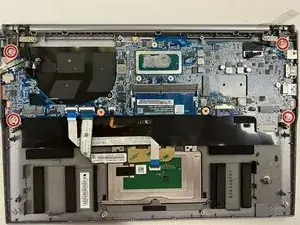

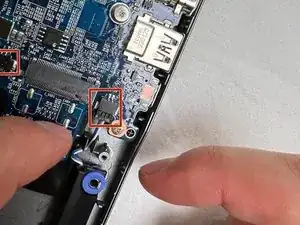

    • Encerclé en rouge, l'emplacement des 4 vis à devisser.

    • Débrancher le câble du haut-parleur gauche et celui de la pile CMOS.

  16. WKAjQDFU6hKVgKmJ
    WKAjQDFU6hKVgKmJ
    d2i5LQANnBevJ3Nl

    • Débrancher le câble de la caméra.

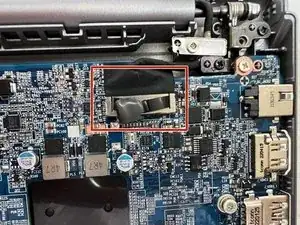

  17. UXIA3xJxi2LVb2fP
    UXIA3xJxi2LVb2fP
    LSWmCRPrangAGVEt

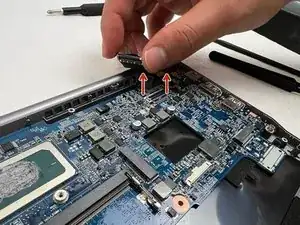

    SlCXuVNdGsICsHXP

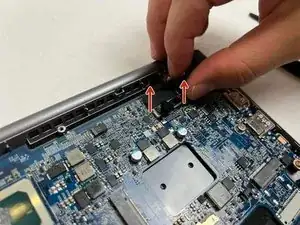

    • Débrancher le câble de l'écran.

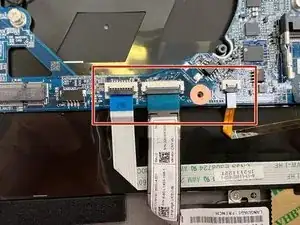

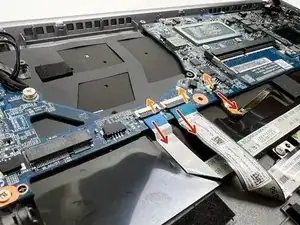

  18. jgF6sVvmktv5eCKZ
    jgF6sVvmktv5eCKZ
    G5HDmkHlFJTkQqvU
    2OeDDEZjaPfRcTjO

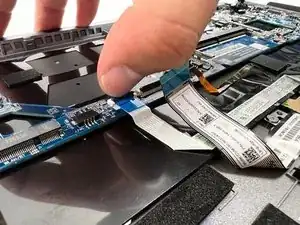

    • Débrancher les câbles du clavier et celui du pavé tactile.

    • Ouvrir les clips dans le sens des flèches oranges.

    • Retirer les câbles dans le sens des flèches rouges.

  19. yT1dMVficDXpXkVb

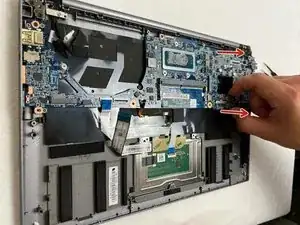

    yT1dMVficDXpXkVb
    UtPjpHpkFoLLEF6Z

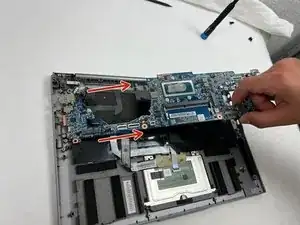

    • Soulever la carte mère gentiment et l'enlever.

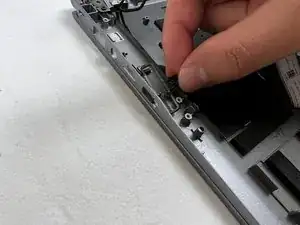

  20. KCQ5NBAtbUavo3Hh
    KCQ5NBAtbUavo3Hh

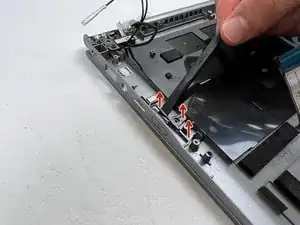

    wTOmXpEADFUxHAw2
    4ojyvfMrvxunQw2Q

    • Dévisser la vis.

    • À l'aide du Spudger, débloquer la pièce de manière à pouvoir la saisir avec vos doigts.

    • Enlever la pièce.

Conclusion

Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
