Caméra

Rédigé par : Felice Suglia
  • Commentaires : 0
Caméra

Difficulté

Modérée

Étapes

16

Temps nécessaire

45 minutes

Introduction

  1. oVORhBfiDYHfVBdm
    oVORhBfiDYHfVBdm
    lLhBLd5gelh4vynp

    • Dévisser les vis

    • Soulever le couvert

  2. qEWUTJDGRIGFjJJV
    qEWUTJDGRIGFjJJV
    y3IhCgZr11OcimCG

    • Pour des questions de sécurité, il faut débrancher la batterie avant chaque manipulation.

    • Débrancher la batterie avec vos doigts.

    • Les autres composants peuvent maintenant être remplacé en toute sécurité.

  3. B1bBiZJKgvcviYR1
    B1bBiZJKgvcviYR1
    iIX3vcCrsZHoNeB5
    fRUOeS3xNLWN26uA

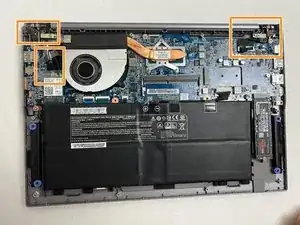

    • Encadré en orange, les zones sur lesquels nous allons nous focaliser.

    • Débrancher le câble de l'écran.

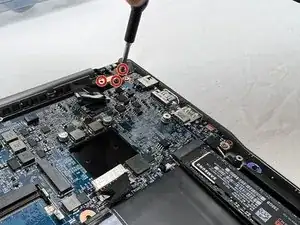

    • Dévisser la vis du cache et celles de la charnière. Enlever le cache.

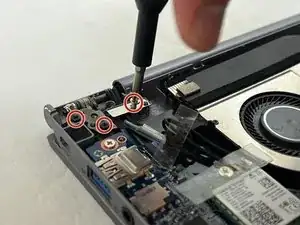

  4. G6PfJZjMoSXUAYQU
    G6PfJZjMoSXUAYQU
    4JOkN1BBQURC2vyf
    ZH341xFoN5VQHgNy

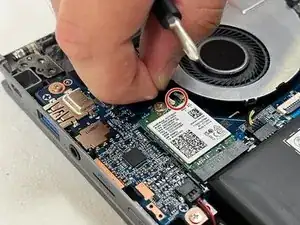

    • Dévisser la vis du cache, ainsi que les celles de la charnière. Enlever le cache.

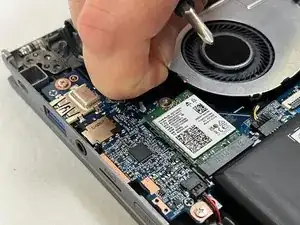

    • Débrancher les câbles du Wifi.

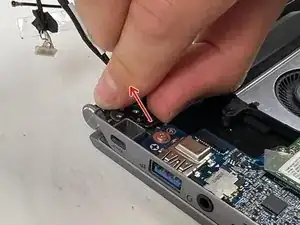

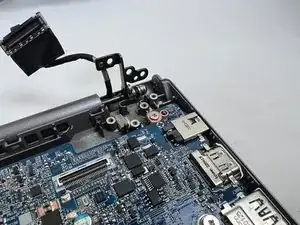

  5. in62uY1amIsLmFQC
    in62uY1amIsLmFQC
    oGpyOfUckmRw42Ry
    4wETgm1fYuxJTvsy

    • Débrancher le câble de la caméra.

    • Ouvrir les deux charnières.

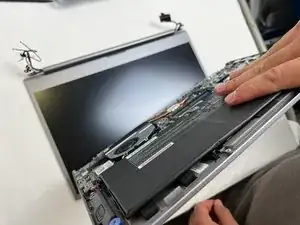

  6. t5JGhIYubIM4IuDC
    t5JGhIYubIM4IuDC
    WGPHCggIHtLJGvbn
    etKDHBag3TglNhb6

    • Retirer le boîtier supérieur de manière à le séparer de l'écran.

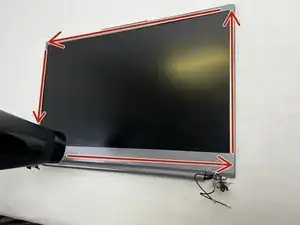

    • À l'aide d'un sèche cheveu, tourner autour de l'écran pour adoucir l'adhésif du cadre.

    • Ne jamais rester sur le même endroit afin d'éviter d'endommager les composants.

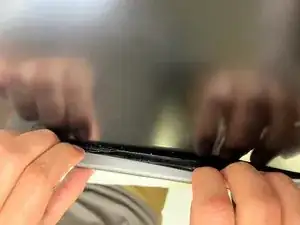

  7. SjtkBHVUlkTcLjmQ
    SjtkBHVUlkTcLjmQ
    6KKUNnZkPJxdYgUq
    kmjgkJPHAXWEoHBV

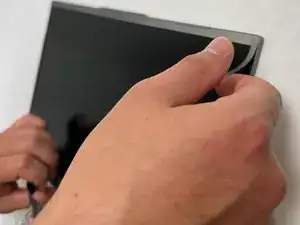

    • Décoller le cadre.

    • Le plectre iFixit peut être utilisé, mais les ongles font aussi l'affaire.

  8. vMOCDyDnNus1vI1I
    vMOCDyDnNus1vI1I
    FhUaWLVNXKknVT2w

    • Enlever le cadre supérieur de l'écran.

  9. GjA6aIEJHYTAYCcU
    GjA6aIEJHYTAYCcU
    DDBBZQexaAp5EaIZ

    • Dévisser les deux vis encerclé en rouge.

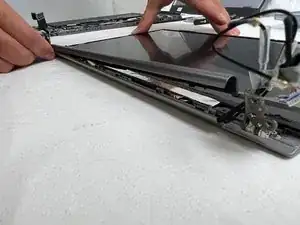

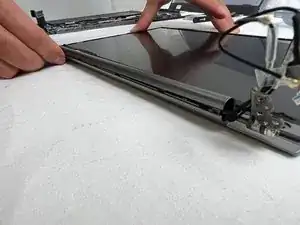

  10. Su1EKEbPLIp5DjKS
    Su1EKEbPLIp5DjKS
    XkBUHHyYZDp1DBnX
    KVI2VGMVoYkpRs5I

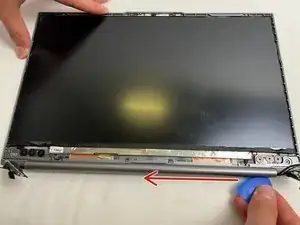

    • Détacher le cadre inférieur de l'écran.

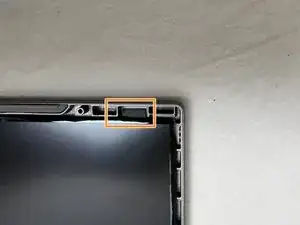

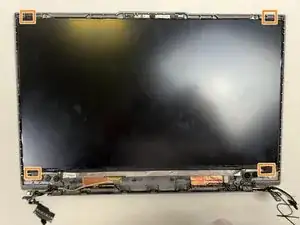

  11. FEfAmrBxPDUsyKFo
    FEfAmrBxPDUsyKFo
    jkMQVRrgFuGEcGsj
    Xhg4BMJUgbRPOhnE

    • Il faut enlever les 4 rubans adhésifs.

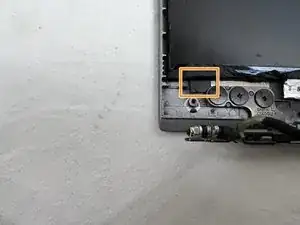

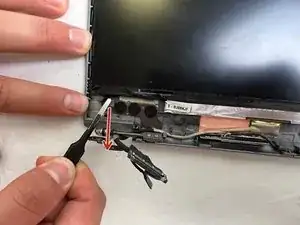

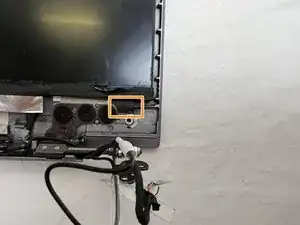

  12. Tp3ebAcZcDTKUu4W
    Tp3ebAcZcDTKUu4W
    wlSo1ayyIEExIc5N
    gJRQHMjeZx6tyIpD

    • À l'aide de la pince à brucelles, saisir et gentiment tirer sur la bande adhésive.

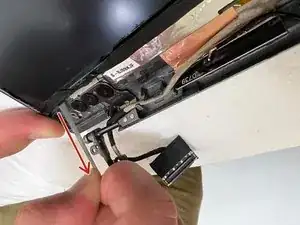

  13. rWOitOrbWiwUjfE3
    rWOitOrbWiwUjfE3
    16ZkwVOPcnsNLoUy
    2meBOZsKwEtIe4ej

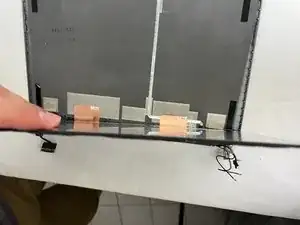

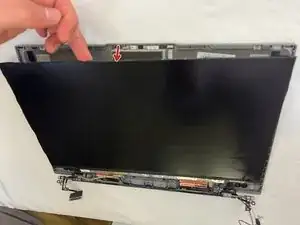

    • Tirer le ruban jusqu'à ce qu'il s'enlève. Répéter sur les 3 autres côtés.

    • Soulever l'écran.

  14. Oa2gtVspxOEosdZT
    Oa2gtVspxOEosdZT
    sRjEjaoBkYvRQCj3
    WwkWinJs5OMiBXjQ

    • Enlever le scotch.

    • Retirer le câble de l'écran.

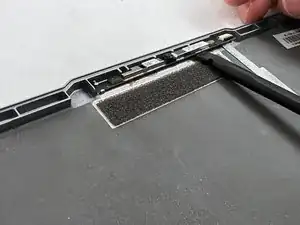

  15. JsLZOtJ6GhUAVByp
    JsLZOtJ6GhUAVByp
    r1qDft3eZ2AhoKwh
    cwTIKDaXhEETqoC2

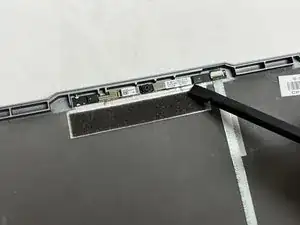

    • Décoller la caméra.

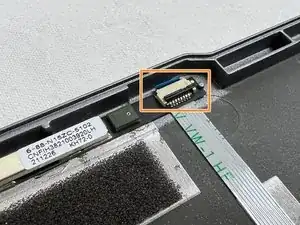

    • Desserrer le câble en soulevant la petite partie noire.

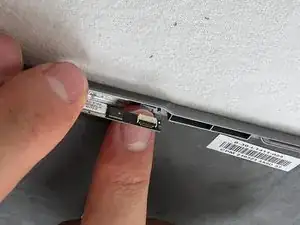

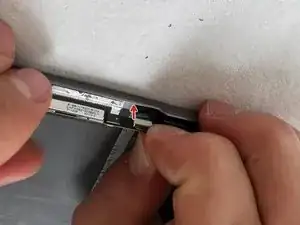

  16. FACxT3tD1Gfh5SOr
    FACxT3tD1Gfh5SOr
    3ySDELEKC6xXAw1p
    4QRNQa3mJLLHajWa

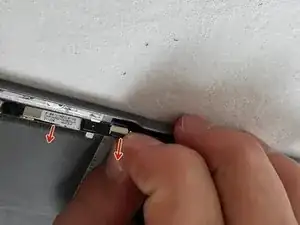

    • Enlever la caméra en retirant son câble.

Conclusion

Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
