Changement écran HMD Fusion Business

Rédigé par : Spencer Pennington
  • Commentaires : 0
Changement écran HMD Fusion Business

Difficulté

Modérée

Étapes

15

Temps nécessaire

20 - 30 minutes

Introduction

Suivez ce tutoriel pour remplacer un écran cassé, fissuré ou non réactif sur votre téléphone HMD Fusion Business.

  1. gRLIAsTp3Wkom4dj

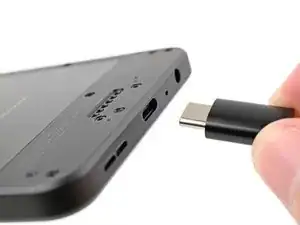

    • Laissez la batterie de votre téléphone se vider à moins de 25 % avant de commencer cette réparation. Une batterie lithium-ion chargée peut prendre feu si elle est endommagée.

    • Débranchez tous les câbles et éteignez complètement votre téléphone.

  2. IeoZUYvqlZnCUenT
    IeoZUYvqlZnCUenT
    OvUMFE2G5Zmx5GOi
    IWjaZJoBSTjTIPPP

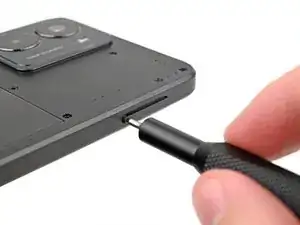

    • Enfoncez fermement un éjecteur de carte SIM, un embout adapté ou un trombone redressé dans l'orifice du tiroir de carte SIM situé sur le bord gauche de votre téléphone, jusqu'à ce que le tiroir s'éjecte.

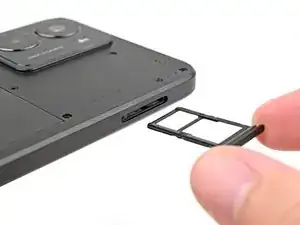

    • Retirez le tiroir de la carte SIM.

  3. WfSZNgJuNdgv5YuF
    WfSZNgJuNdgv5YuF
    xeX4fGknaAU6EYI6
    jbL25tCYJr1jIRQs

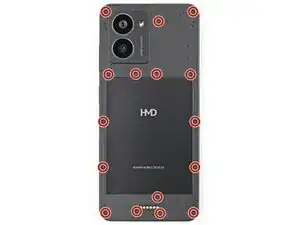

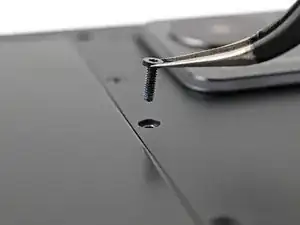

    • Utilisez un tournevis Torx T3 pour retirer les seize vis de 5,0 mm de long qui fixent la coque arrière.

    • Utilisez vos ongles ou une pincette courbée pour retirer toute vis coincée.

    • Les vis étant solidement fixées dans la coque arrière, il se peut que vous ne puissiez pas toutes les retirer. Si vous ne parvenez pas à retirer quelques vis, ne vous inquiétez pas ! Passez à l'étape suivante et suivez le tutoriel normalement.

  4. 5kLbZMElWlN4GcW6

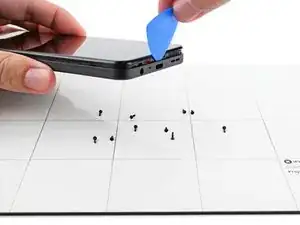

    • Au cours des quatre étapes suivantes, les vis restantes de la coque arrière risquent de tomber de manière inattendue.

    • Pour éviter de perdre des vis, vous pouvez placer un plateau, un bol ou un tapis de projet magnétique sous le téléphone pendant que vous travaillez.

  5. i3sSSOBKOhaCK5US
    i3sSSOBKOhaCK5US
    x2knZUqLfBVKbeMO

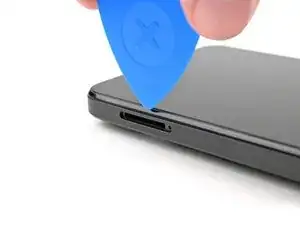

    • Retournez votre téléphone de manière à ce que l'écran soit orienté vers le haut.

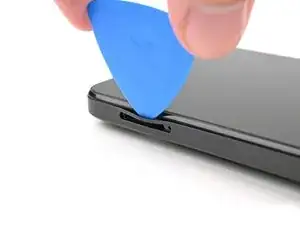

    • Insérez la pointe d'un médiator entre le coque arrière et le châssis au niveau de la découpe du tiroir de la carte SIM.

  6. AIL3VLwPGWEEVtPO
    AIL3VLwPGWEEVtPO
    yiAXUuuVGaAVPNa6
    o2WmEOSmZbFFLuFb

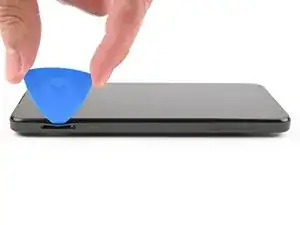

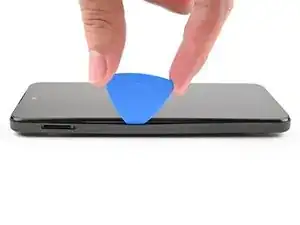

    • Faites glisser le médiator le long du bord gauche pour commencer à déclipser la coque arrière.

  7. OBOAVjReajSurmBV
    OBOAVjReajSurmBV
    jawTxxR5hiCyicRv
    VUETOMNHAKJFK4eY

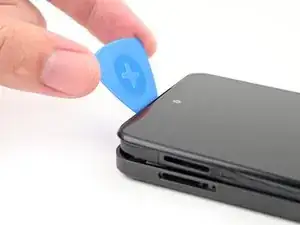

    • Continuez à faire glisser le médiator autour du périmètre de votre téléphone jusqu'à ce que la coque arrière soit entièrement déclipsée.

    • Les coins peuvent être difficiles à déclipser et nécessiter une certaine force. Si vous rencontrez des difficultés, essayez de faire levier avec le médiator.

    • N'essayez pas encore de retirer complètement la coque, car elle est toujours reliée par une nappe fragile.

  8. mP2q2X1hHTkvnTLJ
    mP2q2X1hHTkvnTLJ
    MNLkULEhGIrsBaPT
    afAGxRVMpenTmvjq

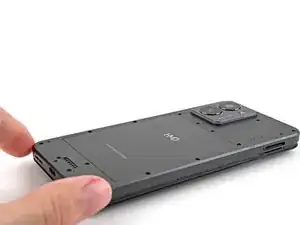

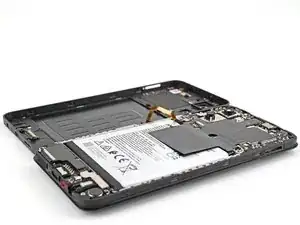

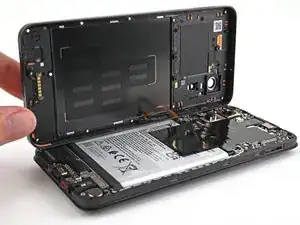

    • Retournez soigneusement votre téléphone de manière à ce que la coque arrière soit orientée vers le haut.

    • Soulevez la coque arrière du châssis et rabattez-la sur le bord gauche de votre téléphone, en posant la coque à plat sur votre plan de travail.

    • Veillez à ne pas tirer sur la nappe fragile de la coque arrière.

    • Lors du remontage, placez la coque arrière sur le châssis et appuyez fermement sur le pourtour pour réenclencher tous les clips.

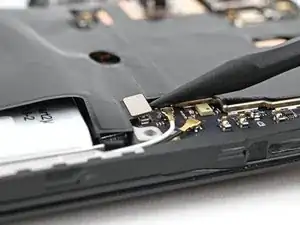

  9. XCwtQ4dfNpGbxb2k
    XCwtQ4dfNpGbxb2k
    USKBePQUqcuZyQfQ
    tNYJu5eO1rLX2OdO

  10. K35AyWkngrn1TNxL
    K35AyWkngrn1TNxL
    MAHaRLN2KP2IWJqX
    F464cWuK3nwDppjG

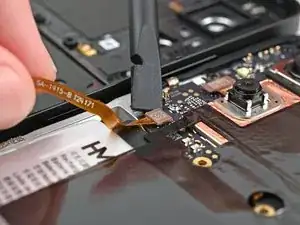

    • Utilisez un spatule (spudger) pour soulever et débrancher le connecteur à emboîter du bouton de marche.

    • Retirez la coque arrière.

  11. E5dOkfRZYXmMLW1L
    E5dOkfRZYXmMLW1L
    Yc3sCOppsXEK6Xxk
    kNKIOabDFvMHQaIl

    • Pour l'étape suivante, vous devrez maintenir la feuille de graphite à l'écart du connecteur de l'écran, le long de la partie inférieure de la carte mère.

    • Vous pouvez également utiliser du ruban adhésif léger (comme du ruban de peintre) pour maintenir la feuille de graphite à l'écart.

  12. guiJAhZXYheDrLnN
    guiJAhZXYheDrLnN
    1WLAVbBRPTnTtYLS

    • Utilisez une spatule pour soulever et débrancher le connecteur à emboîter de l'écran.

    • Faites levier sous le bord droit du connecteur, car il y a des composants délicats montés en surface à sa gauche.

  13. 2rqDKuIXML3okXAx
    2rqDKuIXML3okXAx
    GYq6vktounLn1OqC

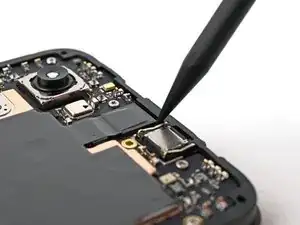

    • Utilisez la pointe d'une spatule pour soulever la caméra frontale du châssis et la décoller son adhésif.

  14. hTpGWJIgRESsTH4C
    hTpGWJIgRESsTH4C
    nKiEvi1gcQ6yJfPd

    • Utilisez un tournevis Torx T3 pour retirer les sept vis de 3,3 mm de long qui fixent l'écran :

    • Cinq vis sur la carte mère

    • Deux vis sur le haut-parleur

    • L'une des vis du haut-parleur peut être recouverte d'un autocollant. Percez-le avec votre tournevis ou utilisez une pincette pour le retirer.

  15. qlahANWtXQMuWURJ
    qlahANWtXQMuWURJ
    4EBKoiFCvdyuDUEL

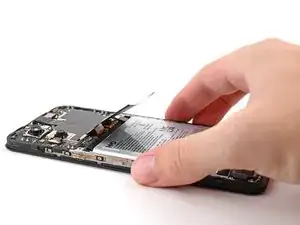

    • Soulevez l'écran du châssis en veillant à faire passer la nappe d'écran à travers sa fente.

    • Retirer l'écran.

Conclusion

Pour remonter votre appareil, suivez ces instructions en sens inverse.

Déposez vos déchets électroniques dans un point de recyclage certifié.

Votre réparation HMD Fusion Business ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
