Introduction
Utilisez ce tutoriel pour changer l'écran fissuré ou cassé d'un Samsung Galaxy S20 FE.
Note : Dans ce tutoriel, nous allons transférer des composants sur un nouvel écran monté dans son châssis. Si votre écran n'est pas fourni avec le châssis déjà installé, ce tutoriel ne fonctionnera pas.
Note : Pour cette réparation, nous allons démonter la batterie et la remonter sur le nouvel écran. Si votre batterie est gonflée, prenez les précautions nécessaires. Avant d'ouvrir votre téléphone, déchargez la batterie jusqu'à 25% ou moins. La batterie peut prendre feu et/ou exploser si elle est perforée.
Référez-vous aussi à la vidéo ci-dessous. Elle aidera si les photos ne suffisent pas.
-
-
Chauffez la coque arrière avec un pistolet à air chaud.
-
Faites glisser un outil fin en plastique entre la coque arrière et le châssis interne du téléphone pour décoller la coque. Répétez l'opération tout autour de la coque afin de la détacher.
-
-
-

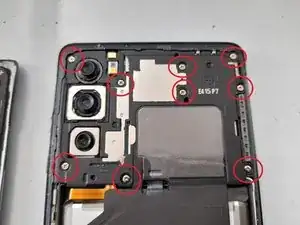

Enlevez les 9 vis retenant le module d'antenne en place, mais n'essayez pas de retirer le module maintenant.
-

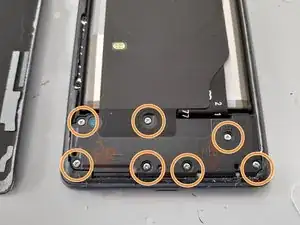

Enlevez les 7 vis fixant la partie inférieure du plastique de protection en bas du téléphone.
-
-
-
Insérez un outil fin pour faire levier sur le côté du cache en plastique, pour le détacher.
-
Insérez un outil fin sur le côté du module d'antenne pour l'enlever. Mais ne tirez pas dessus maintenant.
-
Repliez le module d'antenne vers la batterie.
-
Dessous, vous allez voir un connecteur pour la batterie et un autre connecteur pour le module d'antenne. Utilisez une spatule (spudger) pour faire levier et les déconnecter.
-
Maintenant, le module d'antenne peut être retiré.
-
-
-
Utilisez une spatule pour détacher la caméra arrière et la retirer de son logement.
-
Avec un tournevis cruciforme (Philips), retirez les vis retenant la carte mère.
-

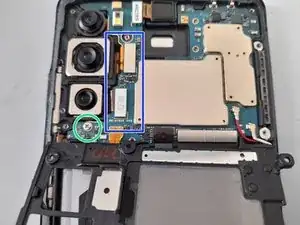

Utiliser une spatule pour retirer la nappe connectant la carte mère à la carte secondaire.
-

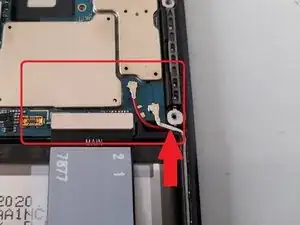

Les câbles rouge et blanc peuvent maintenant être débranchés, sans devoir retirer les connecteurs de la carte mère elle-même.
-
-
-

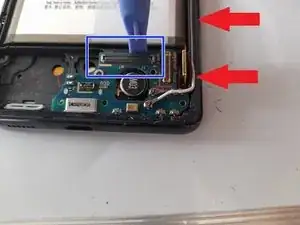

Utilisez une spatule pour retirer les connecteurs pour l'écran, le lecteur d'empreintes digitales et la carte secondaire. Le lecteur d'empreintes digitales doit être détaché de côté pour pouvoir être retiré.
-

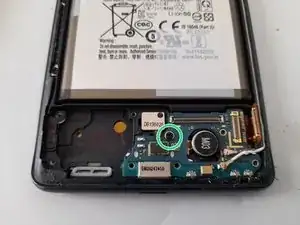

Retirer la vis retenant la carte secondaire.
-
Utilisez une spatule pour faire levier sur la carte secondaire. Ensuite, sortez les câbles de la rainure le long du châssis.
-
-
-
Utilisez un pistolet thermique sur la face avant de l'écran, pour décoller l'adhésif qui retient le moteur du vibreur en place.
-

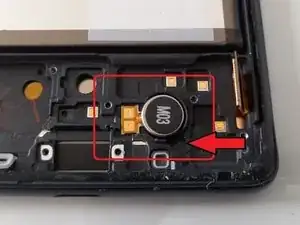

Une fois que c'est chaud, insérez un petit outil plat à cinq heures pour détacher le moteur.
-
-
-
Utilisez un pistolet thermique et chauffez la partie avant de l'écran pour décoller l'adhésif retenant la batterie.
-

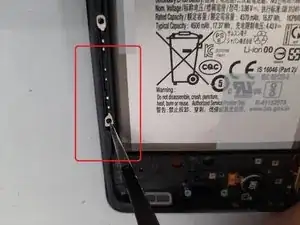

Insérez un outil flexible et fin, pour finir de décoller l'adhésif entre le châssis et la batterie. Progressez lentement, chauffez à nouveau si vous sentez trop de résistance, et la batterie finira par se détacher.
-
Une fois que vous avez détaché un côté, répétez l'opération de l'autre côté, et vous devriez pouvoir sortir la batterie de son compartiment.
-
Avant de tout refermer, testez le téléphone pour vérifier qu'il fonctionne bien. S'il est en bonne forme, félicitations !
