Introduction
Ces explications ont pour but de guider les étapes de désassemblement de l'Alpha 7 II de Sony afin de corriger un problème récurant sur ce modèle : l'instabilité des boutons apparaissant de manière aléatoire. Ce problème vient de la méthode utilisée par Sony pour raccorder tous les éléments supérieurs : un bon gros flex cable plié dans tous les sens...
Il s'agit d'un défaut pouvant être couvert par les assurance, si vous en avez l'option je vous le conseille bien plus que cette guerre contre cet octopus de flexcable que vous vous apprêtez à entamer.
Je recommande à toute personne souhaitant s'y lancer de prendre le temps, beaucoup d'éléments sont extrêmement fragiles, de bien s'organiser avec un magnetic mat, ce modèle présente de nombreuses vis différentes.
Le nom de la pièce est RL-1048-12, compatible avec la quasi totalité de la lignée A7. Prenez avec les connecteurs sur le câble, il existe une option sans, moins cher, qui se rapproche plus de la torture que d'une réparation.
PS : si le câble que j'ai acheté tiens une longue durée je mettrais le lien d'achat (Aliexpress). Dans le cas contraire je chercherai jusqu'à trouver une pièce solide à conseiller.
Nota Bene
Je n'ai pas encore développé tous les éléments et détails importants pour une réparation qui se passe dans les meilleurs conditions. Je vais continuer de travailler dessus jusqu'à atteindre la qualité qui conviendra à la communauté.
-
-

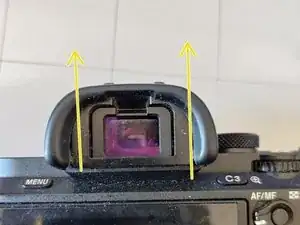

Glisser l'œilleton vers le haut
-

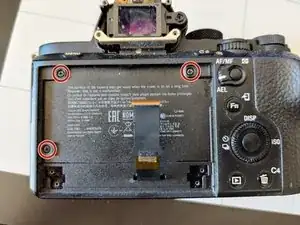

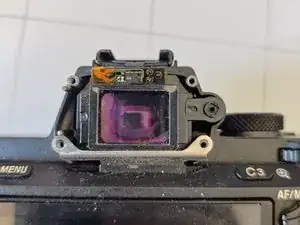

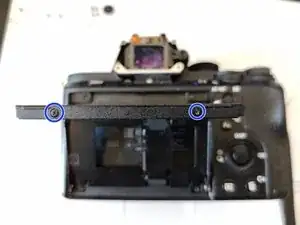

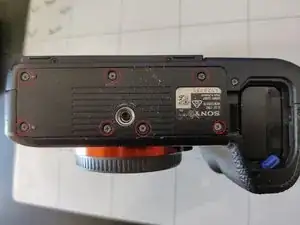

Dévisser les 4 Philips de 4mm
-
Dévisser la Philips de 4mm, mais la laisser dans le molette de réglage
-
-
-
Glisser le guide câble vers le haut afin de le libérer
-
Déplier la charnière, retourner l'écran
-
Mettre du mou dans le flex câble
-

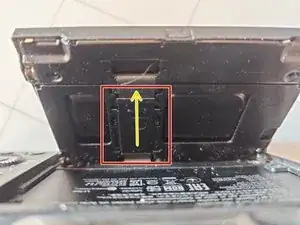

Glisser le cache écran vers le haut
-
Puis "l'ouvrir" le long de la charnière
-
Ouvrir le verrou du flex
-
Puis l'enlever et délicatement mettre le bloc écran et charnière de côté
-
-
-

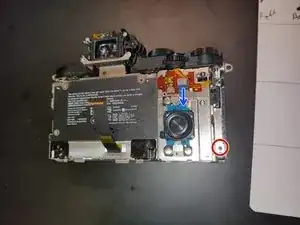

Dévisser la Philips de 4mm
-
Déconnecter le câble de la scroll wheel
-
Soulever la nappe afin d'avoir accès à une Philipps 00 de 5mm
-

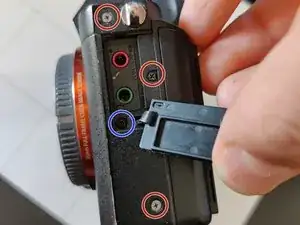

Ouvrir le clapet gauche pour avoir accès à une Philipps 00 de 5mm, la dévisser
-

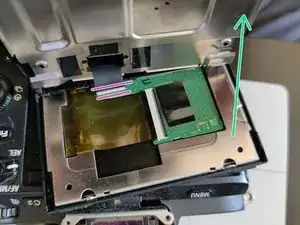

Enlever le shield délicatement vers le haut
-
-
-

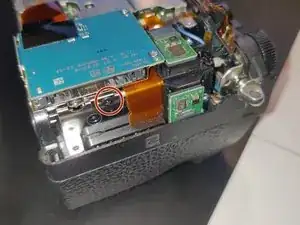

Dévisser la Philips 00 de 2.5mm
-

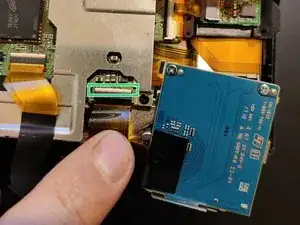

Débrancher le flexcable du lecteur SD en soulevant doucement le verrou blanc en plastique. Retirer l'ensemble
-
Débrancher le flexcable de l'écran en soulevant doucement le verrou blanc en plastique. Retirer le cable
-
-
-
Dévisser les 2 Philips de 2mm
-
Débrancher les 12 Flexcable. ATTENTION aux verrous, ils sont fragiles
-

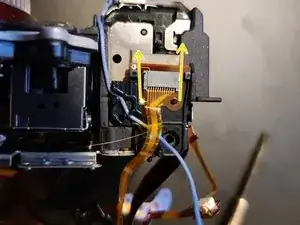

Flex à faire glisser pour extraire
-

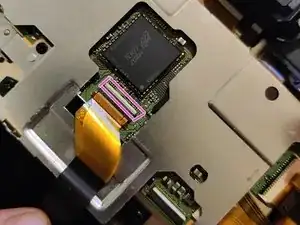

Verrou du côté de la carte mère
-
Verrou du côté du cable
-
Retirer l'antenne
-

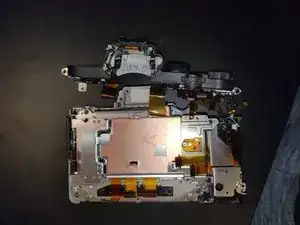

Sortir la carte mère en la soulevant un peu en premier
-
-
-

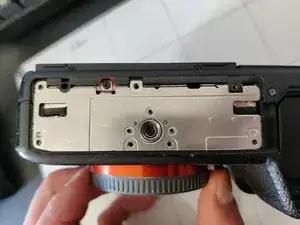

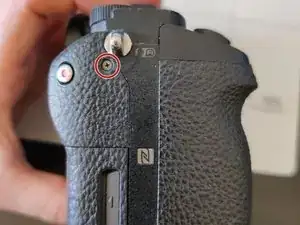

Dévisser la Philips de 5mm
-

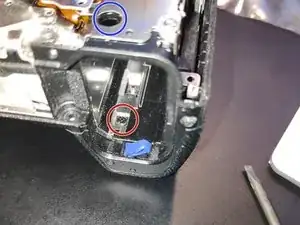

Passer le tournevis par le trou
-
Tirer le flexcable doucement afin de libérer le front grip
-
-
-

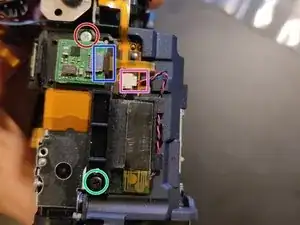

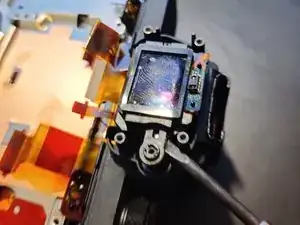

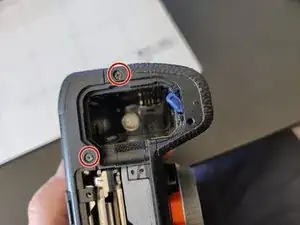

Dévisser les 2 Philips de 4mm
-

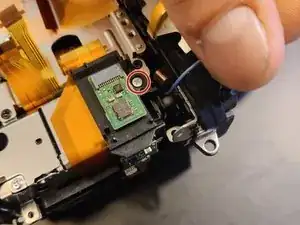

Dévisser la Philips de 2mm
-
Débrancher le flexcable
-
Débrancher l'antenne
-
-
-

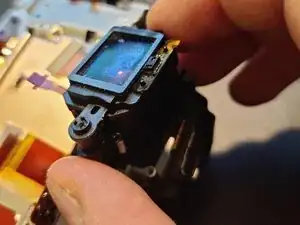

Faire sortir le view finder délicatement. Il n'est pas vissé mais uniquement tenu pour un thermal pad au fond de la cavité.
-

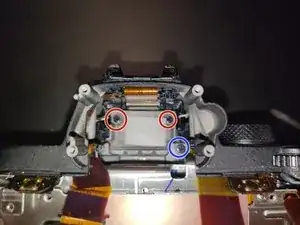

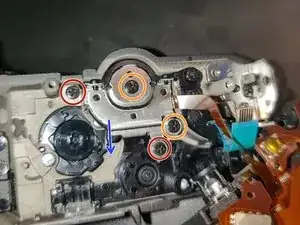

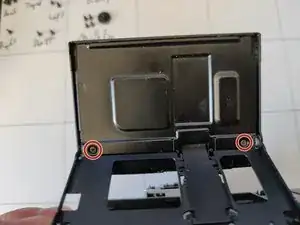

Dévisser les 2 Philips de 4mm
-
Dévisser la Philips de 5mm
-
-
-

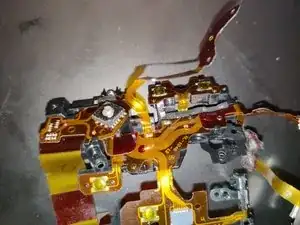

Après avoir soulevé le cache haut, déconnecter le flex du corps de l'appareil en le soulevant par l'arrière puis en le poussant
-
-
-

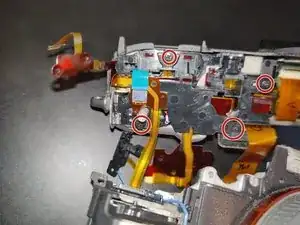

Dévisser les 2 Philips de 4mm
-
Dévisser les 2 Philips de 3mm
-
Tirer le cache avec la molette vers l'arrière afin de les libérer
-

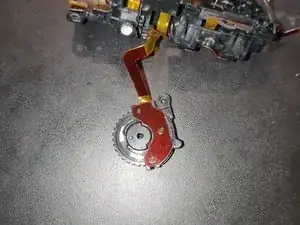

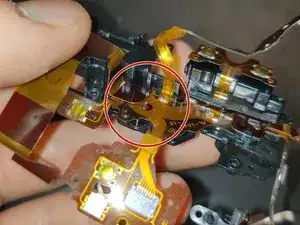

Le cable n'est pas collée sur la molette, il suffit de le tirer vers le haut délicatement
-
Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
