Changement HDD et RAM ASUS Vivo AiO V241IC

Rédigé par : Konstantin Epikhin
  • Commentaires : 36
Changement HDD et RAM ASUS Vivo AiO V241IC

Difficulté

Facile

Étapes

7

Temps nécessaire

20 minutes

Introduction

J'ai acheté récemment un nouveau ASUS All-In-One V241 qui avait un HDD Toshiba très lent et 4Gb RAM DDR4.

C'est mon premier tutoriel de remplacement - j'espère qu'il vous sera utile :)

  1. Hk3WE6KfQpsl1gVj

    • Eteignez l'appareil.

    • Placez-le à l'horizontale sur une surface stable.

    • Enlevez les quatre vis en bas de l'écran.

    • Saisissez le panneau gris par les côtés et soulevez-le.

    • Faites attention en tirant vers le haut - il y a deux connecteurs qui vont de l'écran à la carte mère. Vous pouvez soulever l'écran en toute sécurité de 5 à 7 cm (comme sur la photo).

  2. yBejyqEPmviqfIpE
    yBejyqEPmviqfIpE
    Y3Gdcv31QJ54ZbRH
    JjYSgUcAJG6pwVmy

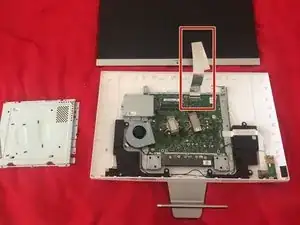

    • Après avoir déconnecter les 2 connecteurs de la carte mère, vous pouvez soulevez l'écran.

    • Il y a également un connecteur entre l'écran et la carte mère et ne vous précipitez pas pour soulever l'écran.

    • Il n'y a pas blindage métallique sur la carte mère sur cette photo.

  3. jfWoQwGSxtfpsQq1
    jfWoQwGSxtfpsQq1
    WbboJZBSSyPXg4jb
    rGJSfUGdOCZWKGNZ

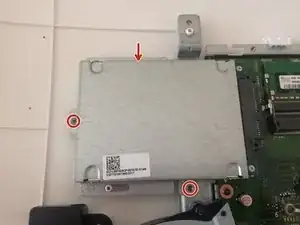

    • Maintenant vous pouvez voir la carte mère équipée de son blindage.

    • HDD - du côté gauche. Enlevez les vis et sortez le boitier HDD.

  4. H2XNq6UEHgKAun1t
    H2XNq6UEHgKAun1t
    LvmHnJiLJqMconke
    gEkSsqT5wf6aF5fy

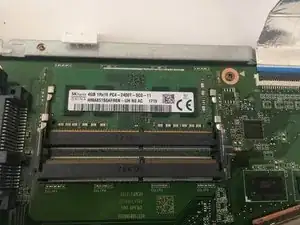

    • Enlevez les vis du blindage métallique et soulevez-le - vous voyez la carte mère.

    • RAM - 2 emplacements, DDR4 2400 MHz

  5. XP6CEKs5efrVpByE
    XP6CEKs5efrVpByE
    llYdF2JZO4XPqYCt
    5b15gbK6DfXeY5wP

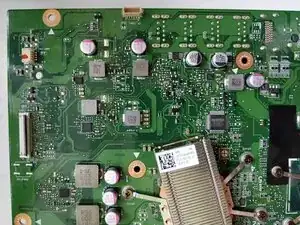

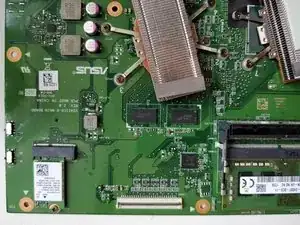

    • Vous trouverez ici plus de détails sur la carte mère V241ICR-R rev 2.0.

    • Ceci fait référence au modèle V241ICGK-BA111T du PC

  6. fQQ6JMwT6bLLJMsU
    fQQ6JMwT6bLLJMsU
    hJVNOdErVJkSfh4H
    BnpKZHVhItYRnYyn

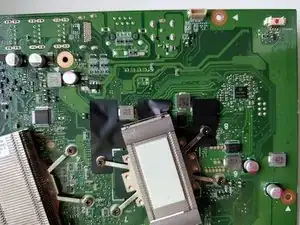

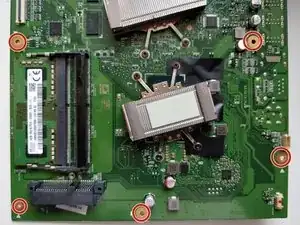

    • Enlevez toutes les vis repérées sur la photo pour accéder à l'autre côté de la carte mère.

    • N'oubliez pas la vis centrale, le ventilateur et tous les câbles avant de soulever la carte mère. Elle vient facilement mais il peut y avoir un peu de colle en-dessous.

  7. vMFsq6JBUdk3crNC
    vMFsq6JBUdk3crNC
    yw6VMHa3a4qi4pux
    wZFP3He4ZFjKVFIQ

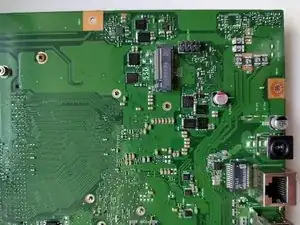

    • Vous trouverez ici l'emplacement NGFF M.2 (clé M) pour SSD de taille 2280.

    • Installez n'importe quel SSD AHCI (mSATA). Les modules avec les deux clés B+M sont OK. Notez que les modules NVME et autres modules PCI-E/USB ne sont PAS pris en charge.

    • Vous aurez peut être besoin d'une autre vis pour fixer le nouveau SSD dans l'emplacement.

    • Réassemblez l'appareil dans l'ordre inverse.

    is this ssd compatible to this slot? https://www.lazada.com.ph/products/weste...

    nbsobre -

    Thanks ! Very helpful!

    Gérard Collin -

Conclusion

Pour remonter votre appareil, suivez ces instructions en sens inverse.

Auteur

Konstantin Epikhin

Membre depuis le 20/09/17

471 Réputation

34 commentaires

Приветствую, Константин. Спасибо за подробный отчет по разбору. Сейчас стоит вопрос о приобретении такого же моноблока, однако есть важный нюанс, который меня интересует. Планирую сразу поставить SSD, но 1ТБ жесткий диск хотелось бы оставить как второй накопитель. На сайте производителя заявлено, что в топовой комплектации наряду с 1Тб HDD установлен ещё и SSD стандарта M2 (https://www.asus.com/All-in-One-PCs/Vivo...). У вас на 2 шаге, третье фото видна сама материнская плата, однако не совсем понятно есть ли на ней такой разъем. Есть что-то похожее на него в верхнем правом углу, как раз где вы красным прямоугольником обозначили область шлейфа дисплея. Можете выложить это фото без прямоугольника в хорошем разрешении или отправить мне на почту rf_c(собака)mail.ru. Буду очень признателен!

Viktor Che -

могу на днях посмотреть если еще актуально

Konstantin Epikhin -

инструкция хорошая, но, к сожалению, для меня не полная. после снятия крышки с материнской платы выяснилось, что память накрыта дополнительной железной крышечкой. пока думаю как ее снимать.

Roman Vasilenko -

вы имеете ввиду крышку на материнской плате? сама память у меня не была ничем не прикрыта

Konstantin Epikhin -

разобрался. с боков крышки есть вырезы, куда можно просунуть отвертку. надо потянуть вверх - она отщелкивается (винтов нет).

Roman Vasilenko -

можно ли добавить отдельно ssd?

Pavel -

там только один разъем sata. разъема m2 так же нет. т.е. 2-й диск не вставить.

Roman Vasilenko -

извиняюсь за столь поздний ответ - да, m2 там, к сожалению, нет. я в своем случае ставил гибридный диск - дает хороший прирост при своей цене и объеме

Konstantin Epikhin -

Спасибо всем, что отписались. Моноблок в итоге купил, вчера попробовал, придется все равно менять на SSD, т.к. даже голая винда грузится долго, а террабайтничек родной во внешний бокс придется запихать, жаль не распаяли на плате M2 или еще один вывод на SATA устройство, интересно, что в BIOSe до 4 SATA устройств поддержка есть.

Viktor Che -

ребята, спасибо вам! как же я намучился с дефолтным хардом! прочитал и прям завтра займусь заменой. отпишу по результатам

Андрей Фисенко -

если не сложно, напишите какой кто выбрал накопитель на замену?

Андрей Фисенко -

Константин подскажите пожалуйста модель диска ssd и модель оперативки , которые вы установили)))

andrew38russ -

День добрый!

Модуль памяти SODIMM DDR4 8GB Kingston KVR24S17S8/8

Жесткий диск SATA 2TB SeagateST2000LX001

Но диск лучше взять 7200 RPM

Konstantin Epikhin -

приветствую!

интересует момент с заменой hhd.

как вы переносили саму винду?

или вы все устанавливали на новый диск с чистого листа?

Viachesalv -

Делал на всякий случай полный бекап системы на внешний диск. Также вытащил из BIOS ключ на Windows 10 Home - обратите внимание, что валидация ключа проходит по идентификаторам оборудования, так что при смене HDD может потребоваться повторная и ручная активация - для этого вам понадобится ключ, который в этом моноблоке зашит в BIOS. Вытащить его можно множеством утилит.

И систему ставил на полностью чистый диск

Konstantin Epikhin -

Прочитал на одном ресурсе, что все таки есть m2 разъем на материнской плате, находиться с обратной стороны, к сожалению нет возможности это проверить.

Алексей Смирнов -

Сам написал, сам отвечаю, на конфигурации с процом 6006U нет разъема под m2, видимо платы немного разные.

Алексей Смирнов -

У меня есть штатный разьем М.2 с обратной стороны. Мать V241ICR-R rev 2.0

Поставил туда 970 Evo NVMe в биосе не видит, В биосе все перелопатил, не видит и все.

биос стоит последний он отличается и идет именно для -R

остается уповать на техподдержку асуса.

Alexandr -

что нибудь ответила поддержка? тоже хочу поставить ssd, но не знаю какой подойдет.

Александр Ж. -

Штатный разъем М.2 находится на обратной стороне платы. Снять плату не составляет труда, главное перед этим аккуратно отсоединить все разъемы. Вот сфоткал плату с разъемом https://drive.google.com/open?id=1ppY5jJ...

Александр Ж. -

спасибо большое за пояснение и фото - не додумался снять плату изначально. при случае попробую обновить мануал. подскажите, пожалуйста, полное название вашей модели моноблока и материнской платы.

Konstantin Epikhin -

Моноблок V241ICGK-BA111T , а модель платы не знаю. Где ее посмотреть? И может Константин вы подскажете какой SSD туда можно впихнуть? Они же бывают разных интерфейсов :Sata, PCI-E x 4, так же могут по протоколу AHCI работать или NVMe. Как узнать какие из них поддерживает материнка?

Александр Ж. -

Я сам использую Samsung EVO (SATA). До M2 не добрался еще. Посмотреть полную модель можно в утилитах вроде Everest (AIDA64)

По поводу поддержки лучше думаю вначале узнать модель материнки, может найдется спецификация на порт. M2 довольно разнооразные бывают, в частности по требованиям питания.

Как вариант, попробуйте рассмотреть гибридный HDD+SSD + M2 плату Intel Optane Memory. Это плата именно для кеша - если примерно одинаковую работу делаете за моноблоком то подойдет идеально и не в ущерб памяти. В некоторых моментах эта связка работает быстрее чем SSD (в некоторых, но в целом прирост хороший)

Konstantin Epikhin -

Поставил такой SSD Samsung 860 EVO Series MZ-N6E250BW 250GB - встал как родной. Осталось установить на него систему.

Александр Ж. -

Отчитываюсь по успешному upgarde ASUS Vivo AiO V241IC

Модель V241ICGK-BA111T (Core i5 8250U/GT930MX/1Tb/4Gb-DDR4-2400T/Win10HSL)

Мать V241ICR-R rev 2.0

Под теплораспределительной металлической крышкой (metal cover упомянутый в шагах 3 и 4 данного руководства, видна слева на фото шаг 2) находится плата.

Модули памяти прикрыты еще одной металлической крышкой из тонкого металла с отверстиями. В нижней части эта крышка слегка приклеена к пластику разьёма верхнего модуля DDR - клипсы эту металлическую крышечку не держут вообще они просто как направляющие, а вот клей держит хорошо и при снятии крышеску легко погнуть, но это не критично.

На обратной стороне платы находится NGFF разъём под SSD M.2 (key M). Туда как родной встаёт любой AHCI (mSATA) модуль с ключами B+M. Плата НЕ поддерживает NVME и прочие PCI-E/USB варианты.

Поддержка SSD mSATA (AHCI) - проверял на SSD SanDisk X600 M.2 2280 128G - определился и без проблем работает.

SSD NVMe (PCI-E) не поддерживает - проверял на Samsung 960 Evo NVMe

Добавил ещё фото сюда.

iZelik -

винда загрузилась с винта, активировалась через инет, затем я просто начисто с флешки установил новую чистую десятку на ssd, а hdd в процессе установки полностью очистил. винда без мусора от асус загрузилась и активировалась без проблем.

iZelik -

спасибо за подробное описание!

Konstantin Epikhin -

Привет всем счастливым обладателям данного моноблока! Скажите кто уже пробывал сколько в данный моноблок можно поставить оперативной памяти? В нем на скриншотах было 2 слота - обычно ставят 2 по 8 gb, возможно ли поставить 2 планки по 16 gb или он не будет видеть такое количество (вроде процессор i5 8 поколения). Спасибо.

Антон Апраев -

подскажите, пожалуйста! взял сей комп и разочаровался!!! всё тормозит хуже чем на старом компе. вроде по отзывам грешить на процессор не приходится - рейтинг проца хороший. в чём может быть дело? кто-нибудь сталкивался с такой проблемой? я уже и винду ставил и 7-ку и 10-ку…всё бесполезно…думаю о несовместимости какого-то железа…

Арсений Кабанов -

Арсений, самое проблемное в этом моноблоке - это жесткий диск. покупал данный девайс с упором на дальнейший апгрейд. заменил hdd на ssd и теперь не имею проблем. инструкция по разбору была для этого и создана

Konstantin Epikhin -

Отпишусь сюда, моноблок Asus V241ICGK-BA022T [90PT01W1-M00520] мать V241IC rev 2.0, разъем m.2 не распаян

Дмитрий Согрин -

Спасибо за гайд! Моноблок ASUS V222, материнка была дополнительно закрыта металлической крышкой. ОЗУ также была прикрыта алюминиевой коробочкой, которую не так просто было отодрать.

Поставил SSD Samsung 860 EVO, и добавил плашку оперативы SODIMM DDR4 8GB Kingston KVR24S17S8/8. Рисковать с покупкой NVME не стал - скорее всего по-прежнему не поддерживается.

Добавил бы, что для открытия корпуса может помочь обычная пластиковая карта, которой можно провести по краям (без этого открыть корпус сложно и возможно опасно).

1 1 -

Всем привет.

Есть моноблок ASUS Vivo AiO V241ICGK-BA022T купил планку RAM SODIMM DDR4-2400 8Gb Kingston (KVR24S17S8-8).

Пробовал поставить:

1 вариант - 4гб + 8гб(купленный) и 8гб(купленный) + 4гб - не определяет вообще - видно только 4гб(родные)

2 вариант - просто 8гб(купленный) без родного модуля - компьютер не загружается,пробовал в 2 разных разьема.

Win 10 64bit, макс. поддержка 32 гб оперативной памяти.

В чем может быть проблема?

Планка оперативной памяти рабочая. Сдал в сервис, причина - не определяет, вернули - сказали все работает.

Evgeniy -

The V241IC I just worked on had four cables to be disconnected, not two, to detach the screen completely from the motherboard. These is no picture here of the cover over the motherboard, either, but that is a no-brainer to figure out. It’s nice that Asus used the same size and thread of screws throughout this repair.

Like the original motivation of this article, I had to replace a pathetic 1TB 5400rpm Seagate drive with a solid state drive. Now the V241IC operates like a real computer, booting up and responding quickly. What Asus would cripple this nice all-in-one with a slug-slow hard drive is beyond me. Better to start with solid state and charge more, rather than going for cheap.

Ben Myers -
