Changement batterie Samsung Galaxy Watch Active

Rédigé par : Tobias Isakeit
  • Commentaires : 5
Changement batterie Samsung Galaxy Watch Active

Difficulté

Modérée

Étapes

12

Temps nécessaire

30 minutes - 1 heure

Introduction

Votre batterie Samsung Galaxy Watch Active est hors service ou usée ? Changez de batterie à l'aide de ce tutoriel !

Si votre batterie Samsung Galaxy Watch Active est gonflée, prenez les précautions nécessaires. Pour votre sécurité, laissez-la se vider en dessous de 25 % avant de vous lancer. Cela réduit les risques de déclencher un incendie dangereux si jamais vous abîmez accidentellement la batterie pendant la réparation.

Lors du remontage, vous aurez besoin d’adhésif de remplacement pour rattacher certains composants.

  1. RCApCkRPAgtqkLXV
    RCApCkRPAgtqkLXV
    qb4A4EIFaOI2MqEF

    • Éteignez la Galaxy Watch Active en appuyant sur le bouton inférieur et en le maintenant enfoncé pendant environ 3 secondes. Vous devriez ressentir une courte vibration.

    • Lorsque le symbole “Éteindre" apparaît, appuyez au milieu de l'écran pour l'éteindre. Vous devriez ressentir une vibration plus longue en guise de confirmation.

  2. 1Jj2uF5cWgFAtF3r

    • Prenez un tournevis Tri-point Y00 pour dévisser les quatre vis de 4 mm de long qui fixent le fond de la montre.

  3. ksCYS2QHyDkHnEjh
    ksCYS2QHyDkHnEjh
    WWqrWonten1M6re6
    ggRiQmOIcuHNliuZ

    • Insérez un outil pour ouvrir entre le fond en plastique et le boîtier métallique, du côté des boutons.

    • Enfoncez la partie pointue de l'outil dans l'interstice, afin de séparer le fond du boîtier.

    • Ne retirez pas encore complètement le fond. Une nappe le relie à la carte mère.

    Do i need heat for this? i can't get a pry tool in

    23william90 -

    EDIT: use a Rasor knife in the corner nest to the screw holes and it's a lot easier and less damaging to take off.

    23william90 -

    In my case there was quite a bit of glue on the edge of the back cover, and a knife was indeed the only way to pry it open. No way to get the first gap with a plastic tool.

    Marcus Groeber -

  4. sjEsBcJfgjGXLtui
    sjEsBcJfgjGXLtui
    LMRZBowcgZpA3DqF

    • Soulevez délicatement le fond d'environ 2 cm, pour accéder au connecteur du module capteurs, à côté des deux boutons.

    • Prenez une spatule (spudger) pour déconnecter le module capteurs de la carte mère.

  5. XQ1qXkBInRiA1uVd

    • Ôtez le fond.

    Thank you very much. Nice job!

    Alvaro Grites -

  6. Uvy4T5AwKweIytrx
    Uvy4T5AwKweIytrx
    c5OZOP5WIe1wJVyW
    rwMvtdA662YLXCTB

    • Utilisez le bout plat d'une spatule pour débrancher l'ensemble écran, le module microphone et capteurs de pression ainsi que le bouton latéral.

  7. 24AQC1YM5xbnXGe5
    24AQC1YM5xbnXGe5
    TOamtrCh4AXQYGqF
    XNyACHYTXpqvyQOZ

    • Servez-vous d'un médiator pour décoller le petit morceau de ruban adhésif qui est relié au module microphone.

    • Lors du remontage, veillez à ce que ce ruban adhésif adhère à la carte mère, en appuyant dessus avec le bout plat d'une spatule.

  8. oLC3DGQFJNniZcdi

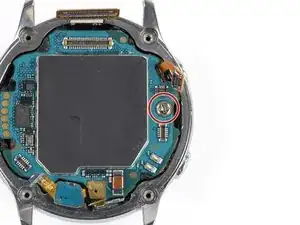

    • Avec un tournevis cruciforme, dévissez la vis de 4,4 mm de long, qui fixe la carte mère en place.

  9. FasIVGpbkZcEW15E
    FasIVGpbkZcEW15E
    DHYwwgwt4IP4iGGZ
    M3R6pSDUKJgE1IOH

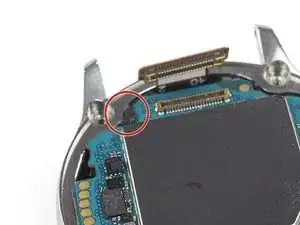

    • Avec un médiator, détachez la carte mère du module central.

    • Le petit dispositif en plastique qui fixe la carte mère est fragile, donc ne soulevez pas cette dernière tant que vous ne l'avez pas dégagée du dispositif.

  10. Jd5asPJYJfSNEJb6
    Jd5asPJYJfSNEJb6
    IcgpHb5YkjiIG1im
    xlfM1IdIOypkksNJ

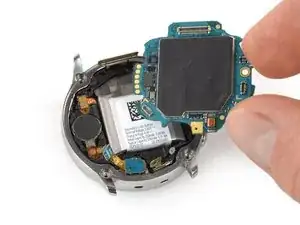

    • Faites glisser la carte mère sous le dispositif en plastique pour la retirer.

  11. CKxFfApTmefvyQRJ
    CKxFfApTmefvyQRJ
    E124hSkTUGFJcxMw
    H6hbMwVwiIFOdk4s

    • Insérez l'extrémité plate d'une spatule entre la partie inférieure de la batterie et le châssis du module central.

    • La batterie est fixée par un léger adhésif.

    • Faites levier avec la spatule pour soulever la batterie.

  12. DEelnqEcihHbVmgg
    DEelnqEcihHbVmgg
    xqZyn5A2twemlR6V
    FBABVIVdCO4GwFn5

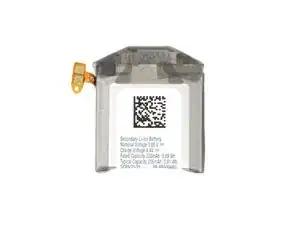

    • Enlevez la batterie du châssis central.

    • Le connecteur de la batterie est aussi fixé par un léger adhésif.

    • Quand vous montez une nouvelle batterie, assurez-vous que le petit trou sur le connecteur de la batterie est aligné avec la broche correspondante sur le châssis du module central.

Conclusion

Fixez la nouvelle batterie avec de l'adhésif prédécoupé ou du ruban adhésif double-face. Appuyez fermement sur la nouvelle batterie pour qu’elle adhère bien.

Pour remonter votre appareil, suivez les instructions ci-dessus en sens inverse.

Pour une performance optimale, calibrez votre nouvelle batterie Samsung Galaxy Watch Active : chargez-la à 100 % et laissez-la charger pendant au moins 1 heure supplémentaire. Puis, utilisez votre montre jusqu’à ce que la batterie soit vide et qu’elle s’éteigne. Enfin rechargez-la à 100 % sans interruption.

Déposez vos déchets électroniques dans un point de recyclage certifié.

La réparation Samsung Galaxy Watch Active ne s’est pas passée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.

Auteur

Tobias Isakeit

Membre depuis le 31/03/14

122202 Réputation

Un commentaire

Good guide! With a few modifications, usable for the Samsung Active Watch 2. The only pitfall with the Active watch 2 is the small solder ribbon cable on the underside of the motherboard that could tear if you try to remove the board completely

anghofus -
