Introduction
Suivez ce tutoriel pour retirer ou remplacer la batterie de votre Xiaomi Redmi Note 7.
Il est possible de retirer la batterie sans retirer d'abord le haut-parleur et la nappe principale. Cependant, pour une manipulation plus facile lors du retrait de la batterie, nous vous recommandons fortement de retirer les deux.
Si votre batterie Xiaomi Redmi Note 7 est gonflée, prenez les précautions nécessaires.
Pour votre sécurité, laissez la batterie de votre téléphone se vider en dessous de 25 % avant de vous lancer. Cela réduira les risques de déclencher un incendie dangereux si jamais vous abîmez accidentellement la batterie pendant la réparation.
Lors du remontage, vous aurez besoin d’adhésif de remplacement pour rattacher certains composants.
-
-
Préparez un iOpener et posez-le pendant au moins deux minutes sur la vitre arrière pour ramollir l'adhésif en dessous.
-
-
-
Placez une ventouse sur le bord inférieur de la vitre arrière, aussi près du bord que possible.
-
Soulevez la vitre arrière avec la ventouse pour créer un petit espace entre la vitre et le châssis.
-
Insérez un médiator dans l'espace que vous venez de créer.
-
Faites glisser le médiator vers le coin inférieur droit du téléphone pour trancher l'adhésif.
-
-
-
Insérez un deuxième médiator et faites-le glisser le long du bord inférieur du téléphone.
-
Laissez les médiators en place pour éviter que l'adhésif colle de nouveau.
-
-
-
Insérez un troisième médiator dans le coin inférieur gauche de votre téléphone.
-
Faites glisser le médiator le long du bord gauche de votre téléphone pour couper l'adhésif de la vitre arrière.
-
Laissez le médiator dans le coin supérieur gauche pour empêcher l'adhésif de coller de nouveau.
-
-
-
Insérez un quatrième médiator sous le coin supérieur gauche de la vitre arrière.
-
Faites glisser le médiator le long du bord supérieur pour couper l'adhésif de la vitre arrière.
-
Laissez le médiator dans le coin supérieur droit afin d'éviter que l'adhésif adhère de nouveau.
-
-
-
Insérez un cinquième médiator dans le coin supérieur droit du téléphone.
-
Faites-le glisser le long du bord droit de la vitre arrière pour finir de trancher l'adhésif.
-
-
-
Soulevez soigneusement la vitre arrière et tournez-la vers la gauche comme si vous ouvriez un livre.
-
-
-
Utilisez un tournevis cruciforme pour retirer les trois vis de 3,3 mm de long qui fixent le cache du connecteur au châssis central.
-
-
-
Utilisez la pointe d'une spatule pour ouvrir le connecteur ZIF en mettant son clapet noir en position verticale.
-
-
-
Déconnectez la nappe du capteur d'empreintes digitales en la retirant tout droit hors du connecteur ZIF à l'aide d'une pincette.
-
-
-
Utilisez un tournevis cruciforme pour retirer les huit vis de 3,3 mm de long qui fixent l'ensemble du haut-parleur.
-
-
-
Insérez un médiator sous le bord droit de l'ensemble du haut-parleur.
-
Utilisez le médiator pour faire levier et soulever l'ensemble du haut-parleur.
-
Retirez l'ensemble du haut-parleur.
-
-
-

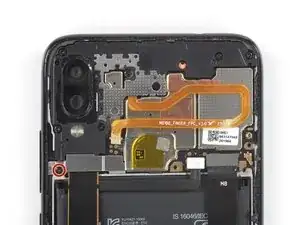

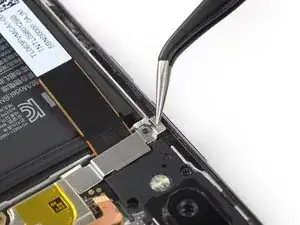

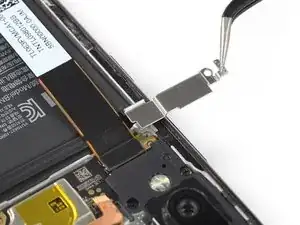

Utilisez un tournevis cruciforme pour retirer la vis de 3,3 mm de long qui fixe le cache du connecteur d'écran au châssis central.
-
-
-

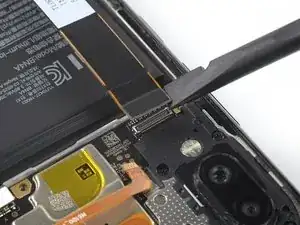

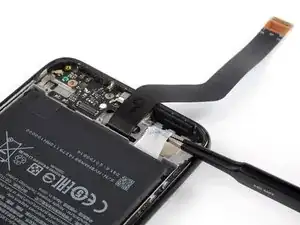

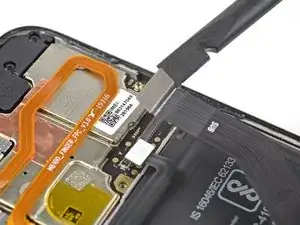

Utilisez l'extrémité plate d'une spatule pour soulever et déconnecter la nappe principale.
-

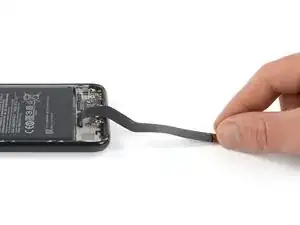

Retirez la nappe principale.
-
-
-

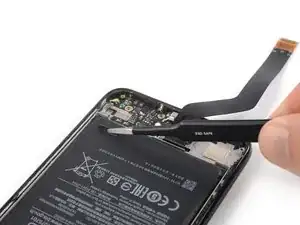

Repliez la nappe d'écran vers le bord inférieur du téléphone et collez-la à votre surface de travail avec un petit morceau de ruban adhésif.
-
-
-

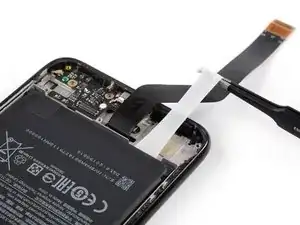

Utilisez une pincette arrondie pour décoller l'extrémité noire de la languette gauche de la batterie.
-
Saisissez la languette avec votre pincette et éloignez-la lentement de la batterie en tirant vers le bas du Redmi Note 7.
-
Tirez suffisamment fort pour garder une certaine tension sur la bande, mais ne forcez pas. Laissez à la bande le temps de s'étirer et se décoller d'en dessous de la batterie.
-
N'appuyez pas sur la batterie, tenez votre Redmi Note 7 par les côtés.
-
Tirez en formant un angle plat pour éviter que la bande ne s'accroche au bord de la batterie.
-
Si la bande adhésive se déchire, essayez de la récupérer avec vos doigts ou une pincette arrondie, mais ne faites surtout pas levier sous la batterie.
-
-
-
Utilisez une pincette arrondie pour décoller l'extrémité noire de la languette droite de la batterie.
-
Saisissez la languette avec votre pincette et éloignez-la lentement de la batterie en tirant vers le bas du Redmi Note 7.
-
Si possible, allumez votre téléphone et testez votre réparation avant de poser du nouvel adhésif et de sceller à nouveau votre téléphone.

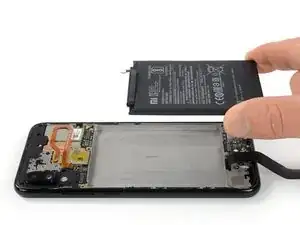

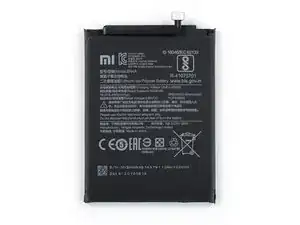

Fixez la nouvelle batterie Xiaomi Redmi Note 7 avec de l'adhésif prédécoupé ou du ruban adhésif double-face. Afin de la positionner correctement, appliquez le nouvel adhésif sur le téléphone, là où il y avait de l'adhésif auparavant, et non directement sur la batterie. Appuyez fermement sur la nouvelle batterie pour qu’elle adhère bien.
Pour remonter votre appareil, suivez ces instructions en sens inverse. Posez une nouvelle couche d'adhésif là où c'est nécessaire après avoir nettoyé ces zones avec de l'alcool isopropylique (>90 %).
Pour une performance optimale, calibrez votre nouvelle batterie une fois la réparation terminée.
Débarrassez-vous de vos déchets électroniques de façon responsable.
La réparation Xiaomi Redmi Note 7 ne s’est pas passée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide au diagnostic.
7 commentaires
Thanks for the guide. Do you think it's possible to use the phone without gluing the back on again? But instead using a case to hold the back on. My rubber case reaches around to the front of the phone, and seems like it would hold the flat back glass on quite well, while also keeping out dust. Or is this just a bad idea?
Hi Evocativekitsune,
I wouldn't advise to do that. It happens often that dust finds its way underneath the phone case and therefore straight into your phone. I suggest to use at least some regular double sided tape (you can cut it in small strips by yourself) to glue the back cover selectively back onto the midframe. It's still not the best protection however it's better than a completely loose cover. Don't forget to remove the old adhesive backings before applying new adhesive!
Thanks for the detailed guide!
Unfortunately I wasn't carefully enough when wedging the first opening pick below the glass back cover, and it cracked. I was still able to follow the guide and replace the battery successfully. I will order a new back, which does not cost a lot and should hopefully come with new adhesives as well.
One thing to note though when reassembling the device:
The main flex cable has the same connector on both sides and can therefore be plugged in incorrectly. I didn't pay close enough attention to the orientation and after reassembling, the phone didn't turn on, as something seemed to short out. Fortunately nothing got damaged, but be careful to connect the cable the right way round.
The flex cable has printed markings "MB" and "SUB". Connect the side marked with "MB" to the Motherboard on top of the phone and the side marked with "SUB" to the daughterboard below with the charging circuitry.
I did this exercise today with my redmi 7. But the internal anatomy looks different.
1. Xiomi has been very liberal with the glue. Just to make repair hell?
2. There is no need to remove the speaker assembly. Just fold back the two fat cables.
3. Use rubber cement to seal back. Apply a very thin layer on the body and let it dry for 5 mins. The press the back firmly and keep it under several books to apply pressure evenly.
