Introduction

  1. oVORhBfiDYHfVBdm
    oVORhBfiDYHfVBdm
    lLhBLd5gelh4vynp
    • Dévisser les vis

    • Soulever le couvert

  2. qEWUTJDGRIGFjJJV
    qEWUTJDGRIGFjJJV
    y3IhCgZr11OcimCG
    • Pour des questions de sécurité, il faut débrancher la batterie avant chaque manipulation.

    • Débrancher la batterie avec vos doigts.

    • Les autres composants peuvent maintenant être remplacé en toute sécurité.

  3. BFnJ61oCMKyYtUD3
    BFnJ61oCMKyYtUD3
    ZSZIIGiVRk6twbSv
    XyHxbVWWIvjrqYjZ
    • Écarter les deux barre en métal.

    • La barrette se lèvera d'elle même.

    • Retirer la barrette.

  4. dnZpxWmZuWUqvreI
    dnZpxWmZuWUqvreI
    unRV2mJOZcyKZQPm
    bcYv1q1OtKydNvQr
    • Dévisser la vis.

    • Le SSD se lèvera de lui même.

    • Retirer le SSD.

  5. XrPYrIgA2rxJokGR
    XrPYrIgA2rxJokGR
    ik1wc1JeGDXreIwU
    Bq3RgUM3ihM4vwTZ
    • Dévisser la vis.

    • Retirer le SSD

  6. WKiR5pbFQkX5CDis
    WKiR5pbFQkX5CDis
    iwvwuugtQitGNo22
    TiI6IDLjBhWSipRV
    • Décoller le scotch sans l'enlever complètement.

    • Enlever les deux câbles de l'antenne.

  7. 4sODwhuhofXFUnDK
    4sODwhuhofXFUnDK
    PLQ2ocpy2FUfYfMG
    EjjHS4s1QQlTtKud
    • Dévisser la vis.

    • Retirer la carte Wifi.

  8. pYC4mXPaIAkENwAS
    pYC4mXPaIAkENwAS
    M2wMgpesF25Q1HnS
    oqmDL1VbmaCqILQh
    • Enlever le bas du haut-parleur, puis le haut.

    • Détacher le câble.

  9. kWdkEquIG2ZuVY6t
    • Il y a 6 bandes adhésifs.

  10. qmKDapbNve4piysi
    qmKDapbNve4piysi
    CORrB3BLfyWT5WUk
    EIKN6bKhjJJncWnW
    • Il faut gentiment les tirer pour les décoller.

  11. XBLsULUWMQbGt4FR
    XBLsULUWMQbGt4FR
    DHEYLhMeGVYxsitq
    AJ3avT5BHliDLBqs
    • Répéter pour les autres.

  12. cplCFip1xHyFdBxd
    cplCFip1xHyFdBxd
    HHm5tx2Ieeh66mvt
    • Enlever la batterie.

  13. uMZMlre6dO1nJtGr
    uMZMlre6dO1nJtGr
    ulYdGPZUyKNjWtA6
    RhnwohaTfgRXmZEV
    • Enlever le Haut-parleur.

    • Déconnecter le câble.

  14. yQPyMYoRaOn2pZVL
    yQPyMYoRaOn2pZVL
    f65soCPN5shvtYdO
    1UNVW6SBTq5ii3y6
    • Décoller la bande adhésive.

    • Avec un spudger, décoller gentiment la pile.

  15. RKs1VnIlbfCSbXPB
    RKs1VnIlbfCSbXPB
    eqLaZqVcWUZhCHaQ
    exIsMtkmuwRxVYam
    • Après avoir gentiment décollé la pile, débrancher le câble.

    • Encerclé en orange, la bande adhésive se trouvant sous la pile.

  16. Qt4PGdisBP4Ra6hY
    Qt4PGdisBP4Ra6hY
    B3CvJLm5OS2cnJXH
    bDUoIFliBP5XytVX
    • Déclipser le câble.

    • Retirer le câble.

  17. avPqIHXqTaVXnAXs
    avPqIHXqTaVXnAXs
    hulQUGpMQ2Of3Nn3
    l6RTKbPYbIkXKKLp
    • Décoller la bande adhésive du clavier.

    • Dévisser les 3 vis.

    • Entrouvrir le capot.

  18. tXgp4ZVeQj4Hhsjy
    tXgp4ZVeQj4Hhsjy
    jSUQ1A6bPuEP6lEJ
    wB2niWbtVfKUnAxK
    • Surélever gentiment le trackpad en le poussant depuis le dessous.

    • Faire glisser le trackpad dans le sens de la flèche orange afin de le retirer.

  19. fdVAfIYdbDGlpBqX
    fdVAfIYdbDGlpBqX
    Bm2Dk3DGYvcmaJ4p
    2Hb2cnEV4sDaajff
    • Dévisser les 2 vis sur le ventilateur dans l'ordre numérique selon encadrés rouges.

    • Dévisser les 3 vis sur le radiateur dans l'ordre numérique selon encadrés rouges.

  20. NBc5tHVVwfGsAfeE
    NBc5tHVVwfGsAfeE
    fTsdNKkYyCDOyBLc
    • Débrancher le câble du ventilateur.

    • Retirer le ventirad.

    • En dessous du radiateur se trouve le processeur, vérifier s'il faut remettre de la pâte thermique au moment du remontage.

  21. 2UwTETwCElUHIIud
    2UwTETwCElUHIIud
    cdUQlT3QK3oBaQAN
    4mMiZEisyx15eDRB
    • Encerclé en rouge, l'emplacement des 4 vis à devisser.

    • Débrancher le câble du haut-parleur gauche et celui de la pile CMOS.

  22. WKAjQDFU6hKVgKmJ
    WKAjQDFU6hKVgKmJ
    d2i5LQANnBevJ3Nl
    • Débrancher le câble de la caméra.

  23. UXIA3xJxi2LVb2fP
    UXIA3xJxi2LVb2fP
    LSWmCRPrangAGVEt
    SlCXuVNdGsICsHXP
    • Débrancher le câble de l'écran.

  24. jgF6sVvmktv5eCKZ
    jgF6sVvmktv5eCKZ
    G5HDmkHlFJTkQqvU
    2OeDDEZjaPfRcTjO
    • Débrancher les câbles du clavier et celui du pavé tactile.

    • Ouvrir les clips dans le sens des flèches oranges.

    • Retirer les câbles dans le sens des flèches rouges.

  25. yT1dMVficDXpXkVb
    yT1dMVficDXpXkVb
    UtPjpHpkFoLLEF6Z
    • Soulever la carte mère gentiment et l'enlever.

  26. KCQ5NBAtbUavo3Hh
    KCQ5NBAtbUavo3Hh
    wTOmXpEADFUxHAw2
    4ojyvfMrvxunQw2Q
    • Dévisser la vis.

    • À l'aide du Spudger, débloquer la pièce de manière à pouvoir la saisir avec vos doigts.

    • Enlever la pièce.

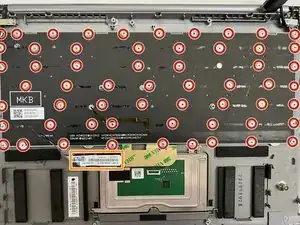

  27. s1NxWxlUmR1nidHD
    s1NxWxlUmR1nidHD
    V2FeiKOOU5PeRevS
    1QrRFNxaMdNa4hCs
    • Enlever tout ce qui encombrerait le cache-clavier, exemple les câbles encadrés en orange.

    • Déclipser et retirer le câble du pavé tactile, encadré en rouge.

    • Retirer le cache-clavier.

    • À l'aide du tournevis PH00, dévisser les 58 vis encerclés en rouge.

    • Décoller le câble du clavier, encadré en orange.

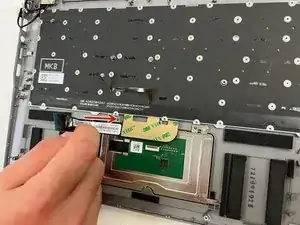

  28. UlTshHCGKOAC4qlK
    UlTshHCGKOAC4qlK
    MQXHfNnPLlX4LsIA
    XFRvrkYDQXiDNqRo
    • Une fois le câble du clavier décollé, soulever le clavier.

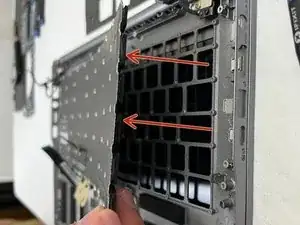

  29. fYrwIBBfDKbB3PHK
    fYrwIBBfDKbB3PHK
    HGWZNlgtPaHumIZA
    • Enlever le clavier.

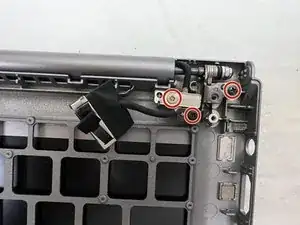

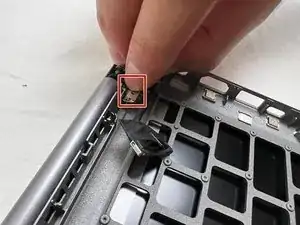

  30. tBIUNOyqkh1h5c55
    tBIUNOyqkh1h5c55
    eKmanTopDTvYqcVR
    WCtVNlMI2siqKaTW
    • Dévisser les 3 vis du coin gauche de l'ordinateur. (2 charnières et 1 cache)

    • Enlever le cache.

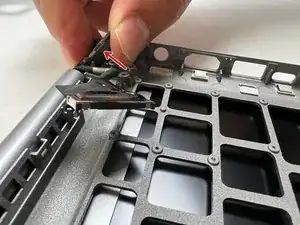

  31. G32bcNST5ZxUhcWu
    G32bcNST5ZxUhcWu
    aPoidgj3xJXBiGpP
    VgAveP1OhvNLe5SB
    • Ouvrir la charnière.

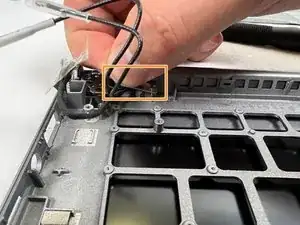

  32. ZIOWN1moFFE1wlbH
    ZIOWN1moFFE1wlbH
    X4FCH5AQ6lJAIReJ
    GtZATNKZ2sDpjFwS
    • Dévisser les 3 vis du coin droite de l'ordinateur. (2 charnières et 1 cache)

    • Enlever le cache.

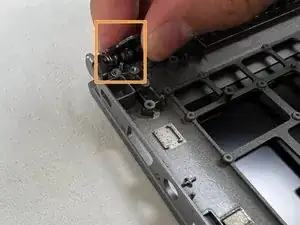

  33. ZcDViWCsiTRpQOWb
    ZcDViWCsiTRpQOWb
    aurMBrhrhXG6QKQn
    nZSKjUBRvIo4QKAZ
    • Ouvrir la charnière droite.

    • Retirer le boîtier supérieur.

Conclusion

Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
