Introduction
Suivez ce tutoriel pour retirer ou remplacer l'ensemble caméra avant dans votre iPhone 14 Pro Max.
Ce tutoriel a été créé en utilisant le modèle A2894 (international). Si vous réparez un autre modèle d'iPhone 14 Pro Max, il peut y avoir quelques différences visuelles, mais la procédure devrait être la même.
Vous aurez besoin d'un adhésif de remplacement pour fixer l'écran lors du remontage de l'appareil. Votre appareil fonctionnera normalement, mais perdra très probablement son indice de protection IP (Ingress Protection).
Outils
-
-
Éteignez votre iPhone avant de commencer le démontage.
-

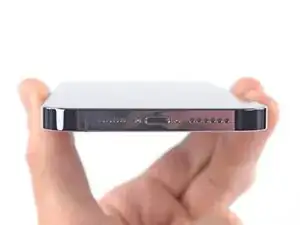

Retirez les deux vis Pentalobe P2 d'une longueur de 6,8 mm en bas de l'iPhone.
-
-
-

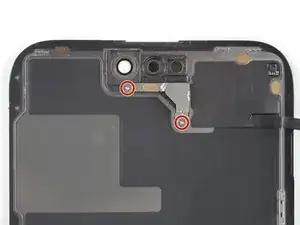

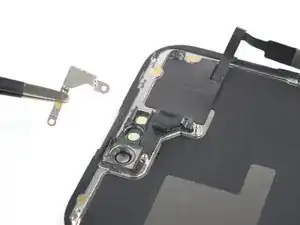

Utilisez un tournevis cruciforme #000 pour retirer les deux vis de 1,4 mm de long qui fixent le cache des capteurs avant.
-
-
-
Faites chauffez un iOpener et appliquez-le sur le bord supérieur de l'écran pendant deux minutes.
-
-
-

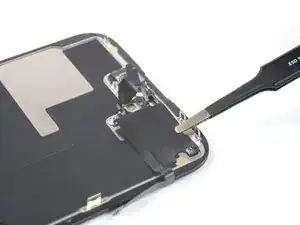

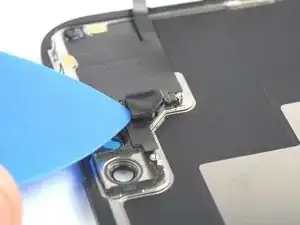

Insérez un médiator entre le capteur de proximité et son logement sur l'écran.
-
Faites levier avec le médiator pour séparer le capteur de proximité de l'écran.
-
-
-

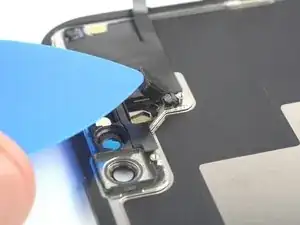

Insérez un médiator entre le capteur de luminosité ambiante et son logement sur l'écran.
-
Faites levier avec le médiator pour séparer le capteur de luminosité ambiante de l'écran.
-
-
-

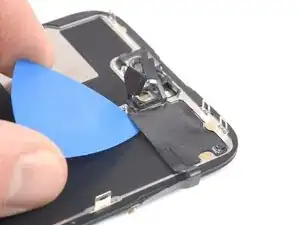

Insérez un médiator sous le côté gauche du module des capteurs avant.
-
Faites glisser le médiator sous le module pour le séparer du châssis.
-
-
-

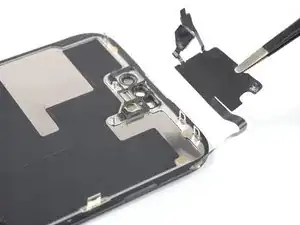

Retirez le module des capteurs avant.
-
Connectez les capteurs à leurs prises dans le châssis pour faciliter l'alignement de la partie principale du module.
-
Utilisez du ruban adhésif Tesa pour recoller les parties du module qui ne sont plus collantes.
-
-
-

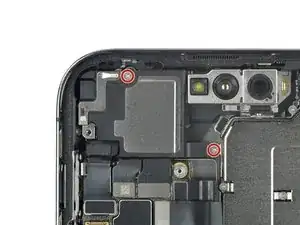

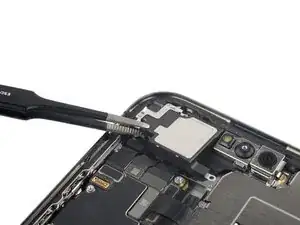

Utilisez un tournevis cruciforme pour retirer les deux vis de 1,6 mm qui fixent le haut-parleur interne.
-
-
-

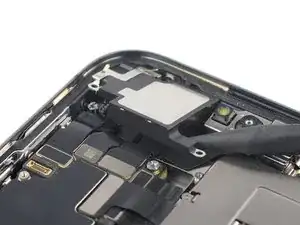

Insérez la pointe d'une spatule sous le bord droit du haut-parleur interne.
-
Pivotez la spatule vers le bas pour faire levier sur le haut-parleur interne.
-
-
-

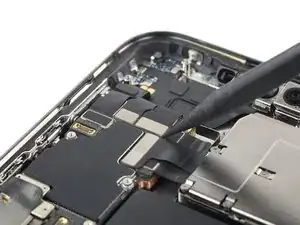

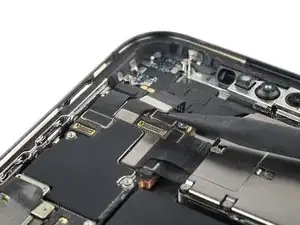

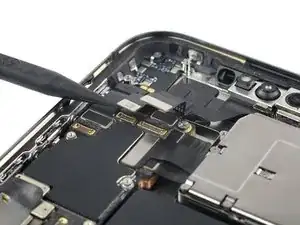

Utilisez une spatule pour déconnecter les nappes de la caméra et des capteurs en faisant levier sur les connecteurs pour les soulever tout droit hors de leur prises.
-
Si possible, allumez votre appareil et testez votre réparation avant d'installer un nouvel adhésif et de refermer.

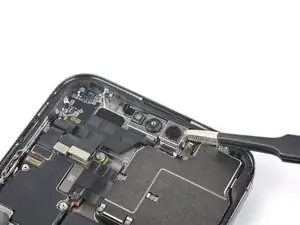

Comparez votre pièce de remplacement à la pièce d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle pièce avant de commencer le remontage.
Pour remonter votre appareil, suivez ces instructions en sens inverse.
Déposez vos déchets électroniques dans un point de recyclage certifié.
Votre réparation iPhone 14 Pro Max ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
