Introduction
Ce tutoriel de réparation Google Pixel 8a provient de l'équipe iFixit et n'a pas été soumis à l'approbation de Google. Pour en savoir plus sur nos tutoriels de réparation, c'est par ici.
Suivez ce tutoriel pour remplacer la caméra frontale de votre Google Pixel 8a.
Si l'image de votre caméra frontale semble floue ou trouble, ou si la caméra a complètement cessé de fonctionner, il est peut-être temps de la changer.
Vous aurez besoin d'adhésifs de remplacement pour la caméra frontale, la coque arrière et le module flash pour finaliser cette réparation.
Remarque: Toute réparation peut compromettre la résistance à l'eau de votre téléphone. La conservation de l'étanchéité après la réparation dépendra du soin que vous apporterez à la application de l'adhésif de la coque arrière.
Outils
Pièces
-
-
Enfoncez fermement un éjecteur ou un embout de carte SIM ou un trombone redressé dans l'orifice du tiroir de la carte SIM situé sur le bord gauche de votre téléphone, jusqu'à ce que le tiroir s'éjecte.
-
Retirez le tiroir de la carte SIM.
-
-
-
Sauf indication contraire, n'insérez pas votre outil à plus de 3 mm (la largeur de la section plate de votre outil pour ouvrir) sur les bords.
-
N'insérez pas votre outil sous les bords de la bosse de la caméra.
-
-
-
Insérez le bord d'un outil pour ouvrir entre le coque arrière et le châssis, en commençant par un coin pointu de l'outil pour aider à séparer l'adhésif.
-
-
-
Faites glisser votre outil pour ouvrir le long du bord inférieur pour séparer l'adhésif qui fixe la coque arrière.
-
-
-
Faites glisser votre outil pour ouvrir autour du coin inférieur droit et le long du bord droit, en vous arrêtant en dessous de la bosse de la caméra.
-
Enlevez votre outil pour ouvrir.
-
-
-
Insérez votre outil pour ouvrir sous le coin supérieur droit de la coque arrière, juste au-dessus de la bosse de la caméra.
-
Faites glisser votre outil pour ouvrir le long du bord supérieur, en vous arrêtant dans le coin supérieur gauche, juste au-dessus de la bosse de la caméra.
-
Enlevez votre outil pour ouvrir.
-
-
-
Insérez votre outil pour ouvrir sous le bord gauche de la coque arrière, juste en dessous de la bosse de la caméra.
-
Faites glisser votre outil pour ouvrir le long du bord gauche pour séparer l'adhésif.
-
-
-
Insérez un médiator sous le coin supérieur gauche de la coque arrière jusqu'à ce que la pointe soit proche du bord supérieur de la bosse de la caméra.
-
Faites glisser le médiator vers la droite, et arrêtez-vous lorsque vous atteignez le bord droit des caméras.
-
-
-
Insérez le bord plat d'un médiator sous la coque arrière, juste en dessous de la bosse de la caméra.
-
Insérez un second médiator au même endroit de l'autre côté.
-
-
-
Faites levier simultanément avec les deux médiators et exercez une pression constante pour séparer le dernier morceau d'adhésif qui maintient la coque arrière.
-
-
-
Retirez la coque arrière.
-
C'est le bon moment pour tester votre téléphone avant de le refermer. Mettez-le sous tension et vérifiez qu'il fonctionne. Éteignez-le à nouveau avant de poursuivre le remontage.
-
Suivez ce tutoriel pour appliquer un nouvel adhésif et installer votre coque arrière.
-
-
-
Utilisez un sèche-cheveux pour chauffer le module flash afin de ramollir l'adhésif qui le fixe au cache de la carte mère.
-
-
-
Faites glisser votre médiator sous le bord supérieur du module flash et soulevez-le pour séparer l'adhésif qui le fixe au cache.
-
-
-
Utilisez un tournevis Torx Plus 3IP pour retirer les 15 vis qui fixent le cache de la carte mère :
-
Treize vis de 4,3 mm de long
-
Deux vis de 1,9 mm de long
-
-
-
Insérez un médiator sous le coin inférieur droit du cache de la carte mère et faites levier pour libérer le clip.
-
Insérez la pointe d'une spatule sous l'encoche située près du coin supérieur droit du cache de la carte mère (juste en dessous du trou de la vis) et faites levier pour libérer le clip.
-
-
-
Soulevez lentement le bord supérieur du cache de la carte mère et faites passer le module flash à travers sa découpe.
-
-
-
Utilisez une pincette ou vos doigts pour retirer le cache métallique situé sur le bord droit de votre téléphone.
-
-
-
Insérez l'extrémité plate d'une spatule sous le bord droit du connecteur à emboîter de la batterie et soulevez-le pour le débrancher.
-
-
-
Insérez la pointe d'une spatule sous le bord inférieur du connecteur à emboîter de l'antenne 5G mmWave et faites levier pour le débrancher.
-
-
-
Utilisez un tournevis Torx Plus 3IP pour retirer la vis de 4,3 mm de long qui fixe le haut-parleur interne au châssis.
-
-
-
Utilisez un tournevis Torx Plus 3IP pour retirer les deux vis de 4,3 mm de long qui fixent le boîtier de l'antenne.
-
-
-
Insérez un médiator sous le bord gauche du boîtier d'antenne et faites levier pour libérer les clips qui fixent le boîtier.
-
Répétez ce processus sur le bord supérieur pour libérer les clips restants.
-
-
-
S'il y a encore de la bande de cuivre de la caméra frontale sur la carte mère, utilisez une pincette pour l'enlever.
-
Utilisez votre doigt pour enfoncer la caméra frontale dans son logement.
-
Retirez la plus grande feuille transparente de la bande de cuivre de la caméra frontale pour exposer l'adhésif.
-
Placez la bande de cuivre soigneusement sur la caméra de manière à ce que l'extrémité la plus fine soit orientée vers le bas du téléphone.
-
Utilisez l'extrémité plate d'une spatule (spudger) pour fixer fermement l'adhésif à la caméra et à la carte mère.
-
Retirez les deux films de protections restants de la bande de cuivre.
-
-
-
Utilisez la pointe d'une spatule ou votre ongle pour soulever et débrancher le connecteur à emboîter situé juste au-dessus de la batterie.
-
-
-
Faites glisser la pointe de votre médiator sous le bord droit de la nappe de la caméra frontale et soulevez-la pour la détacher.
-
-
-
Insérez la pointe d'une spatule (spudger) sous l'encoche située près du coin supérieur droit de la carte mèreet faites levier pour déclipser la carte.
-
Répétez l'opération pour déclipser l'autre côté de la carte, en utilisant l'encoche située à gauche des caméras.
-
-
-
Soulevez le bord supérieur de la carte mère du châssis.
-
Tirez le bord supérieur de la carte mère vers la droite du châssis de manière à ce que les découpes de la carte se soulèvent au-dessus du moteur de vibration et des protubérances du châssis.
-
Tout en tirant, guidez le port de charge hors de son logement dans le châssis.
-
-
-
Placez une ventouse sur le côté gauche de l'écran, la poignée orientée vers le bas.
-
Posez le côté gauche de votre téléphone de manière à ce qu'il tienne debout.
-
Inclinez la carte mère vers le bas et posez-la à plat, en faisant passer la délicate feuille de graphite autour des nappes.
-
-
-
Utilisez la pointe d'un bras de votre pincette courbée pour soulever le bord supérieur du cache de la nappe d'écran à partir du milieu de la carte mère.
-
Retirez le cache.
-
-
-
Insérez l'extrémité plate d'une spatule ou un ongle propre sous le bord supérieur du connecteur à emboîter de la nappe d'écran et faites levier pour le débrancher.
-
-
-
Si le joint en caoutchouc du capteur frontal est resté sur le châssis ou s'est désaligné, retirez-le et mettez-le de côté.
-
-
-
Vérifiez l'état des freins thermiques - ils se trouvent sur la partie inférieure de la carte mère ou à l'endroit correspondant sur le côté droit du châssis.
-
Si vous réutilisez votre carte mère et que l'un des freins thermiques est endommagé, retirez l'ancien frein thermique, nettoyez la surface avec de l'alcool isopropylique très concentré (plus de 90 %) et appliquez un nouveau frein thermique.
-
Si vous avez une carte mère neuve et qu'elle n'est pas munie de freins thermiques préinstallés, installez les nouveaux freins thermiques dès maintenant.
-
-
-

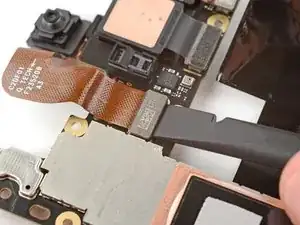

Insérez l'extrémité plate d'une spatule sous le bord long du connecteur à emboîter de la caméra frontale et soulevez-le pour le débrancher.
-
-
-
Retournez soigneusement la carte mère.
-
Soulevez délicatement la caméra frontale pour décoller la bande de cuivre qui la fixe à la carte mère.
-

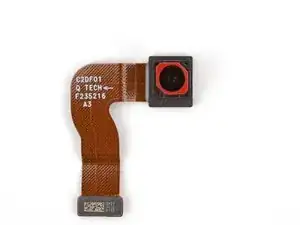

Retirez la caméra frontale.
-
Si votre caméra frontale de changement est munie d'un protège-lentille, retirez-le.
-
Pour remonter votre appareil, suivez ces instructions en sens inverse.
Pour effectuer un test de diagnostic avec l'outil Pixel Diagnostic intégré, cliquez ici.
Déposez vos déchets électroniques dans un point de recyclage certifié.
Votre réparation Google Pixel 8a ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
