Introduction
Suivez ce tutoriel pour remplacer la carte de gestion de charge de votre téléphone HMD Pulse Pro.
La carte de gestion de charge comprend le port USB-C et la prise jack pour le casque. Pour remplacer l'un ou l'autre de ces ports, vous devez remplacer l'ensemble de la carte.
Si vous rencontrez des problèmes pour charger votre téléphone, connecter des écouteurs via la prise jack 3,5 mm, ou si l'un des ports est desserré, il est peut-être temps de remplacer la carte de charge.
-
-

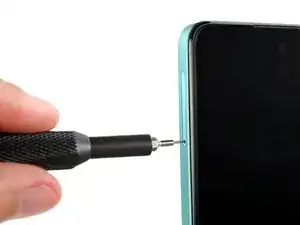

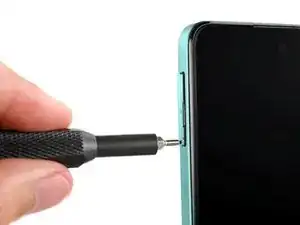

Enfoncez fermement un éjecteur de carte SIM, un embout ou un trombone redressé dans le trou du tiroir de la carte SIM situé sur le bord gauche de votre téléphone, jusqu'à ce que le tiroir s'éjecte.
-
Retirez le plateau de la carte SIM.
-
-
-

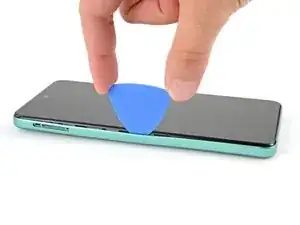

Insérez la pointe d'un médiator entre la coque arrière et le châssis, au niveau de la découpe du plateau de carte SIM.
-
-
-
Positionnez le médiator d'ouverture à la verticale vers le bas et faites-le glisser le long du bord gauche pour commencer à déclipser la coque arrière.
-
-
-
Continuez à faire glisser le médiator autour du périmètre de votre téléphone jusqu'à ce que la coque arrière soit entièrement déclipsée.
-
-
-
Retournez soigneusement votre téléphone de manière à ce que la coque arrière soit orientée vers le haut.
-
Soulevez la coque arrière du châssis et faites-la basculer sur le bord gauche de votre téléphone, en posant la coque à plat sur votre plan de travail.
-
-
-

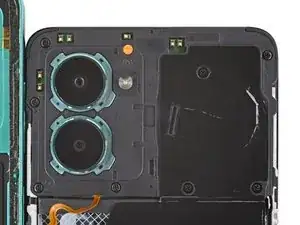

Utilisez un tournevis cruciforme pour retirer les neuf vis de 3,6 mm de long qui fixent le cache de la carte mère.
-
-
-

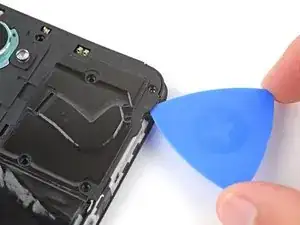

Insérez un médiator entre le bord droit du cache de la carte mère et le châssis.
-
Tournez le médiator pour déclipser complètement le cache.
-
-
-

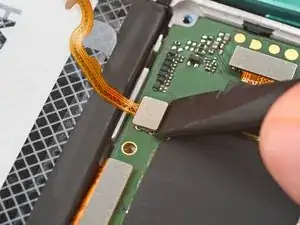

Utilisez l'extrémité plate d'une spatule (spudger) pour soulever et débrancher le connecteur à emboîter de la batterie sur le bord inférieur de la carte mère.
-
-
-
Utilisez l'extrémité plate d'une spatule pour faire levier et débrancher le connecteur à emboîter de la coque arrière du bord inférieur de la carte mère.
-
-
-
Utilisez un tournevis cruciforme pour retirer les sept vis de 3,6 mm de long qui fixent le cache de la carte de charge.
-
-
-
Utilisez vos doigts pour soulever le bord inférieur de la carte de gestion de charge jusqu'à ce qu'elle se déclipse.
-
Retirez le cache.
-
-
-
Utilisez la pointe d'une spatule pour faire levier et débrancher le connecteur à emboîter de la nappe de la carte de gestion de charge sur le bord supérieur de la carte.
-
-
-
Glissez un bras d'une pincette sous le col métallique de la tête du connecteur du câble d'antenne noir, près du centre de la carte.
-
Soulevez tout droit pour débrancher le câble.
-
-
-
Utilisez la pointe d'une spatule pour soulever et déclipser les bords gauche et droit de la carte de gestion de charge.
-
-
-
Retirez la carte de gestion de charge.
-
Assurez-vous que la nappe d'interconnexion est relevée et que le câble d'antenne noir est inséré dans sa rainure sur le bord droit.
-
Placez la carte de gestion de charge dans son logement et appuyez sur les bords pour la clipser.
-
Pour remonter votre appareil, suivez ces instructions en sens inverse.
Déposez vos déchets électroniques dans un point de recyclage certifié.
Votre réparation HMD Pulse Pro ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
