Introduction
Suivez ce tutoriel pour remplacer la carte de gestion de charge de votre téléphone HMD Skyline Business.
Le port de charge USB-C et l'extension de stockage/le tiroir de carte SIM sont fixés à la carte de gestion de charge. Si le port USB-C se casse, si vous avez des problèmes pour charger votre téléphone ou si le tiroir de carte SIM ne s'insère pas correctement, vous devrez remplacer l'ensemble de la carte de gestion de charge.
-
-
Enfoncez fermement un éjecteur de carte SIM, un embout adapté ou un trombone redressé dans l'orifice du tiroir de carte SIM situé sur le bord inférieur de votre téléphone, jusqu'à ce que le tiroir s'éjecte.
-
Retirez le tiroir de la carte SIM.
-
-
-
Avec la coque arrière orientée vers le haut, utilisez un tournevis Torx T3 pour tourner la vis du bord inférieur dans le sens inverse des aiguilles d'une montre jusqu'à ce que la coque arrière se soulève.
-
-
-
Il y a une jointure juste en dessous du panneau de la coque arrière. N'insérez pas votre outil à cet endroit.
-
Insérez votre outil complètement sous la coque arrière, de manière à ce qu'il se trouve entre le châssis et le dessous de la coque arrière.
-
Insérez un médiator sous le coin inférieur gauche de la coque arrière et faites-le glisser le long du bord inférieur pour dégager les clips et séparer l'adhésif.
-
-
-
Continuez à faire glisser le médiator sous le périmètre de la coque arrière pour séparer complètement les clips et l'adhésif.
-
-
-
Soulevez et retirez la coque arrière.
-
C'est le moment de tester votre téléphone avant de le refermer. Mettez-le sous tension et vérifiez qu'il fonctionne. Mettez-le hors tension avant de poursuivre le remontage.
-
Veillez à retirer tous les films de protection de la face inférieure.
-
Utilisez l'extrémité plate d'une spatule pour mettre en place la petite nappe située au-dessus de la bobine de charge sans fil sur ses tiges d'alignement.
-
Placez le coque arrière sur le châssis et appuyez fermement autour du périmètre pour réengager tous les clips.
-
-
-
Utilisez un tournevis Torx T3 pour retirer les deux vis qui fixent le cache du connecteur de batterie.
-
-
-
Rabattez la feuille de graphite de la batterie avec précaution sur le bord supérieur de votre téléphone.
-
-
-
Insérez la pointe d'une spatule dans l'encoche située sur le bord gauche du cache du connecteur de batterie et soulevez-le pour dégager ses clips.
-
Retirez le cache.
-
-
-
Insérez la pointe d'un médiator sous le bord supérieur du connecteur à emboîter de la batterie et faites levier pour le débrancher.
-
Vérifiez si le connecteur à emboîter de la caméra arrière a été déconnecté lors de l'étape précédente. Si c'est le cas, reconnectez-le.
-
-
-
Utilisez un tournevis Torx T3 pour retirer les sept vis qui fixent le haut-parleur :
-
Quatre vis de 3,9 mm de long
-
Trois vis de 4,9 mm de long
-
-
-
Insérez la pointe d'une spatule sous le centre du bord supérieur du haut-parleur et soulevez-le pour libérer ses clips.
-
-
-

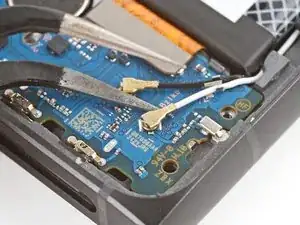

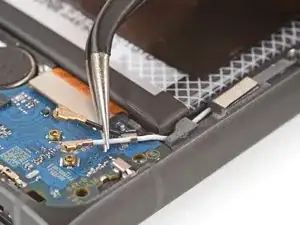

Glissez un bras d'une pincette courbée sous le col métallique de l'un des connecteurs d'antenne de la carte de charge et soulevez-le pour le débrancher.
-
Répétez l'opération pour débrancher l'autre connecteur coaxial.
-

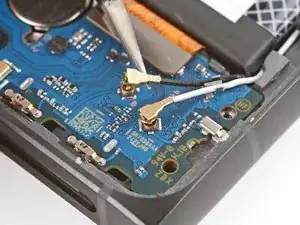

Tenez le col métallique du connecteur d'antenne avec une pincette et alignez la tête sur sa prise sur la carte.
-
Utilisez l'extrémité plate d'une spatule (spudger) pour appuyer directement sur la tête du connecteur. Si vous rencontrez des difficultés, repositionnez la tête et réessayez. N'essayez pas de forcer la mise en place du connecteur, vous risqueriez de casser la carte de gestion de charge.
-
-
-

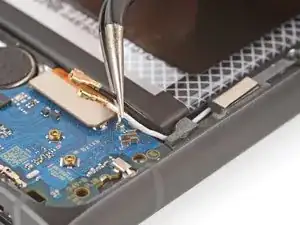

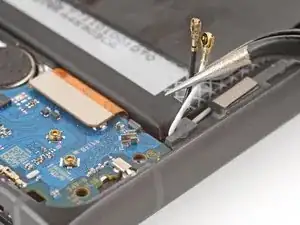

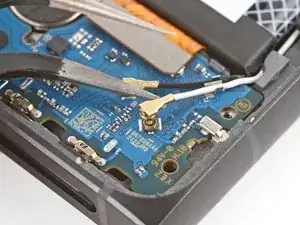

Utilisez une pincette ou vos doigts pour saisir avec précaution les deux câbles d'antenne et sortez-les soigneusement de leurs clips métalliques sur la carte.
-
-
-

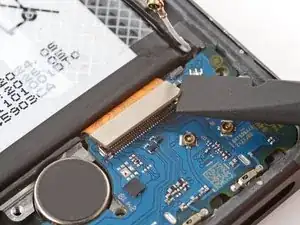

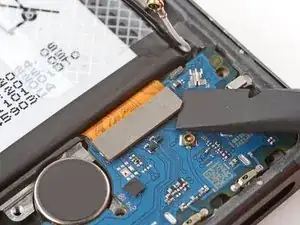

Insérez l'extrémité plate d'une spatule sous le coin inférieur droit du connecteur à emboîter de la carte de gestion de charge et faites levier pour le débrancher.
-
-
-

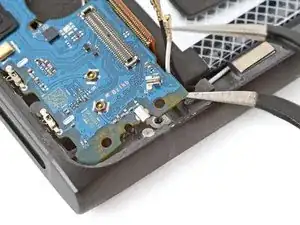

Glissez un bras d'une pincette courbée sous le coin supérieur droit de la carte de gestion de charge et faites levier vers le haut pour dégager le clip situé sur le bord supérieur.
-
-
-

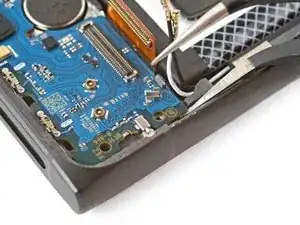

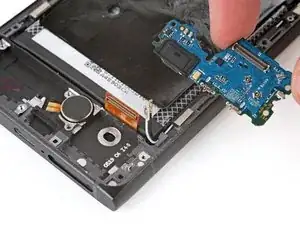

Soulevez le bord supérieur de la carte et retirez-la.
-

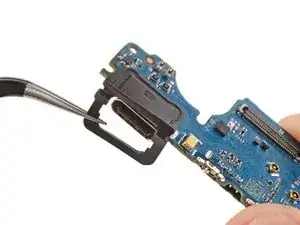

Assurez-vous que votre port USB-C est entouré d'un joint en caoutchouc. Si ce n'est pas le cas, transférez le joint de votre ancienne carte, en veillant à ce que le côté avec une découpe soit placé en bas.
-
Insérez la carte en l'inclinant vers le bas, de manière à ce que le port USB-C s'insère dans sa découpe.
-

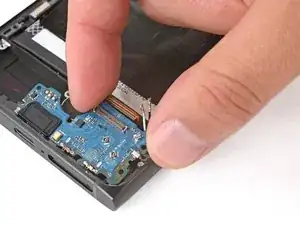

Appuyez sur le bord supérieur de la carte pour engager son clip.
-
Pour remonter votre appareil, suivez ces instructions en sens inverse.
Déposez vos déchets électroniques dans un point de recyclage certifié.
