Introduction
Suivez ce tutoriel pour remplacer la carte mère (PCBA principale) de votre batterie externe multifonction FixHub.
-
-
Pour cela, appusez sur le bouton d'action bleu enfoncé pendant cinq secondes.
-
Fermez la béquille.
-
-
-

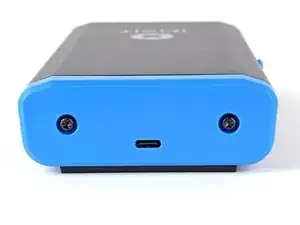

Utilisez un tournevis Torx T10 pour retirer les deux vis de 8 mm de long qui fixent le cache arrière.
-
-
-
Répétez l'opération et faites levier sur les deux côtés du connecteur de la batterie pour le retirer des deux fiches, suffisamment pour que vous puissiez le saisir facilement avec vos doigts.
-
-
-

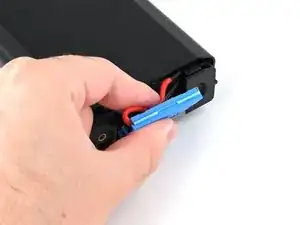

Saisissez le connecteur de la batterie par ses bords et tirez tout droit vers le haut pour le débrancher.
-
-
-
Insérez les câbles derrière le connecteur, de manière à ce que le côté du connecteur avec les icônes positif (+) et négatif (-) soit tourné vers l'extérieur.
-
Alignez le connecteur sur ses deux fiches métalliques de sorte que le côté négatif (-) se trouve à gauche du port USB-C et le côté positif (+) à droite.
-
Faites glisser le connecteur sur ses fiches et poussez fermement vers le bas jusqu'à ce qu'il soit complètement en place.
-
-
-
Placez vos doigts sur les vis du cache arrière et poussez légèrement le châssis hors du boîtier.
-
-
-

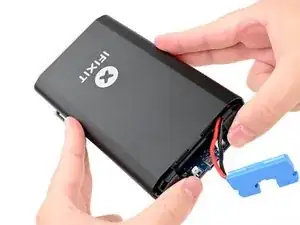

Faites glisser le châssis complètement hors du boîtier, en veillant à ce que le connecteur de la batterie ne reste pas coincé.
-

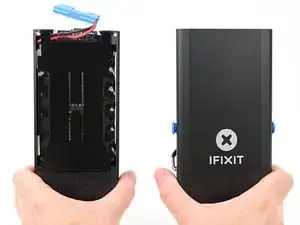

Insérez le côté connecteur de batterie du châssis dans l'extrémité du boîtier la plus proche de la béquille et faites-le glisser en place.
-
-
-
Utilisez l'extrémité plate d'un spatule ou un ongle propre pour soulever le bord du cache métallique de la batterie le plus proche du connecteur de la batterie.
-
-
-
Retirez le cache métallique de la batterie.
-
Accrochez le bord court du cache sans enoche à sa place à l'avant, près de l'écran.
-
Appuyez fermement sur le bord opposé du cache jusqu'à ce qu'il se clipse en place.
-
-
-
Utilisez vos doigts pour appuyer sur les deux languettes de verrouillage qui maintiennent le panneau frontal en place.
-
Tout en appuyant sur les languettes, écartez le panneau frontal du châssis et retirez-le.
-
Accrochez d'abord le bord inférieur du panneau frontal, puis poussez le bord supérieur jusqu'à ce qu'il s'enclenche.
-
-
-
Retournez votre batterie multifonction.
-
Utilisez un tournevis cruciforme pour retirer les quatre vis de 6 mm de long qui fixent les deux supports de la carte mère.
-
Retirez les supports de la carte mère.
-
-
-

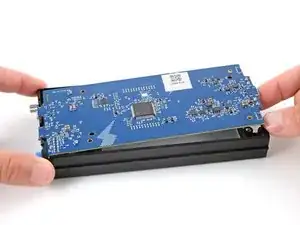

Utilisez votre doigt pour soulever délicatement la carte mère par le port USB-C, assez pour que vous puissiez saisir les bords de la carte.
-
-
-
D'une main, tenez fermement le châssis.
-
De votre main libre, saisissez la carte mère près de son centre.
-

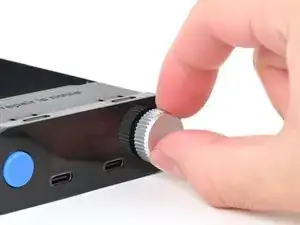

Soulevez la carte à la verticale et éloignez-la de l'écran pour la retirer, en faisant passer la molette de sélection à travers son encoche.
-
-
-
D'une main, tenez la carte mère.
-
De votre main libre, saisissez la carte électronique UI par ses bords et tirez-la fermement pour la déconnecter de la carte mère.
-
Lorsque vous remettez la carte UI en place, assurez-vous que le côté opposé aux broches s'insère dans son encoche sur la carte mère. Sinon, la carte UI ne s’emboîtera pas complètement.
-
Pour remonter votre batterie externe multifonction FixHub, suivez ces instructions dans l'ordre inverse.
Déposez vos déchets électroniques dans un point de recyclage certifié.
Votre réparation batterie externe multifonction FixHub ne s'est pas passée comme prévu ? Essayez quelques diagnostics de base, ou bien demandez de l'aide sur notre Forum].
