Changement carte mère fer à souder électronique FixHub

Rédigé par : Kara Piepenbrink
  • Commentaires : 0
Changement carte mère fer à souder électronique FixHub

Difficulté

Modérée

Étapes

11

Temps nécessaire

10 - 20 minutes

Introduction

Suivez ce tutoriel pour remplacer la carte mère (la carte principale ou PCBA principale ») de votre fer à souder électronique FixHub.

  1. xwG1XpPqFnOsxfNH
    xwG1XpPqFnOsxfNH
    fTxSipJXhlwxCNxY
    pNvWIHw6pIY5Lv6R

    • La couleur de la LED du voyant de sécurité fournit des informations sur le statut de la panne de fer à souder. Remarque : le manche du fer à souder peut toujours être touché en toute sécurité.

    • La LED ne fonctionne que lorsque le fer à souder est connecté à une source d'alimentation - soyez donc prudent lorsque vous manipulez un fer débranché si vous ne savez pas à quel point il est chaud.

    • LED bleue : Le fer a refroidi en dessous de 40 °C (100 °F) et vous pouvez toucher la panne en toute sécurité.

    • LED violette : Lorsqu'il émet des impulsions, le fer est en train de chauffer ou de refroidir. Lorsqu'elle est statique, le fer est en mode repos. Il ne faut pas toucher la panne du fer à souder.

    • LED orange : Le fer a atteint la température réglée et est prêt à souder. Il ne faut pas toucher la panne du fer à souder.

  2. FPgZSdHnlQFRXlFV
    FPgZSdHnlQFRXlFV
    bE6LmiRIGuFDOReO
    AcBjQqVVRIIlVKof

    • Le bouton de marche coulissant est doté d'un indicateur de couleur intégré pour chaque position :

    • Orange : ON

    • Bleu : OFF

    • Faites glisser le bouton de marche sur la position bleue OFF.

    • La LED devient violette et émet des pulsions pour indiquer que le fer s'éteint.

    • Laissez le fer à souder connecté jusqu'à ce que l'anneau indicateur devienne bleu, indiquant qu'il est maintenant possible de toucher la panne fer à souder en toute sécurité.

    • N'oubliez pas : la LED ne fonctionne que lorsque le fer à souder est connecté à une source d'alimentation. Soyez donc très prudent lorsque vous manipulez un fer à souder débranché si vous ne savez pas à quel point il est chaud.

  3. aeN4g2B3bLXRcEpF
    aeN4g2B3bLXRcEpF
    VVaZA211DeIOgsvT

    • Débranchez le câble USB-C de votre fer à souder de votre source d'alimentation.

  4. XNeVhTUxBhVcVG1e
    XNeVhTUxBhVcVG1e
    YQmDTLpTBCQGTJUX
    MjhjdOGOHqYsmLZB

    • Tournez le dispositif de verrouillage bleu du câble dans le sens inverse des aiguilles d'une montre et tirez-le vers le haut pour le dégager du fer à souder.

  5. MxXxLfTqNZW2FQNv
    MxXxLfTqNZW2FQNv
    1XOor3gfTtLNJjD4

    • Débranchez le câble USB-C de votre fer à souder électronique FixHub.

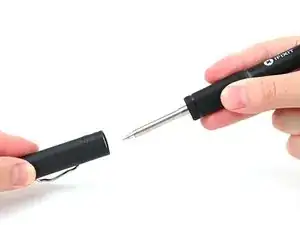

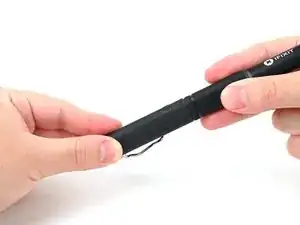

  6. GvWFlkbZqM1w4k5A
    GvWFlkbZqM1w4k5A
    AuSlQvWQqQUJ1pwe

    • Tenez le fer à souder par les deux extrémités et tirez pour enlever le capuchon.

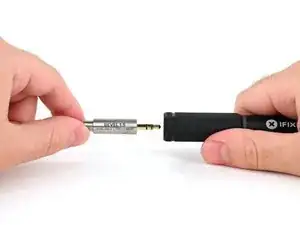

  7. iBYKUgChxyVZltFx
    iBYKUgChxyVZltFx
    UVtIViYWR6genZSh

    • Assurez-vous que la panne a complètement refroidi avant de la toucher.

    • Saisissez fermement la base de la panne et éloignez-la de l'avant de la poignée du fer à souder pour la retirer.

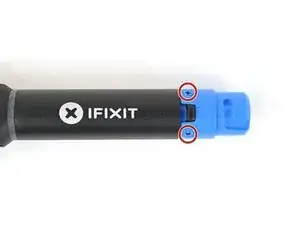

  8. MxJhRBShZqRShkiI
    MxJhRBShZqRShkiI
    F45ulMHmEOtdlMRb

    • Utilisez un tournevis cruciforme pour retirer les trois vis bleues de 3,4 mm de long qui fixent la base bleu.

    • Utilisez un tournevis cruciforme pour retirer la vis noire de 3,4 mm de long située à la base du boîtier.

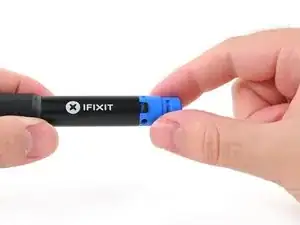

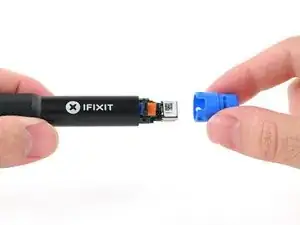

  9. TfVYLVbgOqgolWGL
    TfVYLVbgOqgolWGL
    aMnquCHBTbHq2AqJ

    • Tirez pour retirer la base bleue du reste du manche du fer à souder.

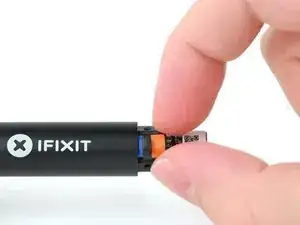

  10. ddcOvi1eeCqVOJHa
    ddcOvi1eeCqVOJHa
    LiSwJQXycfPSf6Ns

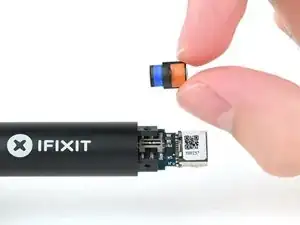

    • Retirez le bouton de marche bleu et orange.

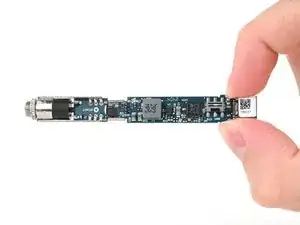

  11. HaeyhSxDcfhCSFiP
    HaeyhSxDcfhCSFiP
    LWbKendJcs3XaKO4
    A3dXVRadOY2KgxAp

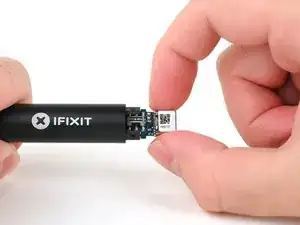

    • Saisissez l'extrémité de la carte principale qui dépasse de l'intérieur du manche du fer à souder.

    • Tirez pour faire glisser la carte principale hors du manche.

    • Lorsque vous remontez votre fer à souder, veillez à insérer la carte principale avec l'extrémité avec le port auxiliaire brillant en premier.

Conclusion

Pour remonter votre fer à souder électronique FixHub, suivez ces instructions dans l'ordre inverse.

Déposez vos déchets électroniques dans un point de recyclage certifié.

Votre réparation fer à souder électronique FixHub ne s'est pas passée comme prévu ? Essayez quelques diagnostics de base, ou bien demandez de l'aide sur notre Forum].
