Introduction
Utilisez ce tutoriel pour remplacer la carte mère de votre station d'accueil pour Nintendo Switch OLED.
La station d'accueil de la Switch OLED utilise des vis JIS, mais vous pouvez utiliser un tournevis cruciforme à la rigueur. Faites très attention à ne pas abimer les vis. Les embouts cruciformes d'iFixit sont conçus pour être compatibles avec les vis de style JIS.
Assurez-vous de débrancher tous les câbles de votre station d'accueil avant de commencer votre réparation.
-
-

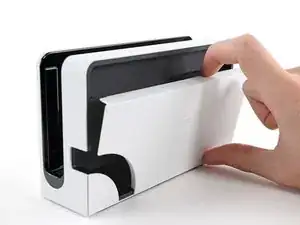

Utilisez vos doigts pour éloigner la plaque arrière du châssis et détacher ses clips en plastique.
-
Retirez la plaque arrière.
-
-
-
Utilisez un tournevis Y0 pour dévisser la vis de 7,5 mm de long fixant la plaque inférieure au châssis.
-
-
-
Insérez un outil pour ouvrir entre le châssis et le cache-vis en plastique, dans le coin inférieur gauche.
-
Faites levier avec l'outil pour ouvrir afin de séparer le cache-vis du châssis.
-
Retirez le cache-vis.
-
-
-
Utilisez un tournevis Y0 pour retirer les sept vis fixant le châssis central au châssis :
-
Quatre vis de 3,9 mm
-
Trois vis de 7,5 mm
-
Une vis de 3,9 mm
-
-
-

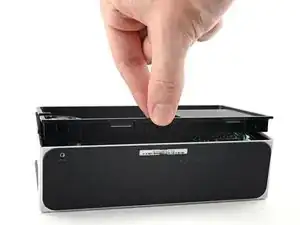

Utilisez vos doigts pour retirer la plaque inférieure du châssis et la détacher de ses clips en plastique.
-
Retirez la plaque inférieure.
-
-
-

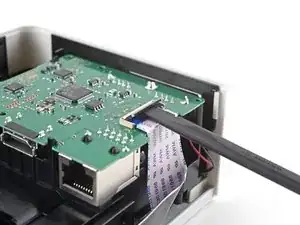

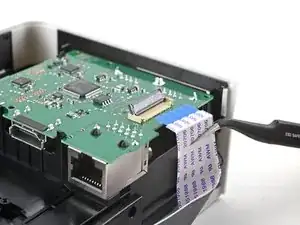

Utilisez l'extrémité plate d'une spatule (spudger) pour soulever le petit volet de verrouillage sur le connecteur ZIF de la nappe de la carte mère.
-
-
-

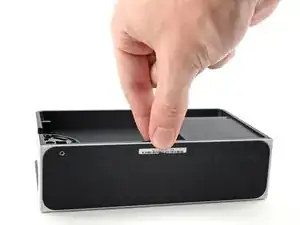

Utilisez votre doigt pour tirer sur les languettes d'extraction en plastique, qui maintiennent la carte mère en place.
-

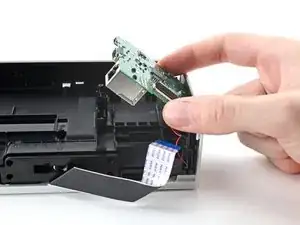

Tirez la carte mère vers le haut et loin du châssis pour la retirer.
-
Posez la carte mère près du châssis avant de passer à l'étape suivante.
-
-
-
Utilisez une pincette arrondie ou vos doigts pour retirer le connecteur JST de la LED de sa prise.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
La réparation ne s'est pas déroulée comme prévu ? Essayez quelques dépannages de base ou demandez de l'aide sur notre Forum Nintendo Switch OLED.
Comparez votre nouvelle pièce de rechange à la pièce d'origine. Vous devrez peut-être transférer les composants restants ou retirer les supports adhésifs de la nouvelle pièce avant de l'installer.
