Introduction
Suivez ce tutoriel pour remplacer le port USB-C ou la prise jack de 2,5 mm de votre appareil photo Polaroid I-2.
Le port USB-C et la prise jack de 2,5 mm sont soudés sur une petite carte et nécessitent de remplacer l'ensemble de la carte pour remplacer l'un ou l'autre des ports. Si votre appareil photo ne se charge pas correctement ou si vos périphériques ne se connectent pas, il se peut que vous deviez remplacer la carte port USB-C.
Les clips qui fixent les coques en plastique sont solides et doivent être soulevés avec force. N'utilisez pas d'outils métalliques pour éviter d'abîmer le plastique.
-
-
S'il vous reste du film, prenez des photos puis retirez la pellicule ! Le démontage exposera la pellicule et l'endommagera.
-
Avant de commencer :
-
Mettez votre appareil photo hors tension et débranchez-le.
-
Mettez le bouchon de l'objectif pour éviter de rayer votre objectif pendant le démontage.
-
-
-
Utilisez le loquet situé sur le côté gauche de l'appareil photo pour ouvrir la trappe du compartiment film.
-
-
-
Pliez un morceau de tissu ou une serviette (ou le sac fourni) de manière à obtenir un petit carré.
-
Enfoncez le tissu suffisamment dans le compartiment du film pour empêcher la trappe de se refermer pendant le démontage.
-
-
-
Retournez l'appareil photo en veillant à ce que le chiffon reste dans le compartiment du film.
-
-
-
Avec un tournevis cruciforme, retirez les quatre vis de 3,9 mm de long qui fixent la coque inférieure.
-
-
-
Insérez la pointe d'un médiator sous le coin supérieur gauche de la coque inférieure, près du loquet.
-
Inclinez le médiator vers le haut et poussez-le pour le positionner entre la coque inférieure et la coque avant.
-
-
-
Faites glisser le médiator vers l'arrière de l'appareil photo pour détacher les clips le long du bord gauche.
-
Laissez le médiator dans le coin inférieur gauche pour empêcher les clips de se réenclencher.
-
-
-
Insérez la pointe d'un second médiator sous le coin supérieur droit de la coque inférieure.
-
Inclinez le médiator vers le haut et poussez-le pour le positionner entre la coque inférieure et la coque avant.
-
-
-
Faites glisser le médiator vers l'arrière de l'appareil photo pour détacher les clips le long du bord droit.
-
-
-
Inclinez l'arrière de la coque inférieure vers le haut et éloignez-la de l'appareil photo, en veillant à faire sortir le levier de la trappe du compartiment film de son logement.
-
Retirez la coque arrière.
-
-
-
Insérez l'extrémité plate d'une spatule (spudger) entre la charnière gauche de la trappe et le châssis.
-
Tournez la spatule pour séparer l'œillet en caoutchouc de la charnière de sa tige dans le châssis.
-
Tirez la trappe vers l'avant de l'appareil photo pour déconnecter complètement sa charnière gauche.
-
-
-
Inclinez le bord gauche de la trappe vers le haut pour séparer l'œillet en caoutchouc de la charnière gauche.
-
Retirez la trappe.
-
-
-
Utilisez un tournevis cruciforme pour retirer les deux vis de 3,9 mm de long qui maintiennent la coque arrière.
-
-
-
Insérez une spatule entre le châssis et le trou d'alignement dans la coque arrière.
-
Tournez la spatule pour détacher la coque arrière de la cheville d'alignement.
-
Répétez l'opération pour la seconde cheville d'alignement.
-
-
-
La coque arrière est maintenue par huit larges clips. Suivez les quatre étapes ci-dessous pour les détacher.
-
-
-
Orientez un médiator vers le haut et insérez-le à l'endroit où le coin inférieur droit de la coque arrière rejoint et recouvre la pointe triangulaire du bord droit de la coque avant.
-
Poussez le médiator vers le haut pour qu'il dépasse le rebord couvrant de la coque arrière.
-
Tout en poussant vers le haut, faites pivoter lentement le médiator vers le bord gauche de la caméra jusqu'à ce qu'il se trouve sous la coque avant.
-
-
-
Tout en poussant le médiator vers le bas, faites-le glisser le long du bord droit pour détacher les clips.
-
Laissez le médiator dans le coin supérieur avant de continuer, pour éviter que les clips ne se referment.
-
-
-
Orientez un second médiator vers le haut et insérez-le à l'endroit où le coin inférieur gauche de la coque arrière rejoint et recouvre la pointe triangulaire du bord gauche de la coque avant.
-
Poussez le médiator vers le haut pour qu'il dépasse le rebord couvrant de la coque arrière.
-
Tout en poussant vers le haut, faites pivoter lentement le médiator vers le bord droit de la caméra jusqu'à ce qu'il se trouve sous la coque avant.
-
-
-
Tout en poussant le médiator vers le bas, faites-le glisser le long du bord gauche pour détacher les clips restants.
-
-
-
Détachez la coque arrière de l'appareil photo et faites-la pivoter par-dessus le bord droit afin d'accéder à la nappe.
-
-
-
Utilisez l'extrémité plate d'une spatule pour soulever le clapet de verrouillage du connecteur ZIF sur la carte mère.
-
-
-
Utilisez une pincette pour sortir la nappe d'interconnexion de sa prise sur la carte mère.
-
Retirez la coque arrière.
-
-
-
Utilisez un tournevis cruciforme pour retirer les deux vis de 3,9 mm de long qui fixent la coque supérieure.
-
-
-
Orientez un médiator vers le haut et insérez-le dans l'espace situé dans le coin supérieur droit de la coque supérieure et de la coque avant, à côté du flash.
-
-
-
Faites glisser le médiator vers l'arrière de l'appareil photo pour relâcher les clips le long du bord droit.
-
Laissez le médiator dans l'interstice avant de continuer, pour éviter que les clips ne se réenclenchent.
-
-
-
Orientez un deuxième médiator vers le haut et insérez-le dans l'espace situé dans le coin supérieur gauche de la coque supérieure et de la coque avant.
-
-
-
Faites glisser le médiator vers l'arrière de l'appareil photo pour détacher les clips situés sur le bord gauche.
-
Laissez le médiator dans cet espace avant de continuer, pour éviter que les clips ne se réenclenchent.
-
-
-
Insérez l'extrémité plate d'une spatule entre le châssis et le clip externe gauche de la coque supérieure, au-dessus du viseur.
-
Tournez la spatule pour relâcher le clip.
-
-
-
Insérez la pointe d'un médiator entre le châssis et le clip externe droit de la coque supérieure.
-
Faites levier pour relâcher le clip.
-
-
-

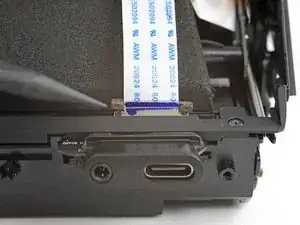

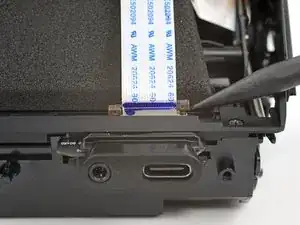

Utilisez la pointe d'une spatule pour soulever les deux côtés de la languette de verrouillage du connecteur de la carte port USB-C.
-
-
-
Utilisez un tournevis cruciforme pour dévisser les quatre vis fixant la coque avant :
-
Deux vis d'une longueur de 5,9 mm le long du bord arrière de la coque avant
-
Retournez votre appareil photo.
-
Deux vis de 3,9 mm de long sous l'avant de l'appareil photo.
-
-
-

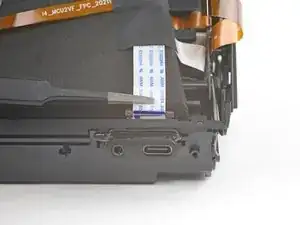

Soulevez le bord arrière de la coque avant suffisamment pour que la carte port USB-C puisse passer en dessous.
-
-
-
Insérez l'extrémité plate d'une spatule entre le cache en plastique et le haut de la carte port USB-C, au-dessus de la prise de 2,5 mm.
-
Tournez la spatule pour soulever la cheville d'alignement hors de son emplacement sur la carte.
-
Retirez le cache en plastique de la carte port USB-C.
-
Il ne reste plus que la carte port USB-C.
-
Comparez votre carte port USB-C (Polaroid I-2) de remplacement à celle d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle carte port USB-C avant de commencer le remontage.
Pour remonter votre appareil, suivez ces instructions en sens inverse.
Déposez vos déchets électroniques dans un point de recyclage certifié.
Votre réparation Polaroid I-2 ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
