Changement coque arrière HMD Pulse

Rédigé par : Spencer Day

Commentaires : 4

Difficulté

Modérée

Étapes

Temps nécessaire

10 - 20 minutes

Introduction

Suivez ce tutoriel pour remplacer une coque arrière fissurée ou cassée sur votre téléphone HMD Pulse.

Outils

Pièces

HMD Pulse Back Cover

Étape 1

Laissez la batterie de votre téléphone se vider à moins de 25 % avant de commencer cette réparation. Une batterie lithium-ion chargée peut prendre feu si elle est endommagée.

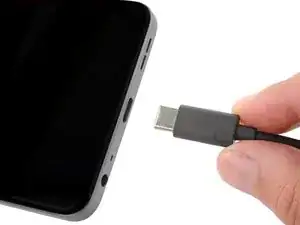

Débranchez tous les câbles de votre téléphone et éteignez-le complètement.

Étape 2

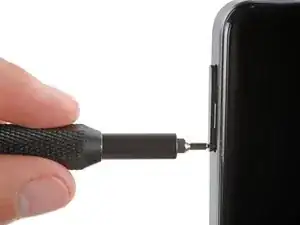

Enfoncez fermement un éjecteur de carte SIM, un embout ou un trombone redressé dans le trou du tiroir de la carte SIM situé sur le bord gauche de votre téléphone, jusqu'à ce que le tiroir s'éjecte.
Retirez le plateau de la carte SIM.
Lors du remontage, utilisez les repères du tiroir pour l'orienter et le réinsérer correctement.

There is a SIM eject tool inside the cap of the screwdriver that comes with the iFixit kit.

James Huggett -

I see descriptions of how to handle this or that (by the way, pushing in the tool, a matching pin or wire aso. wouldn't work, I had to bend some wire to form kind of a soft hook to fish the tray out - which worked very, very slowly, until ... the plastic part leaped out and off into somewhere: I can't find it anymore). But what about spare parts??

So, I got a brandnew HMD Pulse, now WITHOUT card tray, thus with no chance at all to activate it.

I contacted two support teams (hmd.com by chat, hmdglobal.ctdi.eu by contact form) and sent a message to store.ifixit.de. So far, I have been unable to find out even if a replacement SIM-card tray for this phone model is available at all. It's a mess that the loss of that little plastic thing, apart from its functional necessity worth just a few Cents, turns my new phone into a useless piece of hazardous, just recyclable waste, and my expense for it into a mere loss. If spare parts are that hard to get (or not even provided?), sustainability seems an illusion. Or a hoax??

Felix -

First problem luckily disappeared: I found the SIM card tray. Now I'm struggling with a different problem ,which has nothing to do with repair, only with Android. But my wish remains: to learn thet ALL losable parts are available as spare parts, and easy to discover. Yet, for here and now, bye.

Felix -

Étape 3

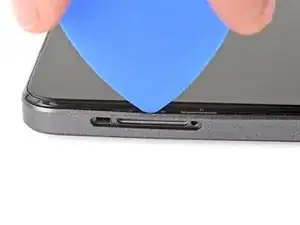

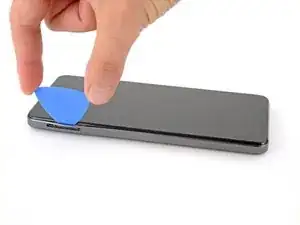

Insérez la pointe d'un médiator entre la coque arrière et le châssis, au niveau de la découpe du plateau de carte SIM.

Insert the pick between the glass screen and the side of the phone.

James Huggett -

Étape 4

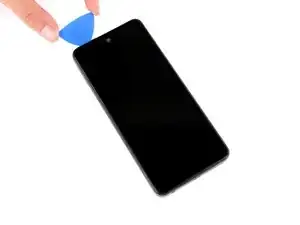

Positionnez le médiator d'ouverture à la verticale vers le bas et faites-le glisser le long du bord gauche pour commencer à déclipser la coque arrière.

Étape 5

Continuez à faire glisser le médiator autour du périmètre de votre téléphone jusqu'à ce que la coque arrière soit entièrement déclipsée.
Les coins peuvent être difficiles à déclipser et nécessiter une certaine force. Si vous rencontrez des difficultés, essayez de soulever la coque à l'aide du médiator.
N'essayez pas encore de retirer complètement la coque, car une nappe délicate la relie encore à votre téléphone.

Étape 6

Retournez soigneusement votre téléphone de manière à ce que la coque arrière soit orientée vers le haut.
Soulevez la coque arrière du châssis et faites-la basculer sur le bord gauche de votre téléphone, en posant la coque à plat sur votre plan de travail.
Veillez à ne pas tirer sur la nappe délicate de la coque arrière.
Lors du remontage, placez la coque arrière sur le châssis et appuyez fermement sur le pourtour pour réenclencher tous les clips.

Étape 7

Faites très attention à ne pas percer la batterie avec votre tournevis.

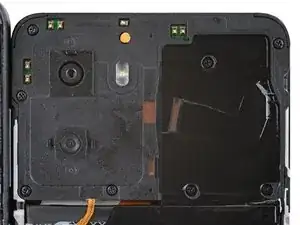

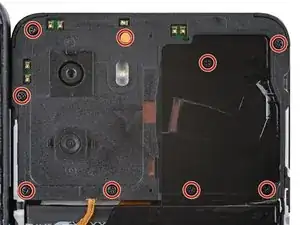

Utilisez un tournevis cruciforme pour retirer les neuf vis de 3,6 mm de long qui fixent le cache de la carte mère.
La vis située près du centre du bord supérieur est recouverte d'un autocollant. Percez-le avec votre tournevis ou utilisez une pincette pour le retirer.

Étape 8

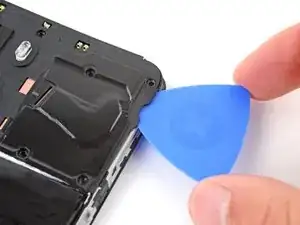

Insérez un médiator entre le bord droit du cache de la carte mère et le châssis.
Tournez le médiator pour déclipser complètement le cache.

Étape 9

Retirez le blindage de la carte mère et la feuille de graphite qui y est attachée.
Lors du remontage, mettez le blindage de la carte mère en place et appuyez fermement sur le pourtour pour réenclencher les clips.

Étape 10

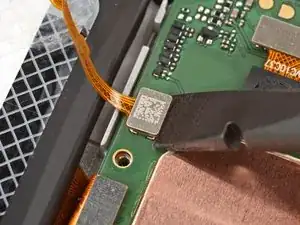

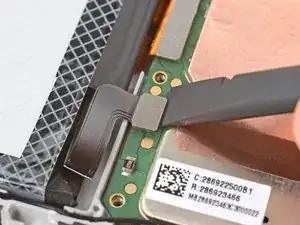

Utilisez l'extrémité plate d'une spatule (spudger) pour soulever et débrancher le connecteur à emboîter de la batterie sur le bord inférieur de la carte mère.
Pour rebrancher ce type de connecteur, alignez le connecteur sur sa prise et appuyez du bout du doigt, d'abord d'un côté, puis de l'autre, jusqu'à ce qu'il s'enclenche. N'essayez pas de forcer la mise en place du connecteur, vous risqueriez de le casser irrémédiablement.

Étape 11

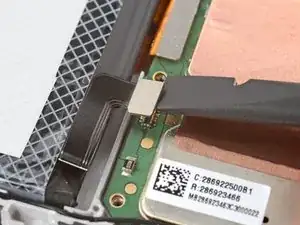

Utilisez l'extrémité plate d'une spatule pour faire levier et débrancher le connecteur à emboîter de la coque arrière du bord inférieur de la carte mère.

Étape 12

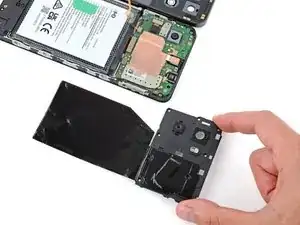

Retirez la coque arrière.

Étape 13

Vérifiez si le bouton de marche et les protège-lentilles de la caméra arrière sont montés sur votre coque arrière de rechange.
Si ce n'est pas le cas, suivez les étapes restantes pour les retirer et transférer.

Étape 14

Cette étape montre comment retirer et transférer le bouton de marche.

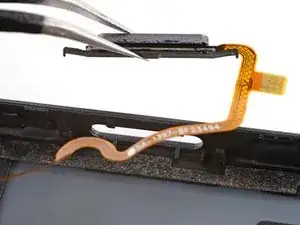

Utilisez une pincette pour saisir délicatement le bras en caoutchouc supérieur du bouton de marche et le sortir de son logement.
Soulevez et retirez le bouton de marche.
Lors du remontage, transférez le bouton de marche d'origine sur votre nouvelle coque arrière :
L'installation du bouton de marche peut être très délicate et nécessiter plusieurs essais.
Insérez le bras en caoutchouc supérieur et sa nappe dans leur logement et poussez le bouton dans son encoche.
Faites glisser le bras supérieur dans son logement.

Étape 15

Cette étape montre comment retirer et transférer les deux protège-lentilles de la caméra arrière.
Appliquez un iOpener chauffé sur les protège-lentilles de la caméra arrière pendant une minute, pour ramollir leur adhésif.
Vous pouvez également utiliser un sèche-cheveux pour chauffer les protège-lentilles. Veillez à ne pas les surchauffer, car ils risquent de se déformer.

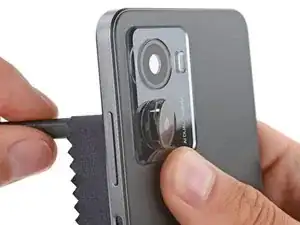

Enroulez un chiffon doux autour de l'extrémité plate d’une spatule (pour éviter de rayer la lentille) et appuyez fermement sur l'arrière du protège-lentille pour le décoller.
Retirez le protège-lentille.
Utilisez une pincette pour enlever tout adhésif du protège-lentille.
Répétez l'opération pour retirer l'autre protège-lentille.
Lors du remontage, transférez les protège-lentilles d'origine sur votre nouvelle coque arrière. Pour ce faire, retirez les films adhésifs des protège-lentilles et appuyez sur les protège-lentilles pour les fixer. Utilisez un chiffon propre pour essuyer les protège-lentilles avant de poursuivre le remontage.
