Introduction
Suivez ce tutoriel pour remplacer la coque arrière (la partie arrière de la coque qui recouvre le viseur) cassée ou endommagée de votre appareil photo Polaroid I-2.
Les clips qui fixent les couvercles en plastique sont solides et doivent être soulevés avec force. N'utilisez pas d'outils métalliques pour éviter d'abîmer le plastique.
-
-
S'il vous reste du film, prenez des photos puis retirez la pellicule ! Le démontage exposera la pellicule et l'endommagera.
-
Avant de commencer :
-
Mettez votre appareil photo hors tension et débranchez-le.
-
Mettez le bouchon de l'objectif pour éviter de rayer votre objectif pendant le démontage.
-
-
-
Utilisez le loquet situé sur le côté gauche de l'appareil photo pour ouvrir la trappe du compartiment film.
-
-
-
Pliez un morceau de tissu ou une serviette (ou le sac fourni) de manière à obtenir un petit carré.
-
Enfoncez le tissu suffisamment dans le compartiment du film pour empêcher la trappe de se refermer pendant le démontage.
-
-
-
Retournez l'appareil photo en veillant à ce que le chiffon reste dans le compartiment du film.
-
-
-
Avec un tournevis cruciforme, retirez les quatre vis de 3,9 mm de long qui fixent la coque inférieure.
-
-
-
Insérez la pointe d'un médiator sous le coin supérieur gauche de la coque inférieure, près du loquet.
-
Inclinez le médiator vers le haut et poussez-le pour le positionner entre la coque inférieure et la coque avant.
-
-
-
Faites glisser le médiator vers l'arrière de l'appareil photo pour détacher les clips le long du bord gauche.
-
Laissez le médiator dans le coin inférieur gauche pour empêcher les clips de se réenclencher.
-
-
-
Insérez la pointe d'un second médiator sous le coin supérieur droit de la coque inférieure.
-
Inclinez le médiator vers le haut et poussez-le pour le positionner entre la coque inférieure et la coque avant.
-
-
-
Faites glisser le médiator vers l'arrière de l'appareil photo pour détacher les clips le long du bord droit.
-
-
-
Inclinez l'arrière de la coque inférieure vers le haut et éloignez-la de l'appareil photo, en veillant à faire sortir le levier de la trappe du compartiment film de son logement.
-
Retirez la coque arrière.
-
-
-
Utilisez un tournevis cruciforme pour retirer les deux vis de 3,9 mm de long qui maintiennent la coque arrière.
-
-
-

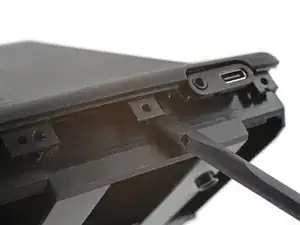

Insérez une spatule (spudger) entre le châssis et le trou d'alignement dans la coque arrière.
-
Tournez la spatule pour détacher la coque arrière de la cheville d'alignement.
-
Répétez l'opération pour la seconde cheville d'alignement.
-
-
-

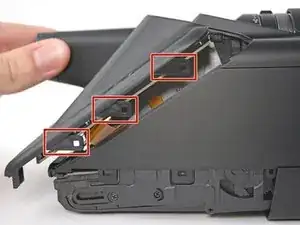

La coque arrière est maintenue par huit larges clips. Suivez les quatre étapes ci-dessous pour les détacher.
-
-
-

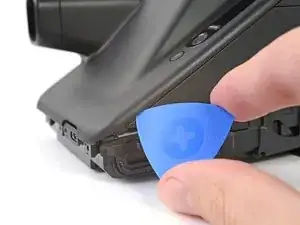

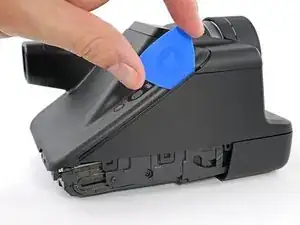

Orientez un médiator vers le haut et insérez-le à l'endroit où le coin inférieur droit de la coque arrière rejoint et recouvre la pointe triangulaire du bord droit de la coque avant.
-
Poussez le médiator vers le haut pour qu'il dépasse le rebord couvrant de la coque arrière.
-
Tout en poussant vers le haut, faites pivoter lentement le médiator vers le bord gauche de la caméra jusqu'à ce qu'il se trouve sous la coque avant.
-
-
-

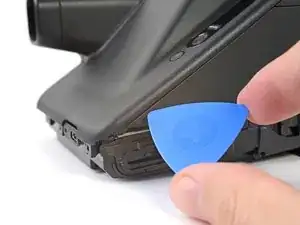

Tout en poussant le médiator vers le bas, faites-le glisser le long du bord droit pour détacher les clips.
-
Laissez le médiator dans le coin supérieur avant de continuer, pour éviter que les clips ne se referment.
-
-
-

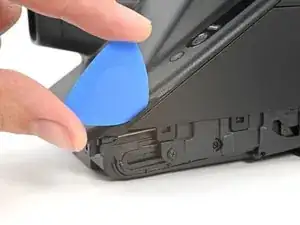

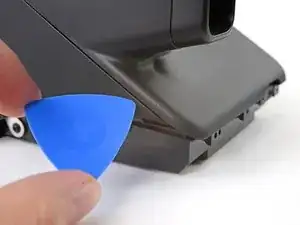

Orientez un second médiator vers le haut et insérez-le à l'endroit où le coin inférieur gauche de la coque arrière rejoint et recouvre la pointe triangulaire du bord gauche de la coque avant.
-
Poussez le médiator vers le haut pour qu'il dépasse le rebord couvrant de la coque arrière.
-
Tout en poussant vers le haut, faites pivoter lentement le médiator vers le bord droit de la caméra jusqu'à ce qu'il se trouve sous la coque avant.
-
-
-

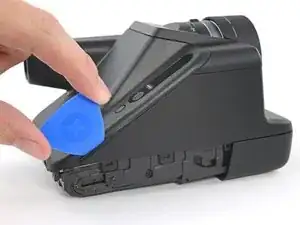

Tout en poussant le médiator vers le bas, faites-le glisser le long du bord gauche pour détacher les clips restants.
-
-
-
Détachez la coque arrière de l'appareil photo et faites-la pivoter par-dessus le bord droit afin d'accéder à la nappe.
-
-
-
Utilisez une pincette pour décoller la bande adhésive qui recouvre le connecteur ZIF de la nappe d'interconnexion sur la carte mère.
-
-
-

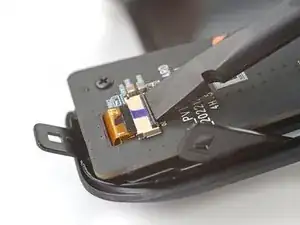

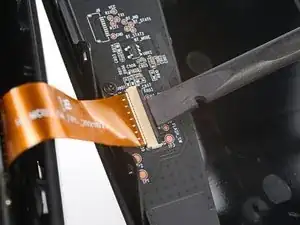

Utilisez l'extrémité plate d'une spatule pour soulever le clapet de verrouillage du connecteur ZIF sur la carte mère.
-
-
-

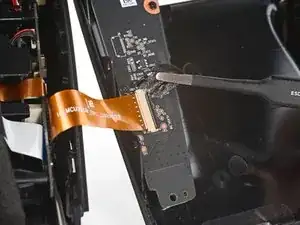

Utilisez une pincette pour sortir la nappe d'interconnexion de sa prise sur la carte mère.
-
Retirez la coque arrière.
-
-
-

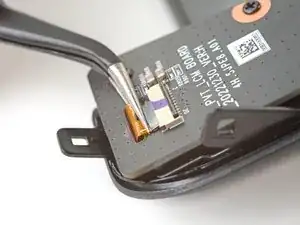

Utilisez l'extrémité plate d'un spatule pour soulever le clapet de verrouillage du connecteur ZIF de la nappe d'écran en haut de la carte de contrôle.
-
-
-
À l'aide d'un tournevis cruciforme, retirez les trois vis de 5,9 mm de long qui fixent la carte de contrôle.
-
-
-

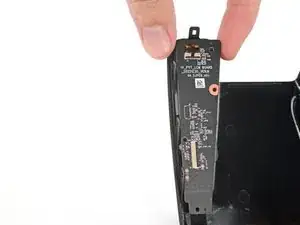

Soulevez la carte de contrôle de ses chevilles d'alignement et retirez-la, en veillant à faire passer la nappe d'écran à travers sa fente.
-
-
-

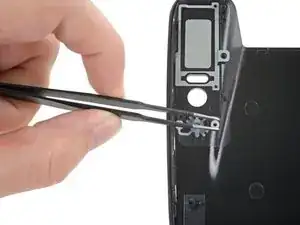

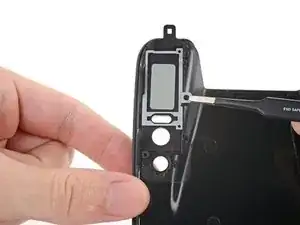

Utilisez une pincette pour saisir la languette du trou de vis le long du bord droit du châssis d'écran métallique.
-

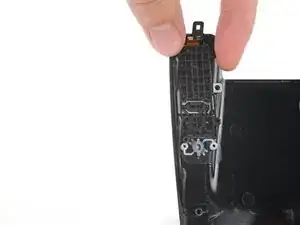

Tirez loin de la coque arrière pour séparer le châssis d'écran de ses deux chevilles d'alignement.
-
-
-

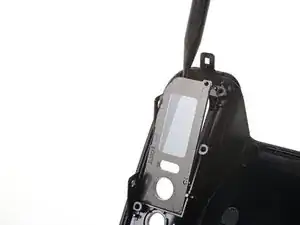

Insérez la pointe d'une spatule entre le coin supérieur gauche du cache d'écran et la coque arrière.
-

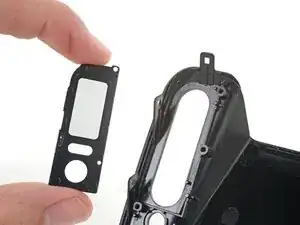

Faites levier pour séparer le cache d'écran de ses deux chevilles d'alignement.
-
Retirez le cache d'écran.
-
Comparez votre coque arrière (Polaroid I-2) de remplacement à celle d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle coque arrière avant de commencer le remontage.
Pour remonter votre appareil, suivez ces instructions en sens inverse.
Déposez vos déchets électroniques dans un point de recyclage certifié.
Votre réparation Polaroid I-2 ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
