Changement des boutons L et R Razer Kishi

Rédigé par : Adriana Zwink
  • Commentaires : 10
Changement des boutons L et R Razer Kishi

Difficulté

Modérée

Étapes

12

Temps nécessaire

20 - 30 minutes

Introduction

Utilisez ce tutoriel pour remplacer les boutons L et R (au-dessus des gâchettes) de votre Razer Kishi.

Les deux côtés de la manette Razer Kishi sont presque identiques dans leur construction. Le remplacement de ces boutons est similaire des deux côtés, c'est pourquoi nous ne montrerons que le côté droit dans ce tutoriel.

  1. ZsQTaZjqv6qyxclm

    • Le processus d'ouverture est le même des deux côtés. Par souci de simplicité, ce tuto ne présente que la procédure d'ouverture du côté droit. Dévissez le côté que vous souhaitez ouvrir et réparer.

    • Pour le côté droit, retirez les cinq vis Y0 qui maintiennent le côté droit de la manette :

    • Quatre vis de 9,2 mm

    • Une vis de 7,2 mm

    • Si vous souhaitez ouvrir le côté gauche, retirez les cinq vis Y0 qui maintiennent le côté gauche de la manette :

    • Quatre vis de 9,2 mm

    • Une vis de 7,2 mm

  2. GBYT3l1JQI1klrJF
    GBYT3l1JQI1klrJF
    ABTZOrHBxBJQODSx
    5tBZLnQyNfh5Ryad

    • Les deux moitiés de la coque sont maintenues ensemble par des clips en plastique.

    • Insérer un médiator dans l'interstice entre la coque supérieure et la coque inférieure, dans le coin inférieur gauche de la manette.

    • Avec le médiator toujours dans l'interstice, faites-le glisser le long du bord inférieur jusqu'au coin inférieur droit, pour défaire les clips en plastique.

  3. 4eVLGWoQLpMt5mOy
    4eVLGWoQLpMt5mOy
    ChPKLarayLVEACmg

    • Faites glisser le médiator le long du bord droit pour détacher les clips en plastique.

  4. lLInivpTrkn6Q6Q6
    lLInivpTrkn6Q6Q6
    266AxEQXlBUIHFcU

    • Faites glisser le médiator le long du bord supérieur pour desserrer les clips en plastique restants.

    • N'essayez pas d'enlever la partie supérieure, la coque est encore connectée à la carte mère.

  5. DpyMIvfffLhtnj6j
    DpyMIvfffLhtnj6j
    lPis15eO3pD5JKUh
    PlswYISvGHE1BtJ3

    • Soulevez délicatement la partie supérieure et dépliez-la vers la droite, comme un livre.

  6. gPHMigOchnXaqynE
    gPHMigOchnXaqynE
    vWZ5QoSsBGMIacE5
    KvZaXgvL5W3Bjs4m

    • À l'aide de l'extrémité pointue d'une spatule (spudger), poussez les languettes grises de la prise d'interconnexion vers l'extérieur de la prise, parallèlement à la nappe d'interconnexion, pour détacher cette dernière.

    • Retirez la nappe de son connecteur.

  7. Z6Y3RS5pjXnYPLlS

    • Utilisez un tournevis cruciforme (Phillips #0) pour retirer les deux vis de 4,4 mm de long qui maintiennent le circuit imprimé de la gâchette.

    Phillips #00 on mine.
    Model no. RZ06-0290

    also listed: GV190

    Stephen Marshall -

    This step is not essential and risks misaligning the rotary knobs from their tracks as well as losing or contaminating the lubricant. You can leave the breakout board attached to the trigger and remove them together. When the trigger screws are out, lift the whole assembly together, being very careful to lift it straight out to avoid bending the jumper pins.

    Stephen Marshall -

  8. nyCJQtxgXe1abwUu
    nyCJQtxgXe1abwUu
    iBH5uaM25xQHkDJ1
    vAlYNZgnwsE6ffis

    • Le circuit imprimé de la gâchette est branché. Lorsque vous retirez le circuit imprimé, il est important de le tirer vers le haut afin d'éviter de déformer les connecteurs.

    • Retirez le circuit imprimé en le soulevant vers le haut, à la verticale.

    When reassembling this piece, ensure that the breakout board's rotating peg is aligned with the neutral position of the joystick. To do this on the left trigger:
    1. Flip the breakout board over so that the rotating peg is facing you and position it such that the 3 jumper pins are in the top right (and the text is right-side-up.

    2. Carefully rotate the peg until it faces North-East, at just about a 45 degree angle from the horizontal. Move it in whatever direction requires the shortest travel to arrive at this point. Be wary of the lubricant which coats this part and try not to remove much.

    On the right trigger, this process is the same but mirrored. Align with pins in top left and point peg to the North-West at 45 degrees.

    Stephen Marshall -

    Do you sell R2 button, mine is broken. If so kindly WhatsApp my number 0717709004

    IAN KELLY OTIENO -

  9. QJtOBeEycsUgh1XX

    • Utilisez un tournevis cruciforme (Phillips #0) pour retirer les deux vis de 7,0 mm de long qui maintiennent la gâchette.

    These are #00 screws on mine

    JM Palacios -

    These screws have a very shallow angle for the inner Phillips drive, making them feel very easy to strip. For these, a Phillips #1 actually provided the most positive fit. Test a few tips just to be sure.

    Stephen Marshall -

  10. XUOOHSJRrtCoPIIv
    XUOOHSJRrtCoPIIv
    HPAqiPYkiZ1VBygg

    • Retirez le mécanisme de la gâchette.

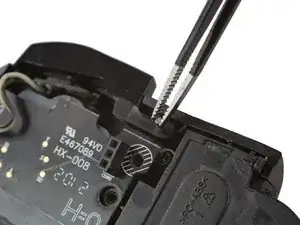

  11. CIXAaqQESjZCIoD5
    CIXAaqQESjZCIoD5
    vXQqSSIFUsLZRZNT

  12. uZXogg5apBRAHaCG
    uZXogg5apBRAHaCG
    UwH3fBQHAywYnJYX

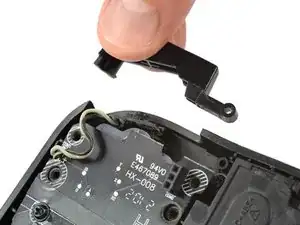

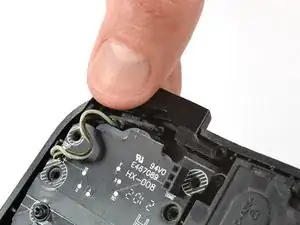

    • Utilisez vos doigts pour retirer le bouton.

Conclusion

Pour remonter votre manette, suivez ce tutoriel en sens inverse.

Déposez vos déchets électroniques dans un point de recyclage certifié.

La réparation ne s'est pas déroulée comme prévu ? Essayez quelques solutions de diagnostic de base, ou demandez de l'aide sur notre Forum.
