Changement du lecteur de carte microSD (prise connecteur FPC) Nintendo Switch

Rédigé par : John Frantz
  • Commentaires : 6
Changement du lecteur de carte microSD (prise connecteur FPC) Nintendo Switch

Difficulté

Modérée

Étapes

8

Temps nécessaire

25 - 45 minutes

Introduction

Avec le temps et l'usage prolongé, les consoles Switch peuvent présenter des dysfonctionnements. Ce tutoriel décrit le remplacement d'un lecteur de carte SD qui dysfonctionne. Il est connu que l'espace de stockage interne de la Switch est limité, il peut donc être impossible pour les utilisateurs de télécharger des titres de jeux supplémentaires sans carte SD qui fonctionne correctement.

Pour réparer un lecteur de carte SD il faut remplacer le connecteur FPC qui connecte le lecteur de carte SD à la carte mère et lui permet ainsi de fonctionner correctement.

Pour cette réparation, une certaine expérience en application de flux de soudure est fortement recommandée.

  • En outre, il faut savoir comment utiliser un pistolet thermique.***

  1. A4jAkEFXR11tSPlP
    A4jAkEFXR11tSPlP
    aTOkniSdbqdBHjer

    • Localisez le bouton d'alimentation sur le dessus de la Nintendo Switch ; il s'agit du bouton circulaire creusé situé à gauche des boutons de volume et encerclé en rouge sur la première image.

    • Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant trois secondes, un menu d'options d'alimentation s'affiche. Sélectionnez "Éteindre" dans le menu d'options pour éteindre la Nintendo Switch.

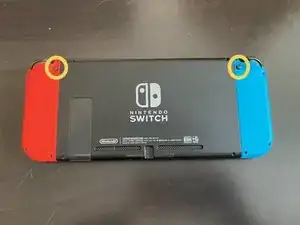

    • Appuyez sur les boutons noirs situés à l'arrière des Joy-Con et maintenez-les enfoncés, puis faites-les glisser vers le haut pour les retirer. Ces boutons sont entourés de jaune sur la deuxième image.

  2. mooFW21UUFiBsOLb
    mooFW21UUFiBsOLb
    EM1TWNPbdCklgZU5
    xdEfNmM4vEmDoBQq

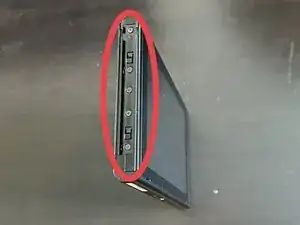

    • Localisez les cinq vis Phillips #00 sur chaque côté de l'appareil et retirez-les.

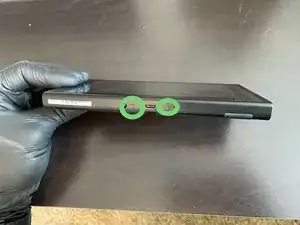

    • Localisez les deux vis Phillips #00 en bas de l'appareil et retirez-les.

  3. auWghC3NMQXtL2Rc
    auWghC3NMQXtL2Rc
    ZlQA1m6GaYordHEN
    Syu3bZkkaWlvNXQd

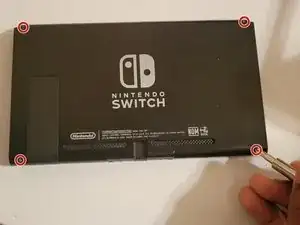

    • Localisez les 4 vis tri-point Y0 derrière l'appareil et retirez-les.

    • Soulevez le cache de la carte SD et retirez la vis Phillips #00 derrière l'appareil.

    • Localisez la vis à tête Phillips #00 sur le haut de la coque arrière, à côté de l'évent du ventilateur, et retirez-la.

    • Retirez délicatement le cache arrière de l'appareil.

    My switch had 4 00 Phillips head screws in the back cover, one on the bottom of the back cover on either side of the USB-C port and a very short 00 phillips screw on the top of the back cover, next to the fan outlet.

    mike -

    My cover was missing the top screw opposite the headphone jack

    Dominic Jones -

  4. MlgmkgpW2HV1lJBH
    MlgmkgpW2HV1lJBH
    ReVvbmYScKSRBqdI

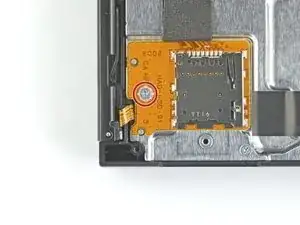

    • Localisez la vis à tête Phillips #00 qui fixe le lecteur de carte microSD à l'appareil et retirez-la.

    • Retirez lentement le lecteur de carte SD à l'aide d'une pincette.

    • Un retrait ou une insertion incorrecte du lecteur de carte SD peut endommager le lecteur de carte ou sa prise.

    • Lors du remontage, veillez à connecter fermement le connecteur à pression à la carte mère.

    • Pour faciliter le retrait et la réinstallation du lecteur de cartes, il peut être utile d'enlever le tampon en mousse au préalable.

  5. 6uLlHFIO3NpMqnWx
    6uLlHFIO3NpMqnWx
    MHJYt2kwPT4xVFAu
    E3An5IFgUiGUKqBB

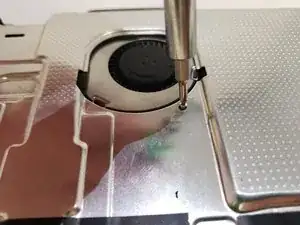

    • Localisez les six vis Phillips #00 de la plaque métallique de l'appareil et retirez-les.

  6. BCBRrh4MGC1dNWhA
    BCBRrh4MGC1dNWhA
    ZhRpFDrCjhu4hiEp
    bPdkffYdGbfsPkiV

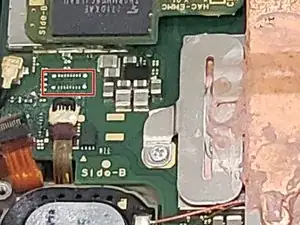

    • À l'aide du pistolet thermique, appliquez une chaleur de 400°C sur la prise du connecteur FPC pendant 30 secondes pour faire fondre le flux.

    • Retirez la plaque métallique.

    • Retirez avec précaution le connecteur FPC à l'aide d'une pincette.

    • Soyez prudent avec le pistolet thermique afin d'éviter d'abîmer d'autres pièces ou de vous blesser.

    • Il est conseillé de porter des gants résistant à la chaleur et de recouvrir les autres composants d'une feuille de papier aluminium ou d'une autre protection métallique.

    NE JAMAIS FAIRE COMME INDIQUE !!

    Très risqué, travail atroce, à ne surtout pas reproduire !!

    Joris DEBARD -

  7. JBejSWkICAiCbCjU
    JBejSWkICAiCbCjU
    4OUlPm2vnIkxfZ25

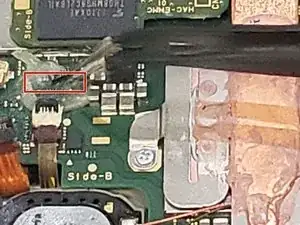

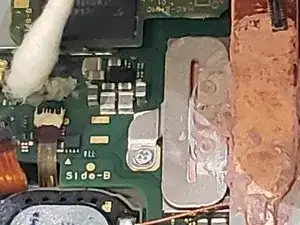

    • Appliquez une nouvelle couche de flux.

    • Lissez la surface à l'aide d'un coton-tige.

    • Insérez la nouvelle prise dans le flux.

  8. NwIEDmvMWpdtjy2l
    NwIEDmvMWpdtjy2l
    urgQTRlA1ohDP4XY

    • Utilisez le pistolet thermique pour faire chauffer le nouveau flux à 400°C pour le coller.

    • Utilisez le coton-tige pour vous assurer que la prise du connecteur FPC est complètement fixée dans le flux.

    • Soyez prudent avec le pistolet thermique afin d'éviter d'abîmer d'autres pièces ou de vous blesser.

    • Il est conseillé de porter des gants résistant à la chaleur et de recouvrir les autres composants d'une feuille de papier aluminium ou d'une autre protection métallique.

    Why does it show applying heat through the hole in the metal plate after the previous instruction is to remove the plate? Confusing to people if they've never worked on a switch before. Maybe remove that photo.

    [deleted] -

    Going to complete this guide soon, I will update the photo with my own

    Marcus Injarcus -

Conclusion

Pour réassembler votre appareil, suivez ces instructions dans l'ordre inverse.
