Introduction
Suivez ce tutoriel pour remplacer un écran cassé, fissuré ou qui ne répond plus sur votre téléphone HMD Pulse.
Ce tutoriel concerne l'ensemble écran et châssis, c'est-à-dire l'écran préinstallé sur un châssis, et non un panneau d'écran seul. Vous devrez retirer et transférer toutes les pièces de votre ancien téléphone sur le nouvel ensemble.
Si votre batterie HMD Pulse est gonflée, prenez les précautions nécessaires et ne chauffez pas votre téléphone.
-
-
Enfoncez fermement un éjecteur de carte SIM, un embout ou un trombone redressé dans le trou du tiroir de la carte SIM situé sur le bord gauche de votre téléphone, jusqu'à ce que le tiroir s'éjecte.
-
Retirez le plateau de la carte SIM.
-
-
-
Insérez la pointe d'un médiator entre la coque arrière et le châssis, au niveau de la découpe du plateau de carte SIM.
-
-
-
Positionnez le médiator d'ouverture à la verticale vers le bas et faites-le glisser le long du bord gauche pour commencer à déclipser la coque arrière.
-
-
-
Continuez à faire glisser le médiator autour du périmètre de votre téléphone jusqu'à ce que la coque arrière soit entièrement déclipsée.
-
-
-
Retournez soigneusement votre téléphone de manière à ce que la coque arrière soit orientée vers le haut.
-
Soulevez la coque arrière du châssis et faites-la basculer sur le bord gauche de votre téléphone, en posant la coque à plat sur votre plan de travail.
-
-
-
Utilisez un tournevis cruciforme pour retirer les neuf vis de 3,6 mm de long qui fixent le cache de la carte mère.
-
-
-
Insérez un médiator entre le bord droit du cache de la carte mère et le châssis.
-
Tournez le médiator pour déclipser complètement le cache.
-
-
-
Utilisez l'extrémité plate d'une spatule (spudger) pour soulever et débrancher le connecteur à emboîter de la batterie sur le bord inférieur de la carte mère.
-
-
-
Utilisez l'extrémité plate d'une spatule pour faire levier et débrancher le connecteur à emboîter de la coque arrière du bord inférieur de la carte mère.
-
-
-
Utilisez l'extrémité plate d'une spudger pour faire levier et débrancher le connecteur à emboîter de la nappe d'écran, à côté de la nappe de la batterie.
-
-
-
Glissez un bras d'une pincette sous le col métallique de la tête de connecteur du câble d'antenne noir, près du coin supérieur droit de la carte mère.
-
Soulevez tout droit pour débrancher le câble.
-
-
-
Retirez doucement le câble d'antenne de ses deux clips situés sur le bord droit de la carte mère.
-
-
-
Insérez l'extrémité plate d'une spatule (spudger) sous le bord supérieur de la caméra frontale et soulevez-la délicatement pour la sortir de son logement.
-
-
-
Utilisez la pointe d'une spatule (spudger) pour soulever le coin inférieur droit de la carte mère jusqu'à ce qu'elle se déclipse.
-
Si la carte reste coincée, utilisez la spatule (spudger) pour soulever le bord supérieur en faisant levier.
-
-
-

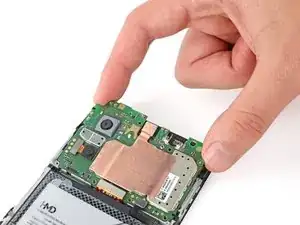

Soulevez et retirez la carte mère.
-
La caméra frontale peut avoir été déconnectée de la partie inférieure de la carte au cours du retrait. Si c'est le cas, rebranchez son connecteur à emboîter.
-
Assurez-vous que les deux connecteurs à emboîter sur le bord inférieur et le câble d'antenne sur le bord droit sont écartés afin qu'ils ne restent pas coincés sous la carte.
-
Insérez la carte dans son logement et appuyez sur les bords pour la clipser.
-
-
-
Utilisez l'extrémité plate d'une spatule pour gratter les gros morceaux de pâte thermique qui se trouvent sous la carte mère.
-
Utilisez une pipette ou une seringue pour appliquer une goutte d'alcool isopropylique (>90%) sur les résidus de pâte thermique.
-

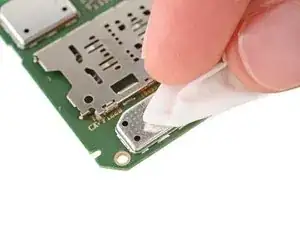

Essuyez tous les résidus à l'aide d'un filtre à café ou d'un chiffon non pelucheux. Attendez une minute pour permettre à l'alcool de sécher complètement.
-
Appliquez un petit point de pâte thermique sur chacun des quatre signes plus (+) qui sont légèrement gravés dans le châssis.
-
-
-

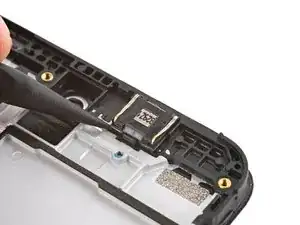

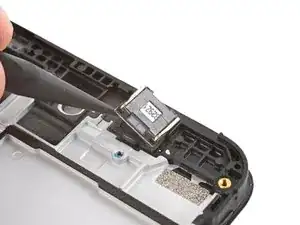

Utilisez une spatule pour soulever le haut-parleur interne du bord inférieur de votre téléphone en faisant levier.
-

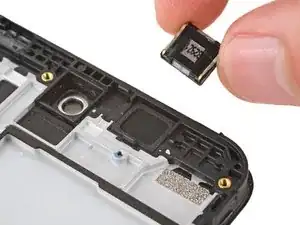

Retirez le haut-parleur.
-
Retirez le revêtement en plastique de l'adhésif du haut-parleur interne sur l'ensemble écran et châssis.
-
Poussez le haut-parleur en place de manière à ce que les extrémités surélevées de ses bras de contact métalliques se trouvent sur le bord inférieur.
-
-
-
Utilisez une pincette pour retirer avec précaution la couche de mousse adhésive sur le périmètre du haut-parleur interne.
-
Jetez l'adhésif, il n'est pas réutilisable.
-
-
-
Utilisez un tournevis cruciforme pour retirer les sept vis de 3,6 mm de long qui fixent le cache de la carte de charge.
-
-
-

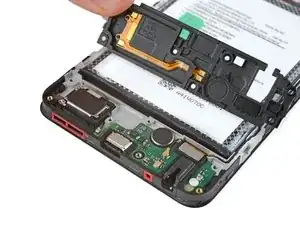

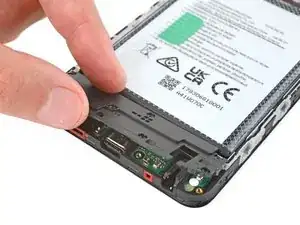

Utilisez vos doigts pour soulever le bord inférieur de la carte de gestion de charge jusqu'à ce qu'elle se déclipse.
-
Retirez le cache.
-
-
-

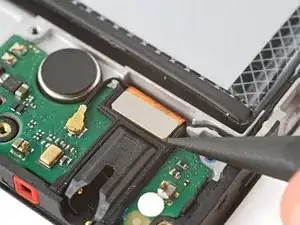

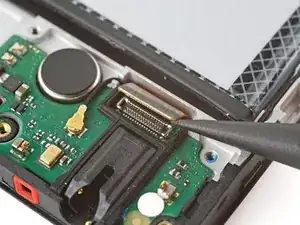

Utilisez la pointe d'une spatule pour faire levier et débrancher le connecteur à emboîter de la nappe de la carte de gestion de charge sur le bord supérieur de la carte.
-
-
-

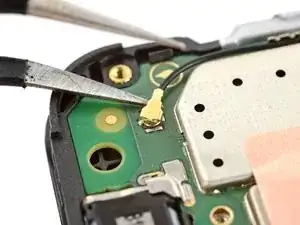

Glissez un bras d'une pincette sous le col métallique de la tête du connecteur du câble d'antenne noir, près du centre de la carte.
-
Soulevez tout droit pour débrancher le câble.
-
-
-

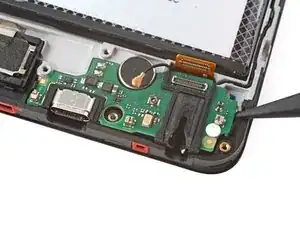

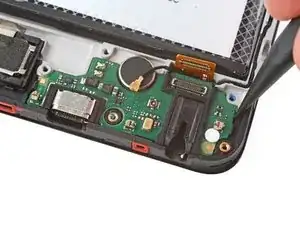

Utilisez la pointe d'une spatule pour soulever et déclipser les bords gauche et droit de la carte de gestion de charge.
-
-
-

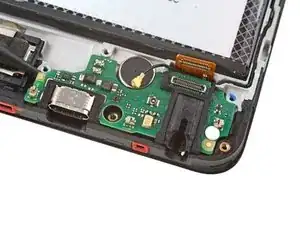

Retirez la carte de gestion de charge.
-
Assurez-vous que la nappe d'interconnexion est relevée et que le câble d'antenne noir est inséré dans sa rainure sur le bord droit.
-
Placez la carte de gestion de charge dans son logement et appuyez sur les bords pour la clipser.
-
-
-

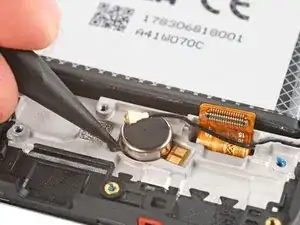

Insérez la pointe d'une spatule sous le côté gauche du moteur de vibration (près de la petite encoche) et soulevez-le en faisant levier.
-
Retirez le moteur de vibration.
-
-
-

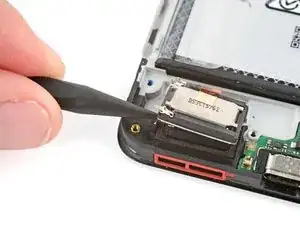

Insérez la pointe d'une spatule sous le coin inférieur gauche du haut-parleur et soulevez-le en faisant levier.
-

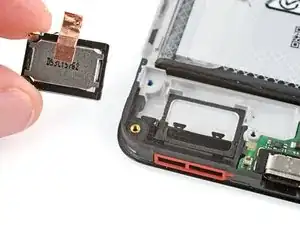

Retirez le haut-parleur.
-
Retirez le revêtement en plastique de l'adhésif du haut-parleur sur votre ensemble écran et châssis de changement.
-
Poussez le haut-parleur en place de manière à ce que les contacts métalliques se trouvent sur le bord gauche.
-
-
-

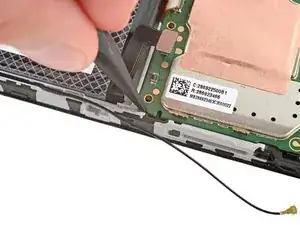

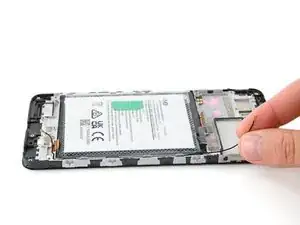

Utilisez vos doigts pour soulever le câble d'antenne noir de sa rainure sur le bord droit de votre téléphone.
-
-
-

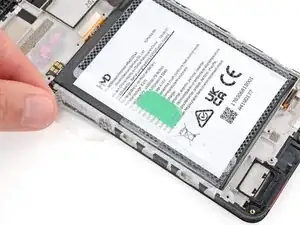

Utilisez vos doigts pour décoller soigneusement les trois languettes en plastique du côté gauche de la batterie.
-
-
-
Rabattez d'une main les languettes extérieures transparentes pour les dégager de la batterie et maintenez-les fermement vers le bas pour fixer le châssis.
-

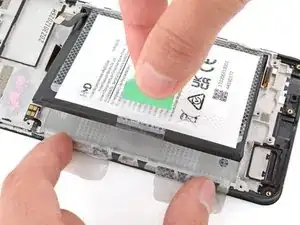

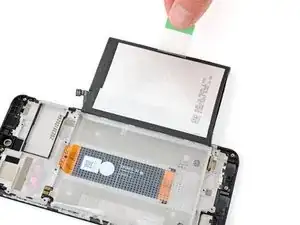

Saisissez la languette d'extraction verte centrale avec votre main libre et tirez-la tout droit vers le haut pour séparer complètement la batterie de l'adhésif.
-
Posez la batterie sur le bord droit de votre téléphone.
-
-
-

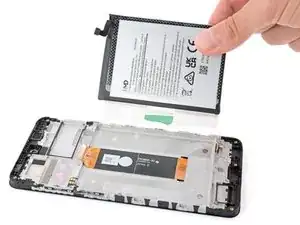

Retirez la batterie et son film.
-
Si vous réutilisez la batterie d'origine :
-
Si le film plastique de la batterie a été endommagée lors de son retrait, retirez-le avec précaution en faisant très attention à ne pas plier ou endommager la batterie de quelque manière que ce soit. Appliquez le nouveau film sur la batterie, en veillant à ce que les languettes se trouvent sur le bord gauche.
-
Retirez les deux grands revêtements en plastique des bords extérieurs du logement de la batterie pour exposer l'adhésif.
-
Enfoncez fermement la batterie dans son logement de manière à ce que la nappe se trouve sur le bord supérieur.
-
-
-
Il ne vous reste plus que l'ensemble écran et châssis.
-

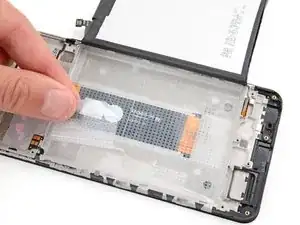

Retirez le grand revêtement situé sous la nappe d'écran de votre nouvel ensemble écran et châssis.
-
Appuyez fermement sur la nappe d'écran pour la fixer à l'aide de l'adhésif.
-
Comparez votre ensemble écran et châssis (HMD Pulse) de remplacement à la pièce d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle pièce avant de commencer le remontage.
Pour remonter votre appareil, suivez ces instructions en sens inverse. Vous allez transférer toutes les pièces sur votre nouvel ensemble écran et châssis.
Si vous avez remplacé la batterie, calibrez votre nouvelle batterie HMD Pulse pour des performances optimales.
Déposez vos déchets électroniques dans un point de recyclage certifié.
Votre réparation HMD Pulse ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
