Changement haut-parleurs Framework Laptop 16"

Rédigé par : Alex Diaz-Kokaisl

Commentaires : 0

Changement haut-parleurs Framework Laptop 16"

Difficulté

Facile

Étapes

Temps nécessaire

10 - 20 minutes

Introduction

Utilisez ce tutoriel pour remplacer les haut-parleurs, ou « kit de haut-parleurs », de votre ordinateur portable Framework 16".

Les haut-parleurs sont combinés en un seul ensemble, vous devez donc les remplacer tous les deux, même si un seul haut-parleur est endommagé.

Remarque : l'ordinateur portable utilisé dans ce guide est une configuration générale composée d'un clavier américain, d'un module de pavé numérique et de deux espaceurs de pavé tactile. Votre configuration peut varier, mais la procédure devrait rester la même.

Outils

Étape 1

Débrancher tous les câbles de votre ordinateur et éteignez-le complètement.
Si votre réparation nécessite une spatule (spudger), un tournevis T5 Torx ou un tournevis cruciforme, vous pouvez utiliser le tournevis Framework inclus. C'est celui qui vous convient le mieux !
Framework recommande de mettre votre ordinateur portable en mode déconnexion de la batterie dans le BIOS lorsque vous retirez la batterie. Découvrez ici comment procéder.
Pour désactiver ce mode, cliquez ici.

Étape 2

Utilisez votre ongle pour retirer les deux loquets du module d'entrée et les déverrouiller.
Le loquet affiche du rouge s'il est déverrouillé.

Étape 3

Utilisez vos doigts pour faire glisser le module espaceur du pavé tactile vers le bord inférieur de l'ordinateur portable et déclipsez-le.
Si vous rencontrez des difficultés, vérifiez que le loquet du module d'entrée correspondant est correctement déverrouillé.
Soulevez le module espaceur du pavé tactile et retirez-le de l'ordinateur portable.

Étape 4

Répétez la même procédure pour l'autre module espaceur du pavé tactile.

Étape 5

Utilisez vos doigts pour faire glisser le pavé tactile vers le bord inférieur de l'ordinateur portable et déconnectez-le.
Si vous rencontrez des difficultés, vérifiez que les loquets du module d'entrée sont correctement déverrouillés.
Soulevez le pavé tactile et retirez-le.
Lors du remontage, effectuez les opérations suivantes :
Placez le pavé tactile à plat sur ces fentes de manière à ce que ses clips soient correctement alignés.
Appuyez sur le pavé tactile et faites-le glisser en place pour qu'il s'aligne uniformément avec le bord inférieur de l'ordinateur portable.

Étape 6

Le clavier est maintenu en place par de puissants aimants. Augmentez progressivement la force pour éviter que le clavier ne s'éjecte violemment.
Saisissez les deux languettes situées au bas du clavier.
Soulevez les languettes jusqu'à ce que les aimants du clavier se libèrent.
Retirez le clavier.
Lors du remontage, assurez-vous que le clavier est correctement installé sur ses tiges d'alignement et qu'il repose uniformément sur les bords de l'ordinateur portable.

Étape 7

Le pavé numérique est maintenu en place par de puissants aimants. Augmentez progressivement la force pour éviter que le pavé numérique ne s'éjecte violemment.
Saisissez la languette située en bas du pavé numérique.
Soulevez la languette jusqu'à ce que les aimants du pavé numérique se détachent.
Retirer le pavé numérique.
Lors du remontage, assurez-vous que le pavé numérique est correctement placé sur ses tiges d'alignement et qu'il est aligné avec les bords de l'ordinateur portable.

Étape 8

Saisissez la languette noire du connecteur à emboîter du châssis central.
Soulevez-le pour déconnecter la nappe du châssis central.

Étape 9

Les vis du châssis central sont classées de 2 à 17 (le numéro 1 correspond au connecteur à emboîter). Vous n'êtes pas obligé de suivre cet ordre, mais vous pouvez l'utiliser pour garder une trace des vis que vous avez desserrées.
Utilisez un tournevis Torx T5 pour desserrer les 16 vis qui fixent la plaque.
Lors du remontage, suivez l'ordre (en commençant par 2) pour réinstaller uniformément les vis dans le châssis central.

Étape 10

Utilisez votre ongle pour soulever le bord inférieur du châssis central suffisamment pour le saisir avec vos doigts.

Étape 11

Soulevez le châssis central de l'ordinateur portable et retirez-le.
Lors du remontage, assurez-vous que la plaque repose uniformément sur ses tiges d'alignement avant de serrer les vis.

Étape 12

Utilisez un tournevis Torx T5 pour desserrer les trois vis qui fixent la batterie.

Étape 13

Saisissez la languette noire située en haut de la batterie.
Soulevez la languette pour débrancher le connecteur de la batterie.
Retirez la batterie.

Étape 14

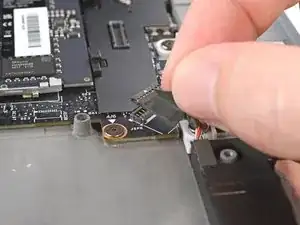

Soulevez le connecteur du haut-parleur par sa languette noire et débranchez-le.

Étape 15

Le câble du haut-parleur est fixé sur le bord inférieur de l'ordinateur portable. Les trois étapes suivantes montrent comment le déclipser.

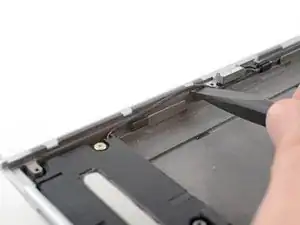

En commençant par l'un des haut-parleurs, utilisez l'extrémité plate d'une spatule (spudger) ou vos doigts pour dégager le câble de ses attaches en caoutchouc.

Étape 16

Faites glisser le câble du haut-parleur hors de son emplacement.

Étape 17

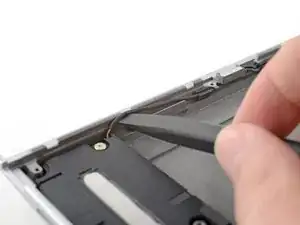

Répétez les deux dernières étapes sur toute la longueur du câble jusqu'à ce qu'il soit complètement déclipsé.

Étape 18

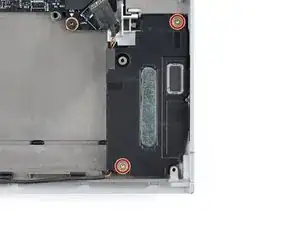

Utilisez un tournevis Torx T5 pour retirer les deux vis de 2 mm de long qui fixent chaque haut-parleur (quatre au total).
Lors du remontage, faites très attention en replaçant ces vis, car il est facile de les endommager et de ne pas pouvoir les resserrer complètement.

Étape 19

Soulevez les haut-parleurs de leurs tiges d'alignement et retirez-les.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.

Déposez vos déchets électroniques dans un point de recyclage certifié.

Votre réparation Framework 16" ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
