Changement joystick (gauche) PlayStation Portal

Avant de commencer les réparations, éteignez votre PlayStation Portal et débranchez tous les câbles.

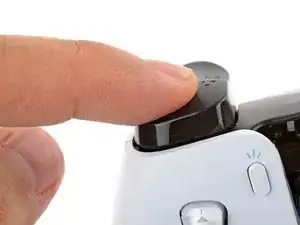

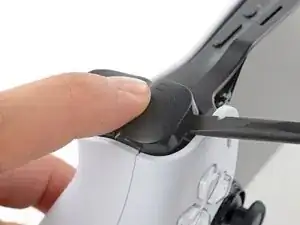

Posez un doigt sur le bouton L1, pour éviter qu'il s'envole quand vous faites levier.

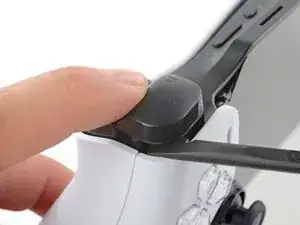

Insérez l'extrémité plate d'une spatule (spudger) entre le bord supérieur du bouton et la coque blanche.

Faites levier pour déclipser le bouton.

Faites glisser la spatule le long du bord pour détacher les clips restants.

Retirez le bouton L1.

Répétez la procédure pour soulever et retirer le bouton R1.

Alignez le bouton dans son emplacement.

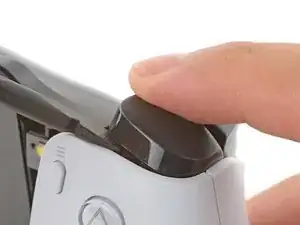

Utilisez un doigt pour appuyer fermement sur le bouton jusqu'à ce qu'il s'enclenche.

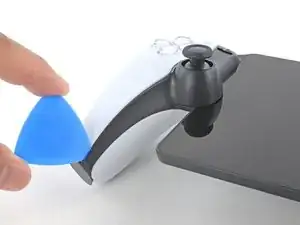

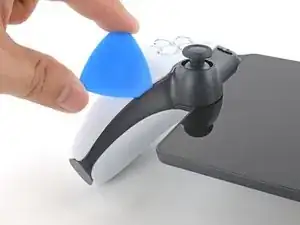

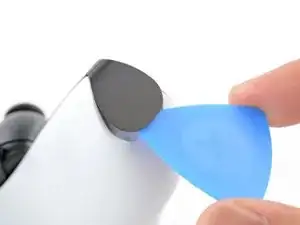

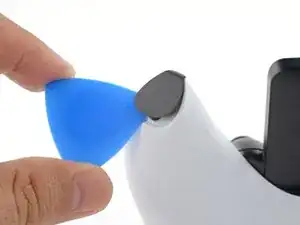

Insérez la pointe d'un médiator sous la bande d'ornement du joystick gauche, à l'endroit où elle s'arrête sous la poignée.

Tournez le médiator pour défaire le clip inférieur.

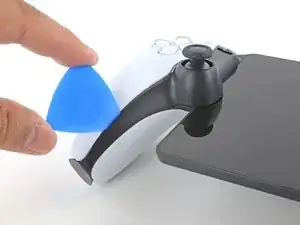

Insérez la pointe du médiator sous le bord extérieur de la bande d'ornement.

Faites glisser le médiator le long du bord pour détacher les clips.

Insérez la pointe du médiator sous le bord intérieur de la bande d'ornement.

Faites glisser le médiator le long du bord pour détacher les clips.

Saisissez le bord inférieur de la bande d'ornement et soulevez lentement pour détacher les clips restants.

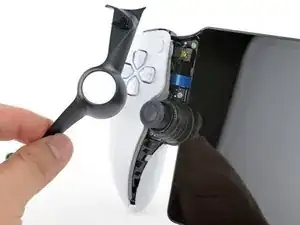

Soulevez et retirez la bande d'ornement du joystick gauche.

Répétez la procédure pour déclipser et retirer la bande d'ornement du joystick droit.

Utilisez vos doigts pour aligner et clipser le bord supérieur en place.

Appuyez fermement sur les bords restants pour bien emboîter la bande.

Utilisez un tournevis cruciforme (Phillips) pour retirer les deux vis de 6,5 mm de long situées à l'extrémité inférieure de chaque poignée.

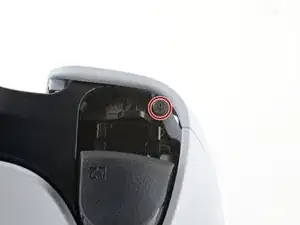

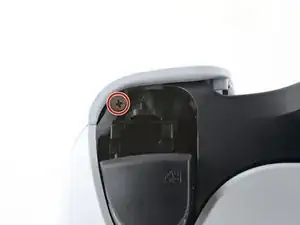

Utilisez un tournevis cruciforme (Phillips) pour retirer les deux vis de 6,5 mm de long qui fixent les coins supérieurs de la coque.

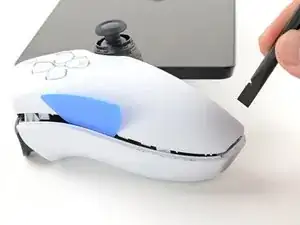

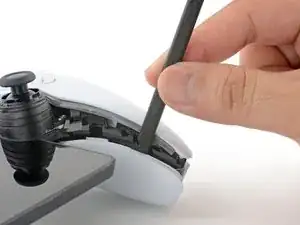

Enfoncez le bord plat d'une spatule (spudger) dans la jointure intérieure gauche de la coque arrière.

Gardez la spatule insérée dans la jointure.

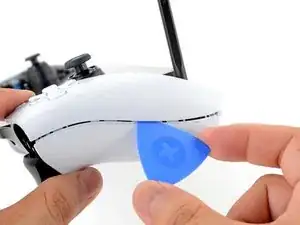

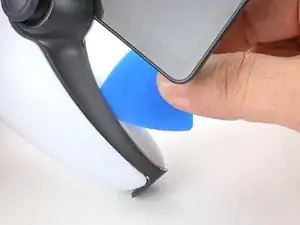

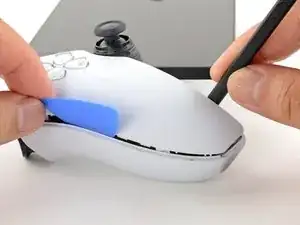

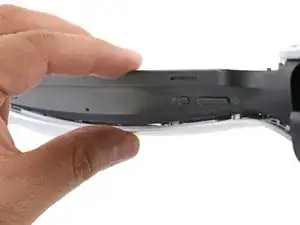

Insérez la pointe d'un médiator dans la jointure extérieure gauche de la coque.

Faites glisser le médiator le long du joint pour libérer les clips qui fixent le bord.

Laissez un médiator dans la jointure pour éviter que la coque se referme.

Retirez la spatule de la jointure intérieure.

Répétez les trois étapes précédentes sur le côté droit du PlayStation Portal pour défaire les clips le long du bord droit.

Retournez délicatement votre PlayStation Portal.

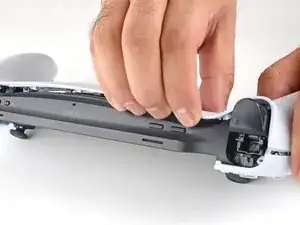

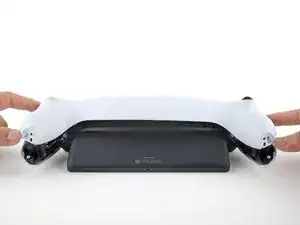

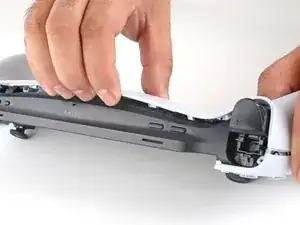

Saisissez le bord supérieur de la coque arrière, près d'un coin.

Tirez délicatement sur le bord supérieur, jusqu'à ce que vous sentiez que les clips se détachent dans ce coin.

Tirez le long du bord supérieur pour détacher tous les clips du bord supérieur.

Saisissez le bord inférieur de la coque arrière, près du centre.

Tirez fermement pour détacher les clips qui fixent le bord inférieur.

Retirez la coque arrière.

Alignez d'abord les coins proches des boutons L1 et R1.

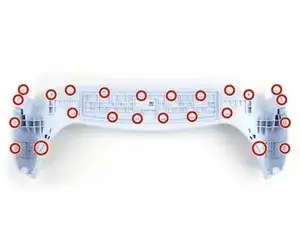

Appuyez fermement sur tout le périmètre pour remettre la coque en place.

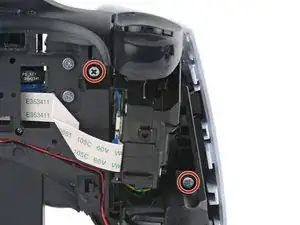

Utilisez un tournevis cruciforme (Philips) pour retirer les deux vis de 6,5 mm de long, qui fixent la coque de la poignée gauche du Portal.

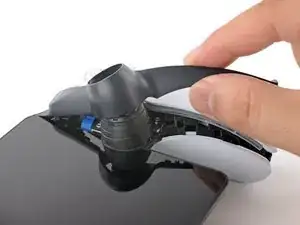

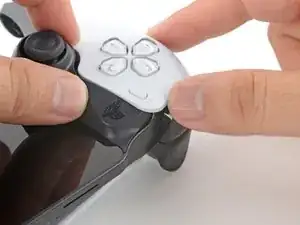

Saisissez le bord supérieur de la coque et tournez-la légèrement vers l'extérieur (en l'éloignant de l'écran) pour détacher les clips intérieurs.

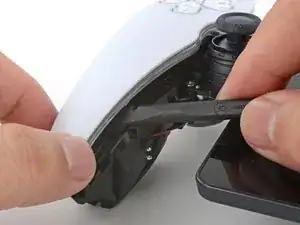

Insérer le bord plat d'une spatule (spudger) sous le bord intérieur de la coque de la poignée, près du moteur de vibration.

Tournez la spatule le long du bord pour déclipser la partie inférieure de la coque de la poignée.

Retirez la coque de la poignée gauche.

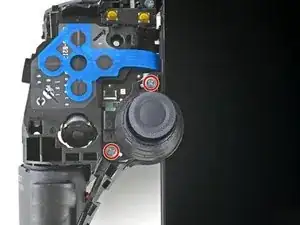

Utilisez un tournevis cruciforme (Phillips) pour retirer les deux vis de 6,5 mm de long, qui fixent le cache du joystick gauche.

Soulevez et retirez le cache du joystick gauche.

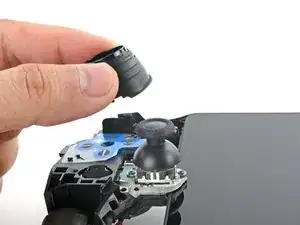

Soulevez et retirez le capuchon du joystick gauche.

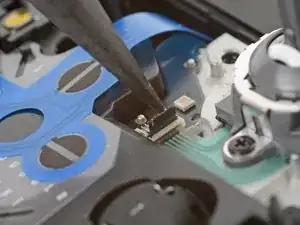

Utilisez la pointe d'une spatule pour relever le clapet de verrouillage noir du connecteur ZIF du joystick gauche.

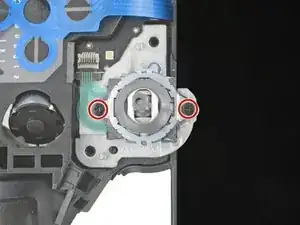

Utilisez un tournevis cruciforme (Phillips) pour retirer les deux vis de 2,9 mm de long, qui fixent le module joystick au PlayStation Portal.

Déplacez le module joystick de manière à ce que la nappe sorte de sa prise.

Retirez le joystick gauche.
