Changement module caméra arrière Samsung Galaxy S20

Rédigé par : Tarun Thiruma

Commentaires : 4

Changement module caméra arrière Samsung Galaxy S20

Difficulté

Modérée

Étapes

Temps nécessaire

35 minutes - 1 heure

Introduction

Consultez ce tutoriel pour retirer et changer votre caméra arrière Samsung Galaxy S20. C'est un module composé de deux pièces, qui inclut trois caméras arrière ainsi que le châssis qui les porte.

Cette réparation Samsung Galaxy S20 nécessite de démonter la carte mère.

Vous aurez besoin d'adhésif de remplacement pour une réparation complète.

Outils

Pièces

Samsung Galaxy S20 Rear Camera

Étape 1

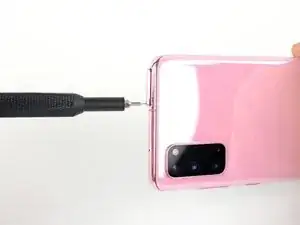

Insérez un outil ou embout éjecteur de carte SIM, ou bien un trombone déplié, dans le trou du tiroir de la carte SIM, dans le bord supérieur du téléphone, à côté de la bande antenne en plastique.
Si vous enfoncez l'outil dans l'autre trou, pas de panique – le microphone et le joint étanche sont montés hors de votre portée.
Appuyez fermement pour éjecter le tiroir.

Étape 2

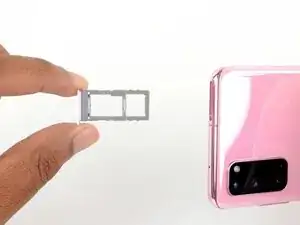

Retirez le tiroir de carte SIM.
La carte SIM risque de tomber facilement.
Quand vous réinsérez votre carte SIM, vérifiez qu'elle est mise dans le bon sens.
Un fin joint en caoutchouc entoure le tiroir et protège de l'intrusion d'eau et de poussières. S'il est abîmé ou perdu, changez le joint ou bien tout le tiroir, afin de protéger les composants internes de votre téléphone.

Étape 3

Débranchez et nettoyez votre téléphone avant de commencer.
Faites chauffer un iOpener et posez-le sur le bord inférieur de la coque arrière pendant deux minutes.
Un sèche-cheveux, un pistolet à air chaud ou une plaque chauffante peuvent également faire l'affaire, mais faites attention à ne pas surchauffer le téléphone. L'écran et la batterie sont tous deux sensibles à la chaleur.

Found that using the iOpener did not provide enough heat to weaken the adhesive, went with a hairdryer instead. Make sure to never keep the hairdryer still, and apply heat on high for 30 seconds to 1 minute per side did the job for me. iOpener just did not get hot enough

Phil R -

Étape 4

Posez une ventouse sur la coque arrière du téléphone, aussi près que possible du milieu du bord inférieur.
Si votre écran est méchamment fissuré, recouvrez-le d'une couche de ruban adhésif transparent pour que la ventouse adhère mieux. Vous pouvez aussi utiliser du ruban adhésif épais à la place de la ventouse. Si aucune des deux solutions ne marche, vous pouvez coller la ventouse à l'écran cassé avec de la superglue.
Tirez fortement et constamment sur la ventouse pour ouvrir un espace entre la coque arrière et le châssis.
Insérez la pointe d'un médiator dans l'espace.
En raison des tolérances minimes, il vous faudra peut-être essayer à plusieurs reprises de chauffer avec l'iOpener et de tirer sur la ventouse avant d'y arriver.
Si vous avez du mal, refaites chauffer le bord et réessayez.
Ne forcez pas avec le médiator, vous risquez sinon de fissurer la vitre arrière.

I have found it easier to use an iFlex on the camera side to get in enough to get an opening pick in. Then work the pick towards either end slowly and down the ends, making sure it’s warm to the point of being almost to hot to hold. Slow, gentle pressure t open it like a clam ;)

Stow - 13/01/21

While pulling on the back glass with the suction cup, I found it helpful to use something like the opener tool to press down on the frame. Made it easy to pull open even with the iOpener.

Ryan Sammons -

Étape 5

Faites glisser le médiator d'un côté à l'autre du bord inférieur pour trancher l'adhésif.
N'essayez pas de couper l'adhésif à côté des coins du téléphone, là où le verre est incurvé, vous risqueriez de fissurer la vitre.
Laissez votre médiator dans la jointure pour empêcher que la colle adhère de nouveau.

Étape 6

Posez un iOpener chauffé sur le bord gauche de la coque arrière pendant deux minutes.

Étape 7

Posez une ventouse sur la coque arrière, aussi près que possible du milieu du bord gauche.
Tirez fortement et constamment sur la ventouse pour ouvrir un espace entre la coque arrière et le châssis.
Insérez la pointe d'un médiator dans l'espace.
La vitre étant incurvée de ce côté, vous ne pouvez pas insérer profondément le médiator. Il suffit d'insérer la pointe du médiator sous le bord du verre pour continuer.
En raison des tolérances minimes, vous devrez peut-être vous y prendre à plusieurs fois.
Si vous avez du mal à ouvrir l'espace, faites chauffer plus le bord et réessayez.
Vous pouvez également déposer quelques gouttes d'alcool isopropylique à haute concentration (plus de 90 %) dans la jointure pour contribuer à faire céder l'adhésif.
Ne forcez pas avec le médiator, vous risquez sinon de fissurer la vitre arrière.

Étape 8

Une fois que le médiator est sous le bord de la vitre, faites-le pivoter vers le bas et enfoncez-le plus pour décoller complètement la coque arrière.

Étape 9

Parcourez le bord gauche du téléphone avec le médiator pour décoller la coque arrière.
Faites attention en arrivant au niveau de l'encoche des boutons de volume et de marche. La découpe dans la vitre est plus fragile.
Laissez le médiator sous le bord gauche de la vitre, à côté du coin supérieur gauche, pour empêcher l'adhésif de recoller.

Étape 10

Posez un iOpener chauffé sur le bord droit de la coque arrière pendant deux minutes.
Un sèche-cheveux, un pistolet à air chaud ou une plaque chauffante peuvent également faire l'affaire. Faites cependant attention à ne pas surchauffer le téléphone. L'écran et la batterie sont tous deux susceptibles à la chaleur.

Étape 11

Posez une ventouse sur la coque arrière, aussi près que possible du milieu du bord droit que possible.
Tirez fortement et constamment sur la ventouse pour ouvrir un espace entre la coque arrière et le châssis.
Insérez la pointe d'un médiator dans l'espace.
Comme pour le côté gauche, vous devrez faire pivoter le médiator vers le bas pour l'introduire complètement sous la coque arrière.

Étape 12

Faites glisser le médiator sous le bord droit du téléphone pour décoller la coque.
Laissez votre outil en haut du bord droit de la vitre pour éviter que la colle adhère de nouveau.
Il est possible qu'à ce moment, un ou deux des autres médiators tombent de la coque . Si c'est le cas, mettez-le ou les de côté, car il est peu probable que le bord inférieur colle de nouveau.

Étape 13

Posez un iOpener chauffé sur le bord supérieur de la coque arrière pendant deux minutes.

Étape 14

La vitre est incurvée à côté des coins de la coque arrière et risque de se fissurer. Soyez prudent au cours de cette étape pour éviter d'abîmer votre coque.
Faites progressivement glisser votre médiator depuis le bord droit de l'appareil jusqu'au coin supérieur droit.
Continuez à trancher tout le long du bord supérieur pour décoller complètement l'adhésif de la coque arrière.
Si vous commencez à avoir du mal à progresser, arrêtez-vous et refaites chauffer avant de continuer.

Étape 15

Soulevez lentement la coque arrière. Servez-vous des médiators pour finir de trancher l'adhésif.
Retirez la coque arrière.
Lors du remontage :
Voici venu le bon moment pour rallumer votre téléphone et tester s'il fonctionne avant de le refermer. N'oubliez pas de le réteindre complètement avant de reprendre le remontage.
Retirez les éventuels restes ou morceaux d'adhésif avec vos doigts ou une pincette. Appliquez de la chaleur s'il est trop difficile de décoller l'adhésif.
Si vous utilisez des adhésifs pré-découpés, suivez ce tutoriel.
Si vous utilisez un adhésif double-face, suivez ce tutoriel.

Étape 16

Avec un tournevis cruciforme #00, dévissez les cinq vis de 4 mm de long qui fixent le cache de la carte mère.
Tout au long de cette réparation, gardez la trace de chacune des vis et veillez à les revisser toutes là où elles étaient auparavant.

Étape 17

Tirez sur le cache de la carte mère avec une pincette pour le détacher du châssis central en plastique.
Ne retirez pas encore complètement le cache, car il est toujours attaché à la bobine de charge sans fil.

Étape 18

Décollez délicatement la bobine de charge de l'appareil.
Retirez-la.
La bobine est fixée au reste de l'appareil par des contacts à ressort. Vous n'avez donc besoin de débrancher aucun connecteur.
Lors du remontage, revissez d'abord les vis du cache de la carte mère, puis alignez correctement la bobine de charge et appuyez fermement dessus pour qu'elle adhère correctement.

Étape 19

Faites levier avec une spatule (spudger) pour débrancher le connecteur de la batterie.
Quand vous débranchez des connecteurs comme celui-ci, faites attention à ne pas déloger les petits composants montés en surface autour de la prise.

Étape 20

Avec un tournevis cruciforme #00, retirez les cinq vis de 4 mm de long qui fixent le haut-parleur et le châssis central inférieur.

Étape 21

Insérez la pointe d'une spatule ou une pincette dans l'encoche du coin supérieur gauche du châssis central et faites levier pour détacher les clips qui le maintiennent en place.
Retirez le haut-parleur et le châssis central inférieur.

Étape 22

Faites levier avec une spatule pour déconnecter les nappes principale et secondaire de la carte fille en bas de l'appareil.
Pour rattacher un connecteur à pression comme celui-ci, alignez-le soigneusement et appuyez d'un côté jusqu'à ce qu'il s'emboîte, puis recommencez de l'autre côté. N'appuyez pas au milieu. Si le connecteur n'est pas aligné correctement, les broches risquent de se déformer et de causer des dégâts irréversibles.

Étape 23

Soulevez et déconnectez les nappes principale et secondaire de leur prise sur la carte mère.

Étape 24

Décollez et retirez délicatement les nappes principale et secondaire.

Étape 25

Faites levier sur la nappe principale d'écran avec une spatule pour la débrancher de la carte mère.

Étape 26

Décollez et repliez délicatement la nappe d'écran de côté pour dégager la carte mère et la batterie.

Étape 27

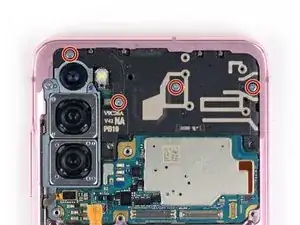

Avec un tournevis cruciforme #00, dévissez les quatre vis de 4 mm de long, qui fixent le châssis interne supérieur.

Étape 28

Insérez la pointe d'une spatule dans l'encoche à droite du châssis interne supérieur et faites levier afin de défaire les clips qui le fixent.
Retirez le châssis interne supérieur.

Étape 29

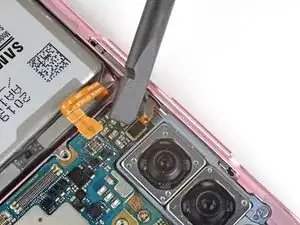

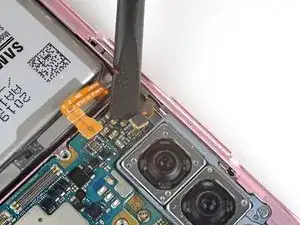

Faites levier avec une spatule pour débrancher la nappe des boutons latéraux de sa prise sur la carte mère.

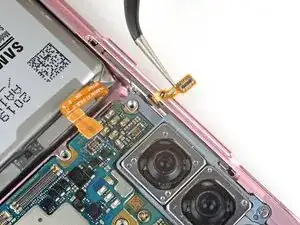

Avec une pincette, repliez la nappe pour dégager l'accès à la carte mère.

Étape 30

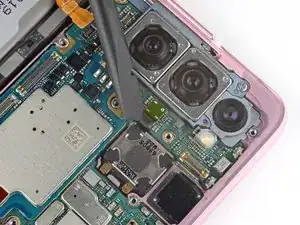

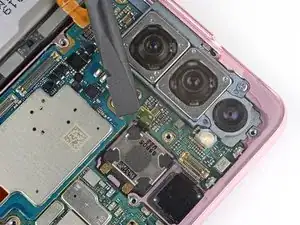

Faites levier pour déconnecter la nappe de la caméra frontale de sa prise sur la carte mère.
Repliez la nappe de côté.

Étape 31

Faites levier sur la nappe des capteurs frontaux afin de la débrancher de la carte mère.
Repliez la nappe de côté.

Étape 32

Avec un tournevis cruciforme #00, dévissez les deux vis qui fixent l'ensemble carte mère et caméra :
Une vis de 4 mm de long
Une vis de 3 mm de long

Étape 33

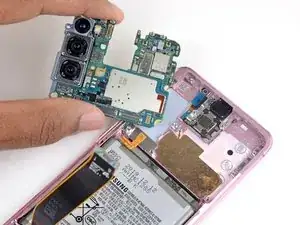

Insérez l'extrémité plate d'une spatule sous le coin inférieur gauche de l'ensemble carte mère et faites levier, pour la détacher du reste du téléphone.
Retirez l'ensemble carte mère.

Étape 34

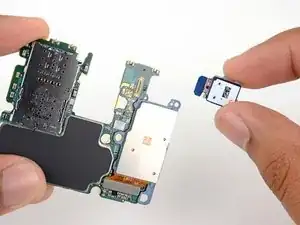

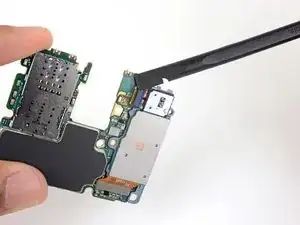

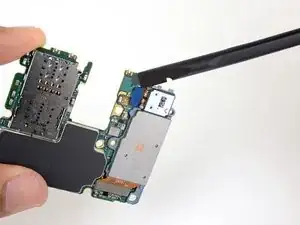

Faites levier avec le bout plat d'une spatule pour débrancher le connecteur de la caméra ultra grand-angle de sa prise sur la carte mère.
Retirez le module caméra ultra grand-angle.
Le module est légèrement fixé au châssis de l'autre caméra par une petite goupille, mais vous devriez pouvoir le détacher facilement.

Étape 35

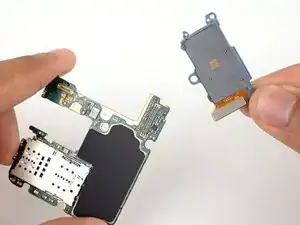

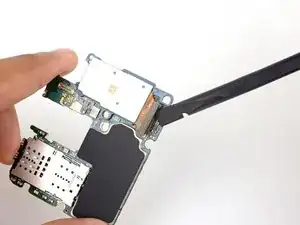

À l'aide d'une spatule, faites levier et déconnectez le connecteur des caméras grand-angle et téléobjectif de leur prise sur la carte mère.
Retirez le dernier module caméra.

Conclusion

Comparez votre module caméra de remplacement à la pièce d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle caméra avant de commencer le remontage.

Pour remonter votre téléphone, suivez les instructions ci-dessus en sens inverse.

Quand vous avez fini votre réparation Samsung Galaxy S20, consultez ce tutoriel pour tester votre réparation.

Déposez vos déchets électroniques dans un point de recyclage certifié.

Votre réparation Samsung Galaxy S20 ne s’est pas passée comme prévu ? Consultez notre Forum pour obtenir de l’aide au diagnostic.
