Changement moteurs Cricut Maker

Rédigé par : Collin Kidd

Commentaires : 18

Difficulté

Difficile

Étapes

Temps nécessaire

1 - 2 heures

Introduction

Le Circut Maker est alimenté par deux moteurs. Si votre appareil ne bouge pas du tout alors qu'il est toujours sous tension, il se peut que les moteurs aient besoin d'être changés. Les moteurs n'étant pas identiques, veillez à identifier celui qui est défectueux avant de commencer.

Avant de commencer votre réparation Cricut Maker, veillez à éteindre l'appareil et à le débrancher.

Outils

Étape 1

Pour retirer le cache de la jointure, utilisez un outil pour ouvrir iFixit, et faites levier sur le périmètre du cache pour le détacher.
Si vous forcez trop, vous risquez de le casser, car il est très fragile.
Il y a pas mal d'adhésif pour fixer le cache, il faudra donc peut-être un peu de patience et de doigté pour le soulever.
Retirez le cache de la jointure et mettez-le de côté.

The outer two attachment points of my Cricut were actually glued on, and I had to reach in with the torx driver and remove them while the strip was still on, to be able to get the lid off. On inspection, there would have been no way to lift the strip off in the way described here.

cjberry -

Étape 2

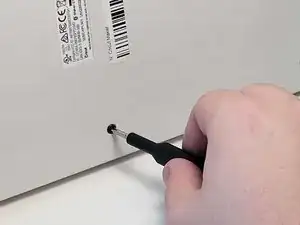

Retirez les quatre vis Torx Security TR8 de 10 mm qui maintiennent le couvercle en place.

Étape 3

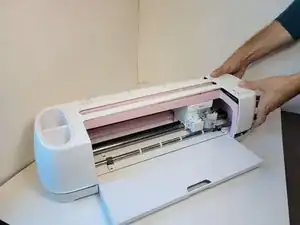

Retournez la machine de découpe, de façon à ce que l'arrière soit face à vous.
Recherchez les petits rectangles au dos de l'appareil. Ils sont séparés par des connecteurs cylindriques.
Insérez un ou deux médiators iFixit dans la jointure reliant le couvercle à l'appareil, et utilisez l'outil pour ouvrir iFixit pour faire levier vers le haut le long de la jointure.
Cette étape devrait faire apparaître les connecteurs cylindriques.

The lid of my Cricut maker 3 was removable by pulling upwards, while the lid was still open. It slides right off. The prying approach as described in this step is unnecessary, and could break the attachment points if forced.

Chris Schnabel -

Étape 4

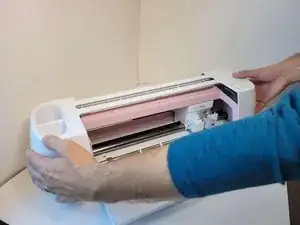

Appuyez sur le couvercle.
Poussez le couvercle vers l'extérieur pour le détacher des dispositifs de fermeture.

Where is/are the steps to get to the point of seeing the motor? I've got the top cover off, but that doesn't reveal the motor. There are steps missing between 4 and 5.

Patty Ellis -

There are x7 small screws on the inside upper panel that have to be removed as well as x4 long screws under the feet of the machine.

I had to turn on my machine and send a project to it to have the cutter mechanism move out of the way to remove some of the screws. Once all the screws have been removed the case can be pulled away, but you have to be careful when removing because there are some wires connecting the buttons on the case to the harddrive.

Margarita Armendariz -

Where can I get the replacement part(s) to make the door stay up and open?

David L Dabbs -

Étape 5

À l'aide de vos mains ou d'un outil pour ouvrir, retirez les quatre cache-patins qui recouvrent quatre vis.
À l'aide d'un tournevis cruciforme #1, retirez les quatre vis de 41 mm des patins.

Étape 6

Retirez les sept vis (quatre vis de 8,5 mm et trois vis de 12,5 mm) au bas de l'appareil, ce qui vous permettra de retirer le cache inférieur ultérieurement.
Utilisez un tournevis cruciforme #1 pour retirer les quatre vis de 8,5 mm de la partie inférieure de l'appareil.
Utilisez un tournevis cruciforme #0 pour retirer les trois vis de 12,5 mm.

Étape 7

Posez l'appareil sur le côté.
Pour retirer les sept vis de 10 mm situées sous la face supérieure de l'appareil, utilisez un tournevis cruciforme #1 avec extension flexible.

Étape 8

Soulevez le boîtier supérieur de la base de la machine.
Une fois ce boîtier retiré, vous avez accès aux composants internes de votre machine de découpe.

When removing the top of the case, be sure to disconnect the daughter board on the right side of the machine.

Tovakiin -

Étape 9

Utilisez un tournevis cruciforme #1 pour retirer les quatre vis de 10 mm sur le côté de l'appareil, à côté des moteurs.
Utilisez un tournevis cruciforme #1 pour retirer les deux vis de 22 mm.

Étape 10

Utilisez un tournevis cruciforme #1 pour retirer deux vis cruciformes de 10 mm. Celles-ci sont parallèles l'une à l'autre, une de chaque côté de la machine.
Utilisez un tournevis cruciforme #1 pour retirer deux vis de 8 mm, celles-ci sont également parallèles l'une à l'autre, de chaque côté de la machine.

Note the empty screw hole in the second photo, on the front, just beneath the plastic fin.

How was this removed without damaging the fin?
Hint: Since we've already removed the screws holding the right side cover in Step 9, the cover could be moved inward, providing access to that screw, IF we had already removed the lid attachment/hinge mechanism and rear inside cover.

JCinGG - 24/02/24

Étape 11

Débranchez le connecteur du faisceau de câbles du moteur, des deux côtés de la machine. Pour ne pas l'abîmer, retirez délicatement le connecteur de la prise à l'aide d'une spatule (spudger).

I need to replace that bundled connector cord - where can I find one?

Jade9767 -

Étape 12

À l'aide d'un tournevis cruciforme #1, retirez une vis de 10 mm des deux côtés de l'appareil. Cela permettra de détacher les câbles qui sont vissés sur les côtés de l'appareil.
Une fois les vis retirées et les câbles détachés, vous pouvez soulever le bloc principal de la base et le mettre de côté.

Étape 13

Retirez un total de sept vis de 10 mm de la face inférieure de la porte.
Un côté comporte deux vis de 10 mm.
L'autre côté comporte cinq vis de 10 mm.

Why is this step here, and not a step to remove the lid attachment hinge mechanism and rear inside cover?
It is not necessary to remove the front door for this procedure.

JCinGG - 24/02/24

Étape 14

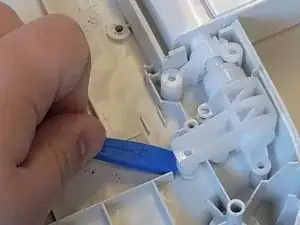

Soulevez la porte des charnières à l'aide d'un outil pour ouvrir iFixit.
Faites levier vers le haut et vers vous, pour retirer la porte des charnières.

Étape 15

Utilisez un tournevis cruciforme #1 pour retirer les quatre vis de 5 mm qui fixent le moteur sur le côté gauche de la machine.

In this step, we can see the lid attachment hinge mechanism has been removed.

How was that done? And how are the damper/spring units adjusted after they are reinstalled?

I also don't know why this motor needs to be removed to replace a belt.

JCinGG - 24/02/24

Étape 16

Retirez le moteur de l'appareil.

No need to remove this for a belt replacement.

JCinGG -

Étape 17

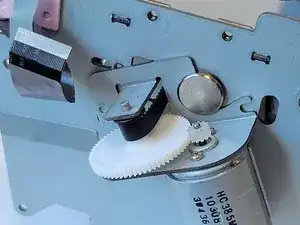

Sous le moteur se trouve un engrenage en plastique blanc. Retirez-le délicatement de son axe.

Étape 18

Retirez la rondelle de la vis supérieure située au-dessus du moteur.
Nous avons constaté que c'était plus facile à la main.

That "washer" is properly known as an "E-clip".

JCinGG -

Do you know here i can get a replacement for the large white gear that drives the belt?

Rom Koutnik -

Étape 19

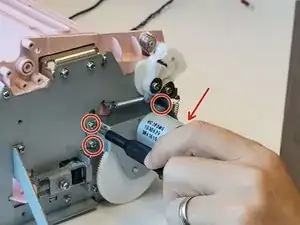

Retirez les deux vis de 5 mm du moteur du côté opposé, à l'aide d'un tournevis cruciforme #2.

I fail to see why this motor needs to be removed from it's bracket.

Steps 21 and 22 should already have been done first, then you can just push the axle pin out, and free the gear from the belt.

JCinGG -

Bonjour, à quel moment enlève t on l'arrière de la machine pour accéder au porte outil?

Maserati Rolish -

Étape 20

Tournez et retirez le moteur de la machine.
Evitez de toucher les différents disques tachymétriques de ces moteurs.

Avoid touching the various tach disks on these motors.

JCinGG -

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
