Changement panneau arrière Xbox Series X

Rédigé par : Carsten Frauenheim
  • Commentaires : 0
Changement panneau arrière Xbox Series X

Difficulté

Modérée

Étapes

7

Temps nécessaire

Aucune estimation

Introduction

Tutoriel prérequis uniquement ! Il explique comment enlever le panneau arrière uniquement, il n'y a aucune utilité à l'utiliser seul.

  1. 3bZJo5AEqOISmVxU
    3bZJo5AEqOISmVxU
    kGOaBCslJWZrcPUf

    • Avant de commencer, éteignez complètement la console et débranchez tous les câbles qui en partent.

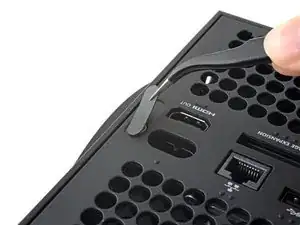

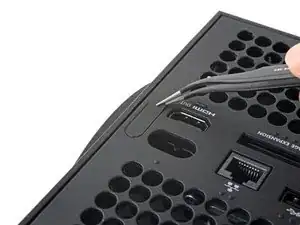

    • Utilisez une pincette pour enlever l'autocollant qui cache la première vis du panneau arrière, elle est proche de la base de la console.

  2. QVtqrbDsBgrw6WZq
    QVtqrbDsBgrw6WZq
    IVS6BushCHXDMTuP
    wWNRqGPUqtlhrNV2

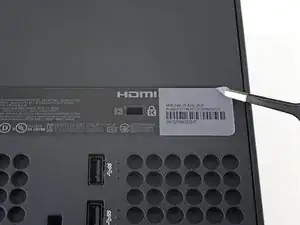

    • Utilisez une pincette arrondie pour décoller l'autocollant large sur l'arrière du panneau pour révéler la seconde vis.

    • Vous avez juste besoin de décoller l'autocollant jusqu'à ce que vous voyez la vis. Pas besoin de le retirer complètement.

    • Techniquement ce sont des autocollants de garantie, mais pas d'inquiétude : Microsoft n'as pas légalement le droit de retirer votre garantie, tant que vous n'abîmez rien. Donc soyez tranquille !

  3. aqjZt2Xb3m3aolZQ

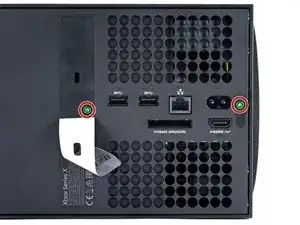

    • Utilisez un tournevis Torx T8 pour enlever les deux vis de 7,2 mm de long, qui fixent le panneau arrière.

    • Au long de cette réparation, notez l'emplacement des vis et remettez-les par la suite au même endroit, afin d'éviter tout dommage.

  4. m4ius4PHhbf1vBgc
    m4ius4PHhbf1vBgc
    dAiRHFUnRejZqcLE
    IbXFLL4MqqboGYqR

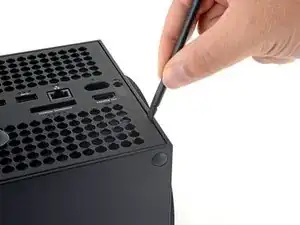

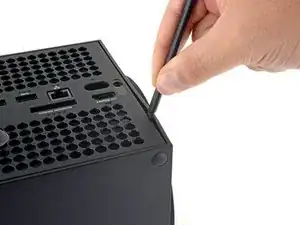

    • Insérez le bout plat d'une spatule (spudger) dans la fente entre le panneau arrière et la coque de la console, sur le côté gauche.

    • Faites levier avec la spatule en prenant appui sur l'extérieur de la console. Soulevez ainsi le panneau arrière pour le détacher de ses clips.

  5. v3nCqkOqZPiQPTiV
    v3nCqkOqZPiQPTiV
    enZdeM2q3kplUM35

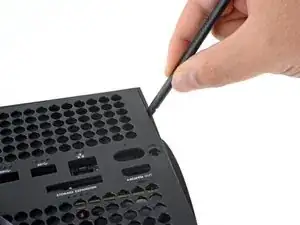

    • Insérez le bout plat de la spatule dans la fente entre le panneau arrière et la coque de la console, sur le côté droit.

    • Faites levier sur le panneau arrière pour le dégager des clips de verrouillage.

  6. T3KZEDU3kapNSLob
    T3KZEDU3kapNSLob
    dTuJey3MhNX4153H
    3Uhf3MV2ssejZD2H

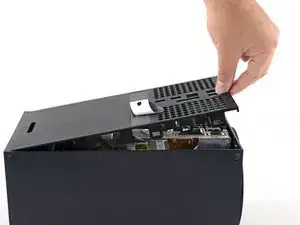

    • Saisissez le panneau arrière par l'ouverture que vous venez de faire et détachez-le de la coque de la console, afin de déclipser les côtés.

    • Pendant le réassamblage, appuyez le long des côtés du panneau arrière afin de le remboîter.

  7. uldRdnlZxZAALgGC
    uldRdnlZxZAALgGC
    LL1Kmc3SnuUNCMOg
    cxQDaTGO2Zcg2IFW

    • Le panneau arrière s'insère dans l'espace en haut de la coque.

    • Inclinez le panneau arrière vers le haut et éloignez-le du bord supérieur de la coque pour le dégager de l'espace.

    • Retirez le panneau arrière.

Conclusion

Pour remonter votre appareil, suivez ce tutoriel dans le sens inverse.
