Changement panneau frontal batterie externe multifonction FixHub

Rédigé par : Nick Schultz
  • Commentaires : 0
Changement panneau frontal batterie externe multifonction FixHub

Difficulté

Modérée

Étapes

11

Temps nécessaire

15 - 30 minutes

Introduction

Suivez ce tutoriel pour remplacer le panneau frontal rayé ou endommagé de votre batterie externe multifonction FixHub.

  1. BpRu2oW2lUEt2upe
    BpRu2oW2lUEt2upe
    fjYIBOB3VJ43jtTM
    l4sG4aTAeZC2fdtM

    • Laissez la batterie de votre batterie externe multifonction FixHub se vider à moins de 25 % avant de commencer cette réparation. Une batterie lithium-ion chargée peut prendre feu si elle est endommagée.

    • Pour cela, appusez sur le bouton d'action bleu enfoncé pendant cinq secondes.

    • Fermez la béquille.

  2. GZUYrervSiBhFRlS
    GZUYrervSiBhFRlS
    S4iosjj4nSfCgakR

    • Tout au long de cette réparation, FixMat gardez la trace de chaque vis et veillez à la revisser exactement là d'où elle vient.

    • Utilisez un tournevis Torx T10 pour retirer les deux vis de 8 mm de long qui fixent le cache arrière.

  3. X6k4SSPLDUySEFjE
    X6k4SSPLDUySEFjE
    tQPWUA4nLXQmkjra
    L2GSGFRkhKaVEAwD

    • Saisissez le cache arrière et tirez le bord inférieur vers vous.

    • Retirez le cache arrière.

    • N'essayez pas de retirer le boîtier lorsque la batterie est encore connectée, vous risqueriez de casser le connecteur de la batterie.

    • Lors du remontage, accrochez d'abord le bord supérieur du cache arrière, puis appuyez sur le bord inférieur pour le mettre en place.

  4. cFoEkdcnK2SLXgVb
    cFoEkdcnK2SLXgVb
    ocPeqlUwvDTQEIZd

    • Pour éviter toute décharge électrique, n'utilisez pas d'outils métalliques pour débrancher la batterie.

    • Insérez l'extrémité plate d’une spatule (spudger) dans l'une des encoches situées de part et d'autre du connecteur de la batterie. Elles sont spécialement conçues pour cela !

    • Utilisez le spatule pour commencer à soulever le connecteur.

    • Si c'est la première fois que vous débranchez la batterie, vous devrez peut-être forcer un peu.

  5. 45eQHVI1siOLMChW
    45eQHVI1siOLMChW
    TMx1aTUZs6WjZxBW
    CmaMuoL3hDFGdiXu

    • Répétez l'opération et faites levier sur les deux côtés du connecteur de la batterie pour le retirer des deux fiches, suffisamment pour que vous puissiez le saisir facilement avec vos doigts.

    • Vous devrez peut-être repositionner votre spatule pour détacher complètement le connecteur de la batterie. Faites attention à ne pas casser la carte si vous faites levier contre elle.

  6. UJD4lDjoNhJcFARt
    UJD4lDjoNhJcFARt
    TCeARe2eytxWL5yb

    • N'essayez pas de forcer le connecteur ou vous pourriez vous blesser sur les bords métalliques du boîtier. Si le connecteur ne se détache pas facilement, continuez à soulever avec votre spatule, jusqu'à ce que le connecteur soit suffisamment dégagé pour être facilement déconnecté.

    • Saisissez le connecteur de la batterie par ses bords et tirez tout droit vers le haut pour le débrancher.

  7. TfkHX4NxPwGroGMB
    TfkHX4NxPwGroGMB
    KtDqeKHMABl4EgTx
    NcLHAG1UJIGNWH2Z

    • Lors du remontage, suivez les étapes suivantes pour rebrancher la batterie :

    • Insérez les câbles derrière le connecteur, de manière à ce que le côté du connecteur avec les icônes positif (+) et négatif (-) soit tourné vers l'extérieur.

    • Assurez-vous que les câbles ne sont pas coincés par le boîtier.

    • Alignez le connecteur sur ses deux fiches métalliques de sorte que le côté négatif (-) se trouve à gauche du port USB-C et le côté positif (+) à droite.

    • Faites glisser le connecteur sur ses fiches et poussez fermement vers le bas jusqu'à ce qu'il soit complètement en place.

  8. LuqFHYx1OkajCHYj
    LuqFHYx1OkajCHYj
    lKmqNTDfZOnQab6N

    • Placez vos doigts sur les vis du cache arrière et poussez légèrement le châssis hors du boîtier.

  9. rr5Om2YrwgKeQvLv
    rr5Om2YrwgKeQvLv
    jHSOOSaVMdvWjp3I
    QiFjnGmJT6GSNruJ

    • Faites glisser le châssis complètement hors du boîtier, en veillant à ce que le connecteur de la batterie ne reste pas coincé.

    • Lors du remontage :

    • Assurez-vous que la batterie est déconnectée avant de glisser le châssis dans le boîtier. Sinon, vous risquez de casser le connecteur de la batterie.

    • Insérez le côté connecteur de batterie du châssis dans l'extrémité du boîtier la plus proche de la béquille et faites-le glisser en place.

  10. oJUKNMcZCZQlQRFQ
    oJUKNMcZCZQlQRFQ
    oHbIVb5QMJYNZitM
    YL14rMQtquUICMGb

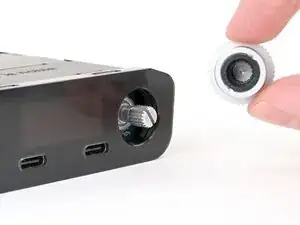

    • Retirez la molette tout droit du panneau frontal.

  11. M4FyXbQsW2PvABsq
    M4FyXbQsW2PvABsq
    2EVCyKlOdNoqXj6O
    uFtpclP2GV3MVTol

    • Utilisez vos doigts pour appuyer sur les deux languettes de verrouillage qui maintiennent le panneau frontal en place.

    • Appuyez sur les clips eux-mêmes (juste derrière le panneau frontal) et non sur les découpes situées sur le bord supérieur du panneau frontal.

    • Tout en appuyant sur les languettes, écartez le panneau frontal du châssis en le poussant et retirez-le.

    • Lors du remontage :

    • Accrochez d'abord le bord inférieur du panneau frontal, puis poussez le bord supérieur jusqu'à ce qu'il s'enclenche.

    • Assurez-vous que les deux ports USB-C glissent dans leurs découpes sur le panneau frontal et ne sont pas coincés en dessous.

Conclusion

Pour remonter votre batterie externe multifonction FixHub, suivez ces instructions dans l'ordre inverse.

Votre réparation batterie externe multifonction FixHub ne s'est pas passée comme prévu ? Essayez quelques diagnostics de base, ou bien demandez de l'aide sur notre Forum].
