Changement port jack Lunii - Ma Fabrique à Histoires v2

Rédigé par : Gabriel V
  • Commentaires : 2
Changement port jack Lunii - Ma Fabrique à Histoires v2

Difficulté

Modérée

Étapes

13

Temps nécessaire

Aucune estimation

Introduction

Petit tuto pour le remplacement du port jack soudé sur le PCB par un port en montage panneau

Il sera positionné quasiment au même endroit que l'ancien

  1. EuGnOMhIXn1dWHGJ

    • Retirer les 4 vis Torx 6 situées à l'arrière de l'appareil.

    • Les vis étant logées au fond d'un trou, il vous faudra un embout particulièrement long ou encore mieux, un tournevis.

  2. FtXgfvg3PcfEYCpA
    FtXgfvg3PcfEYCpA
    lTlCD3ADrZdfwy3X
    trwqrROtP1fXqE2y

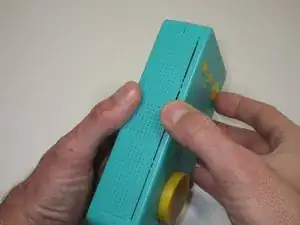

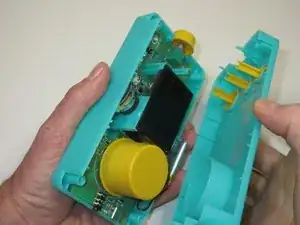

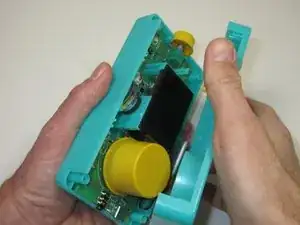

    • Séparer les deux parties de la boîte, en prenant soin de bien ouvrir la boîte par le haut, afin de se retrouver avec le contenu de la boîte toujours en place dans chacune des moitiés.

  3. TJkivxbInAtYYAPv
    TJkivxbInAtYYAPv
    YmyIjUm1o3xZPMdC

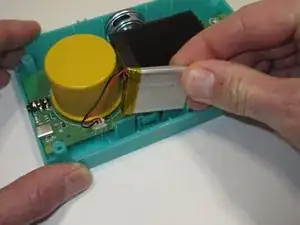

    • Retirer la batterie de son logement.

  4. ZAMB1DLv3U2LVDc5
    ZAMB1DLv3U2LVDc5
    U1ZPeoW2FPHnP2pQ

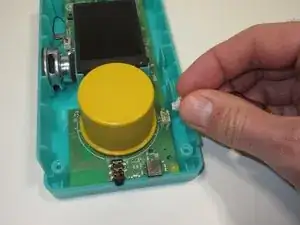

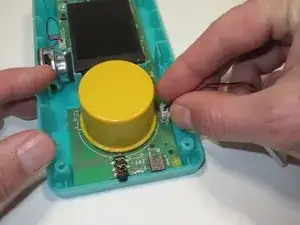

    • Le connecteur nécessite juste que l'on retire la prise délicatement.

    • Une certaine force peut être nécessaire suivant les connecteurs.

  5. C6DeMtM52eGl2nbn
    C6DeMtM52eGl2nbn
    sAHBdBAFnKuTKMue
    TCtxYxvbYfkXBPwU

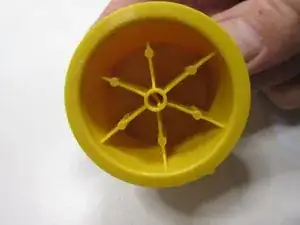

    • Retirer le bouton de sélection en le tirant vers le haut.

    • A noter pour le remontage, il y a un petit ergot sur l'un des côté de l'axe du bouton qui doit correspondre avec celui du composant sur le circuit imprimé.

  6. OgLwGPRHQZUcwLRP
    OgLwGPRHQZUcwLRP
    hrCI2m1IKetjjJx1

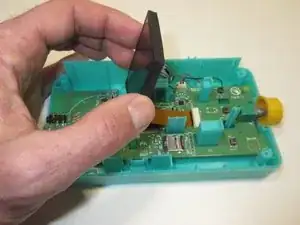

    • Soulever l'écran pour atteindre son connecteur.

  7. 1OLHWSQVOdsqQuLl
    1OLHWSQVOdsqQuLl
    MTJXWIgNDUAyV1m6
    IU6tqVjJJoSFft4X

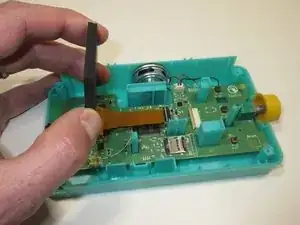

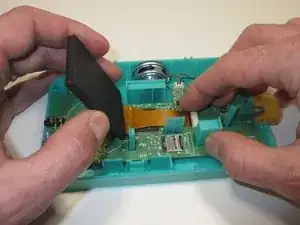

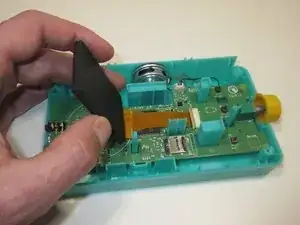

    • Débrancher l'écran en ouvrant le connecteur puis en faisant coulisser la nappe de l'écran dans celui-ci.

    • Pour ouvrir le connecteur, faire glisser la partie gauche de celui-ci vers la gauche.

    • Si la nappe ne sort pas librement du connecteur, inutile de forcer, c'est juste que le connecteur n'est pas assez ouvert.

  8. qqD1vxunQwWypyAn
    qqD1vxunQwWypyAn
    H65HgZUSRhngEefq

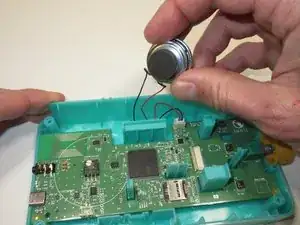

    • Retirer le haut-parleur de son logement.

  9. 6Xhclny2U1gChOsJ
    6Xhclny2U1gChOsJ
    HsB3XfOeuiWnQbNd
    X2vWO4YOkBcUSBjc

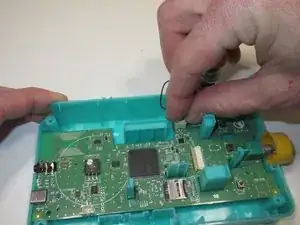

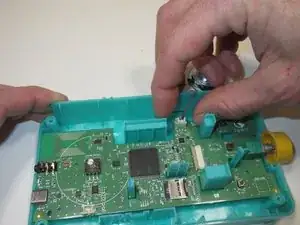

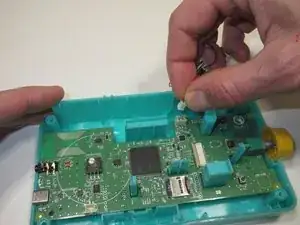

    • Le connecteur nécessite juste que l'on retire la prise délicatement.

    • Une certaine force peut être nécessaire suivant les connecteurs.

  10. 3qfQ34WAaokhmUVT
    3qfQ34WAaokhmUVT
    tOw2NLsFPFlQabON

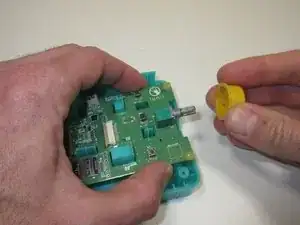

    • Retirer le bouton du volume en tirant dessus.

    • Le bouton possède un ergot, qu'il faudra remettre en face au moment du remontage.

  11. pFRKadgbLO1J2STV
    pFRKadgbLO1J2STV
    cM3gwBMUyvGxhKF2

    • La carte électronique se retire très simplement du boîtier puisqu'il n'y a pas de vis pour la maintenir en place.

    • Couper 4 longueurs de fils d'environ 5cm

    • Etamer légèrement les 2 côtés des fils ainsi que les cosses de l'embase

    • Souder les fils sur l'embase

    • Mettre du flux sur les soudures

    • Positionner la tresse de dessoudage sur les soudures

    • Mettre la panne du fer sur la tresse

Conclusion

Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.

Auteur

Gabriel V

Membre depuis le 06/11/16

279 Réputation

2 commentaires

Bonjour Gabriel,

Je pense que ton tuto n'est pas terminé?

Bilou -

Bonjour Bilou,

Arf oui en effet, je découvre qu'il a été publié alors que je l'avais laissé en privé le temp de terminer. J'ai eu un soucis avec le jack sélectionné qui a un fonctionnement inverse a celui d'origine. J'ai du magouiller en rajoutant un petit circuit inverseur, mais c'est franchement pas tip top comme solution.

Je vais le repasser en privé.

Gabriel V -
