Changement potentiomètre(s) DualShock 4 CUH-ZCT2

Rédigé par : Samuel

Commentaires : 3

Changement potentiomètre(s) DualShock 4 CUH-ZCT2

Difficulté

Modérée

Étapes

Temps nécessaire

10 - 20 minutes

Introduction

L'utilisation d'un joystick entraîne la rotation de deux supports à l'intérieur du stick et chacun de ces supports est relié à un potentiomètre. La fonction principale d'un potentiomètre est de mesurer la rotation et le mouvement précis du joystick. Un potentiomètre détecte les mouvements vers la gauche et la droite, tandis que l'autre détecte les mouvements vers le haut et le bas. À l'intérieur du potentiomètre se trouve un racleur métallique fixé à un support de montage blanc. Lorsque le support se déplace, l'endroit où le racleur entre en contact avec la piste change, ce qui permet d'enregistrer la position et le mouvement du joystick. Les dysfonctionnements d'un joystick sont principalement dus à l'usure du potentiomètre. Au fil du temps, le frottement du racleur contre la piste de résistance crée des imperfections.

Ce tutoriel vous montrera comment remplacer un potentiomètre endommagé d'une manette DualShock 4 (manette PS4). Le format de ce tutoriel peut également s'appliquer à une manette DualSense (manette PS5).

Vous n'avez pas besoin de compétences particulières pour suivre ce tutoriel.

Pour ce qui est de l'endroit où acheter le potentiomètre de remplacement, je vous recommande de l'acheter sur Amazon. Le lien que j'ai fourni pour le remplacement du potentiomètre dans la section outils est coûteux, vous pouvez trouver des options moins chères sur le site Web d'Amazon.

Outils

Pièces

Potentiometer Replacement

Étape 1

Prenez votre manette DualShock 4 qui a des problèmes de joystick.
À l'aide d'un tournevis cruciforme #00 , retirez les quatre vis de 6,0 mm qui fixent la coque arrière de la manette.
Attention au desserrage des vis ! L'utilisation d'un tournevis de taille inappropriée ou faire déraper le tournevis peut endommager de façon permanente les têtes de vis, ce qui rendra le démontage difficile.

Make sure when preparing to do this repair you check what replacements you need. There is 2 different styles that Sony has used.

Sam Closser -

Étape 2

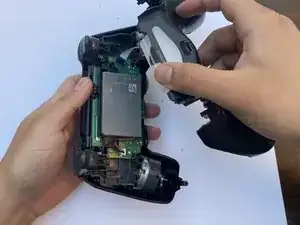

Pincez la poignée de la manette pour créer une ouverture.

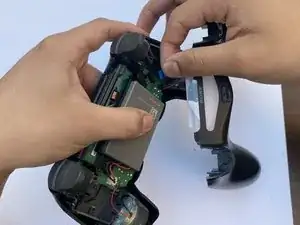

Introduisez le médiator dans l'ouverture, puis faites-le glisser dans la direction de votre choix.
Assurez-vous de faire cette manipulation de chaque côté de la manette. Utilisez un outil d'ouverture si elle est trop difficile à ouvrir.
Ouvrez la coque.
N'ouvrez pas la manette en forçant car une bande blanche est reliée à la carte mère. Ouvrez la coque avec précaution !

Étape 3

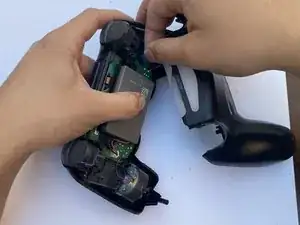

Après avoir ouvert le boîtier avec délicatesse, voici la bande blanche reliée à la carte mère.
Saisissez la bande blanche par son extrémité bleue et retirez-la avec précaution.

Étape 4

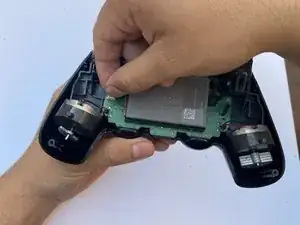

Après avoir retiré la moitié arrière de la coque, vous pouvez voir la batterie.
Déconnectez la batterie de la carte mère via le connecteur blanc.
Retirez la batterie.

Étape 5

Retirez le boîtier de la batterie en le retirant simplement.
Sur d'autres modèles, une vis maintient le boîtier de la batterie.
Ne retirez pas le boîtier de la batterie s'il est maintenu par une vis. Retirez d'abord la vis, puis le boîtier de la batterie.

Étape 6

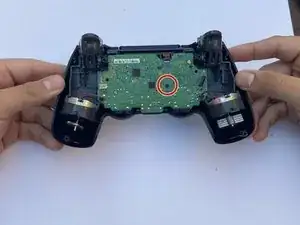

À l'aide du même tournevis cruciforme #00, retirez la vis de 6,0 mm qui fixe la carte mère et l'autre moitié de la coque de la manette.
Après cette étape, n'essayez pas encore de retirer la carte mère. Nous y arrivons dans l'étape suivante.

Étape 7

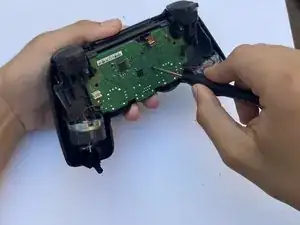

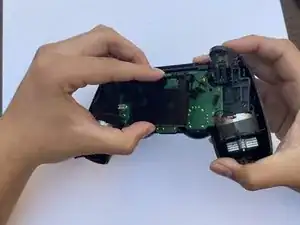

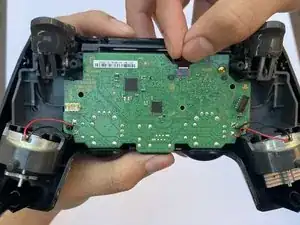

Remarquez la nappe reliée à la partie supérieure de la carte mère. Déconnectez-la avec vos doigts.

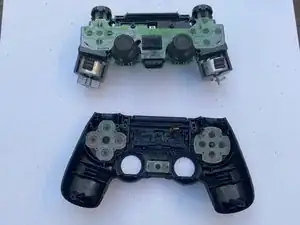

Séparer l'autre moitié de la coque et la carte mère.
Avant de séparer la coque de la carte mère, assurez-vous que la nappe qui était connectée en haut de la carte mère sorte par le trou d'où elle vient.

Étape 8

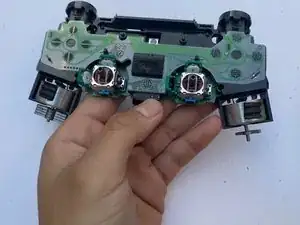

Nous allons nous concentrer à présent sur la carte mère.

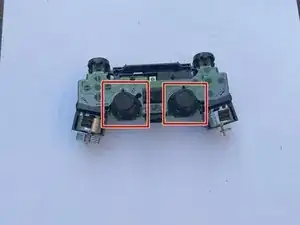

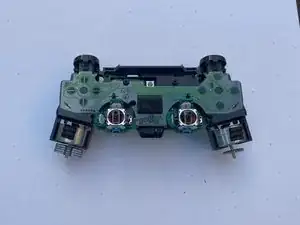

Retirez le capuchon du joystick qui ne fonctionne pas correctement. Si les deux joysticks sont défectueux, retirez les deux capuchons.

Étape 9

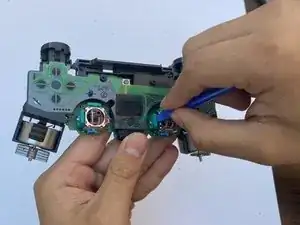

À l'aide de l'outil d'ouverture, faites levier pour ouvrir le boîtier contenant le potentiomètre endommagé.

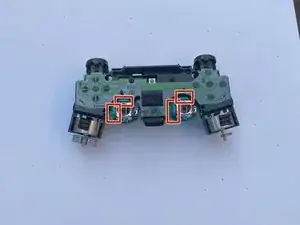

Le boîtier du dessus permet au stick analogique de se déplacer de gauche à droite. Le boîtier de gauche permet au stick de se déplacer de haut en bas. Je vous conseille de les retirer tous les deux pour vous assurer que tout fonctionnera parfaitement.

Étape 10

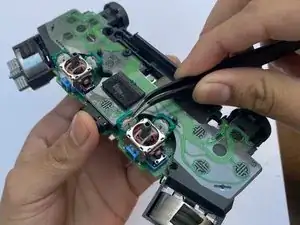

À l'aide d'une pincette, retirez le(s) potentiomètre(s) endommagé(s) qui se trouve(nt) à l'intérieur du boîtier que vous avez ouvert lors de l'étape précédente.

Étape 11

Prenez votre potentiomètre de rechange.
À l'aide d'une pincette, placez le nouveau potentiomètre dans le boîtier.
Placez le nouveau potentiomètre de manière à ce que les deux points situés en bas du potentiomètre soient au fond du boîtier.

Étape 12

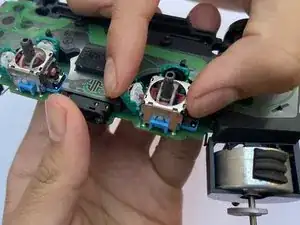

Assurez-vous que le trou du potentiomètre de remplacement est aligné avec le suiveur (sur cette première image, c'est le plastique orange qui dépasse).
Une fois que tout est en place, refermez le boîtier contenant le potentiomètre de remplacement.
Assurez-vous que vous entendez un clic et que le boîtier ne s'ouvre pas après l'avoir fermé. Cela permet de s'assurer que le potentiomètre ne tombe pas.

Conclusion

Pour remonter votre appareil, suivez ce tutoriel en sens inverse.

Auteur

Samuel

Membre depuis le 27/11/23

286 Réputation

2 commentaires

How the replacement of the metal springs should it repair the issue? isn't the conductive graphite in the green part of the potentiometer the part worned out?

Giacomo Cerino -

i would say it's both, before replacing the stick (or for inexperienced the whole pad) you could try cleaning the conductive graphite with a qtip with isopropyl alcohol, and that little curved metal part on the metal spring.
To me it didn't work but I haven't done it properly yet, I'm planning to retry it

chief -
