Changement relais compresseur mini-frigo Igloo IRF32BK

Rédigé par : Rizwan Laghari

Commentaires : 5

Changement relais compresseur mini-frigo Igloo IRF32BK

Difficulté

Modérée

Étapes

Temps nécessaire

1 heure

Introduction

Ce tutoriel décrit comment remplacer un relais de compresseur dans le mini-frigo Igloo IRF32BK.

Cette opération peut s'avérer très importante, car un relais de compresseur défectueux peut affecter le refroidissement, ce qui peut entraîner la détérioration de nombreux aliments.

Avant de suivre ce tuto, assurez-vous que votre réfrigérateur est débranché de la prise de courant, car si vous le laissez branché, vous risquez de vous électrocuter lorsque vous commencerez à remplacer le relais de compresseur.

En outre, soyez prudent lorsque vous manipulez le cutter. Une mauvaise utilisation du cutter peut entraîner des dommages inutiles, voire irréversibles.

Outils

Pièces

‎Mudder-Protector-0091-M

Étape 1

Sortez tous les aliments du réfrigérateur.

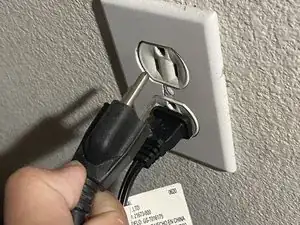

Débranchez l'alimentation électrique.
Retournez le réfrigérateur.
N'inclinez pas l'appareil, vous risquez d'abîmer le système gazeux.

Étape 2

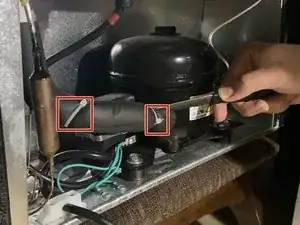

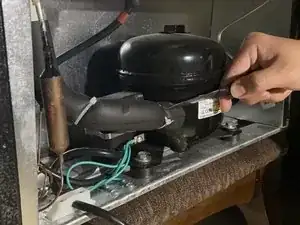

Utilisez un cutter pour enlever les attaches en plastique.
N'endommagez pas la protection en caoutchouc. Il est dangereux de remettre en service le mini-frigo si la protection est endommagée.

Étape 3

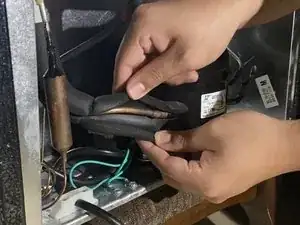

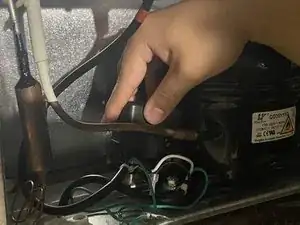

Utilisez vos pouces pour ouvrir la protection en caoutchouc.

Étape 4

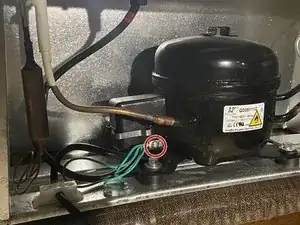

Utilisez le tournevis CR-V pour dévisser la vis, en tournant le tournevis dans le sens inverse des aiguilles d'une montre.

Étape 5

Utilisez un tournevis plat pour pousser vers le haut, afin d'ouvrir la charnière métallique.
Répétez cette même étape de l'autre côté.

Étape 6

Tout en éloignant les fils, retirez la boîte en plastique.

Étape 7

Placez un tournevis plat entre le relais de compresseur et le réservoir.
Agitez le tournevis de gauche à droite cinq fois.
Utilisez votre main pour retirer le relais de compresseur du réservoir.

Étape 8

Utilisez le tournevis plat pour pousser le câble blanc contre le relais de compresseur, afin de le déconnecter.

Étape 9

Connectez le câble blanc au nouveau relais.
Vous devez entendre un "clic" quand le câble est correctement connecté.

Étape 10

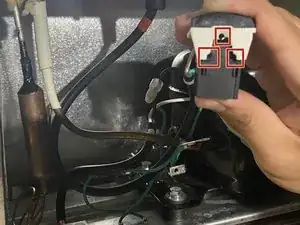

Faites correspondre et insérez les trous du relais aux connecteurs présents sur le réservoir.
Connectez d'abord le trou supérieur de la partie blanche du relais, puis connectez les autres trous.

Étape 11

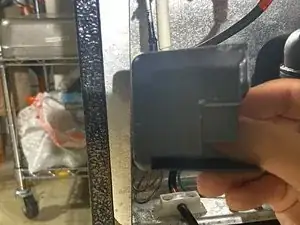

Tenez la boîte en plastique comme montré sur la photo et placez-la sur le relais de compresseur.
Fixez à nouveau la charnière métallique sur la boîte en plastique.
Vous devez entendre un clic lorsque vous remettez la charnière métallique en place.
Ces deux étapes doivent être effectuées en même temps pour que le système fonctionne.

Étape 12

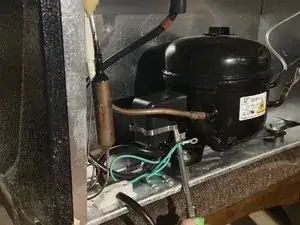

Fixez à nouveau la vis sur le fil vert et utilisez le tournevis CR-V pour la visser.
Reportez-vous à l'étape 4 si nécessaire, pour vous aider à réaliser cette étape.

Étape 13

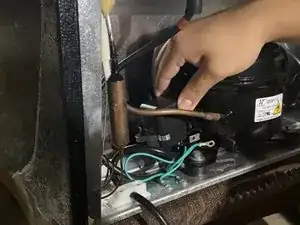

Remettez la protection en caoutchouc sur le tuyau métallique.

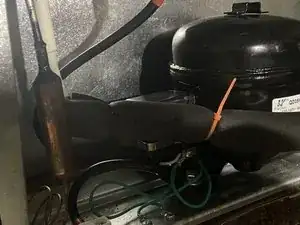

À l'aide de nouveaux colliers en plastique, fixez la protection en caoutchouc autour du tuyau.
