Introduction
Suivez ce tutoriel pour remplacer un rouleau d'impression déformé ou coincé dans votre appareil photo Polaroid I-2.
Le rouleau d'impression est un élément essentiel qui permet de répartir uniformément le réactif chimique sur le film lors du développement des photos. Lorsque vous retirez le rouleau d'impression, veillez à ni plier ni déformer le métal, afin de garantir le bon fonctionnement de l'appareil photo après le remontage.
-
-
S'il vous reste du film, prenez des photos puis retirez la pellicule ! Le démontage exposera la pellicule et l'endommagera.
-
Avant de commencer :
-
Mettez votre appareil photo hors tension et débranchez-le.
-
Mettez le bouchon de l'objectif pour éviter de rayer votre objectif pendant le démontage.
-
-
-
Utilisez le loquet situé sur le côté gauche de l'appareil photo pour ouvrir la trappe du compartiment film.
-
-
-
Pliez un morceau de tissu ou une serviette (ou le sac fourni) de manière à obtenir un petit carré.
-
Enfoncez le tissu suffisamment dans le compartiment du film pour empêcher la trappe de se refermer pendant le démontage.
-
-
-
Retournez l'appareil photo en veillant à ce que le chiffon reste dans le compartiment du film.
-
-
-
Avec un tournevis cruciforme, retirez les quatre vis de 3,9 mm de long qui fixent la coque inférieure.
-
-
-
Insérez la pointe d'un médiator sous le coin supérieur gauche de la coque inférieure, près du loquet.
-
Inclinez le médiator vers le haut et poussez-le pour le positionner entre la coque inférieure et la coque avant.
-
-
-
Faites glisser le médiator vers l'arrière de l'appareil photo pour détacher les clips le long du bord gauche.
-
Laissez le médiator dans le coin inférieur gauche pour empêcher les clips de se réenclencher.
-
-
-
Insérez la pointe d'un second médiator sous le coin supérieur droit de la coque inférieure.
-
Inclinez le médiator vers le haut et poussez-le pour le positionner entre la coque inférieure et la coque avant.
-
-
-
Faites glisser le médiator vers l'arrière de l'appareil photo pour détacher les clips le long du bord droit.
-
-
-

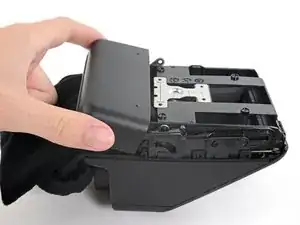

Inclinez l'arrière de la coque inférieure vers le haut et éloignez-la de l'appareil photo, en veillant à faire sortir le levier de la trappe du compartiment film de son logement.
-
Retirez la coque arrière.
-
-
-

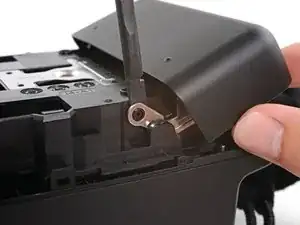

Insérez l'extrémité plate d'une spatule (spudger) entre la charnière gauche de la trappe et le châssis.
-
Tournez la spatule pour séparer l'œillet en caoutchouc de la charnière de sa tige dans le châssis.
-
Tirez la trappe vers l'avant de l'appareil photo pour déconnecter complètement sa charnière gauche.
-
-
-
Inclinez le bord gauche de la trappe vers le haut pour séparer l'œillet en caoutchouc de la charnière gauche.
-
Retirez la trappe.
-
-
-
Utilisez un tournevis cruciforme pour retirer la vis de 3,9 mm de long qui fixe le rouleau d'impression.
-
-
-

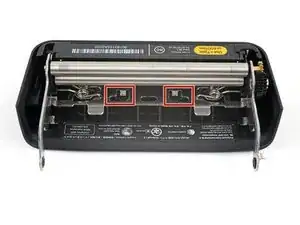

Utilisez la pointe d'une spatule pour appuyer sur les deux languettes en plastique, jusqu'à ce que leurs crochets se détachent du rouleau d'impression.
-
-
-

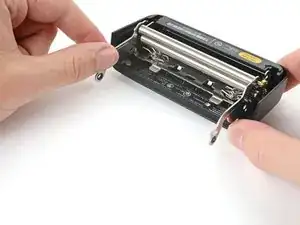

Saisissez le rouleau d'impression par l'un de ses bras et tirez-le tout droit hors de son boîtier en plastique.
-
-
-

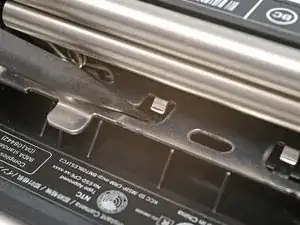

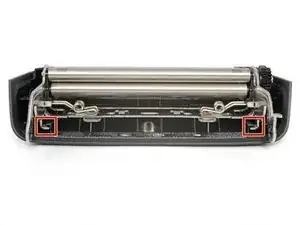

La partie inférieure du rouleau d'impression comporte deux rails métalliques en forme de L qui doivent se glisser sous les découpes dans le boîtier en plastique.
-

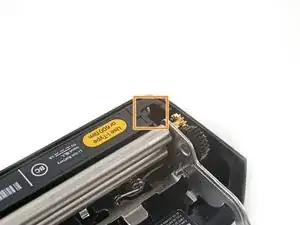

En haut du rouleau d'impression se trouvent deux crochets métalliques qui doivent s'insérer sous les coins supérieurs du boîtier en plastique.
-
Insérez le rouleau d'impression en l'inclinant vers le bas pour insérer d'abord les crochets avant de faire glisser les rails en place.
-
Enfoncez le rouleau d'impression dans son logement en plastique jusqu'à ce que vous entendiez les languettes en plastique s'enclencher.
-
Comparez votre rouleau d'impression (Polaroid I-2) de remplacement à celui d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs du nouveau rouleau d'impression avant de commencer le remontage.
Pour remonter votre appareil, suivez ces instructions en sens inverse.
Votre réparation Polaroid I-2 ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
