Changement ventilateur Xbox Series X

Rédigé par : Spencer Day
  • Commentaires : 0
Changement ventilateur Xbox Series X

Difficulté

Modérée

Étapes

13

Temps nécessaire

15 - 30 minutes

Introduction

Utilisez ce tutoriel pour remplacer un ventilateur défectueux sur la Xbox Series X. Vous pouvez aussi suivre ce tutoriel pour enlever votre ventilateur Xbox Series X sale, afin de le nettoyer.

Avant de commencer, éteignez complètement la console et débranchez tous les câbles. Pensez à faire toujours attention aux procédures concernant les décharges électrostatiques (ESD) pendant la réparation de la console.

  1. 3bZJo5AEqOISmVxU
    3bZJo5AEqOISmVxU
    kGOaBCslJWZrcPUf

    • Avant de commencer, éteignez complètement la console et débranchez tous les câbles qui en partent.

    • Utilisez une pincette pour enlever l'autocollant qui cache la première vis du panneau arrière, elle est proche de la base de la console.

  2. QVtqrbDsBgrw6WZq
    QVtqrbDsBgrw6WZq
    IVS6BushCHXDMTuP
    wWNRqGPUqtlhrNV2

    • Utilisez une pincette arrondie pour décoller l'autocollant large sur l'arrière du panneau pour révéler la seconde vis.

    • Vous avez juste besoin de décoller l'autocollant jusqu'à ce que vous voyez la vis. Pas besoin de le retirer complètement.

    • Techniquement ce sont des autocollants de garantie, mais pas d'inquiétude : Microsoft n'as pas légalement le droit de retirer votre garantie, tant que vous n'abîmez rien. Donc soyez tranquille !

  3. aqjZt2Xb3m3aolZQ

    • Utilisez un tournevis Torx T8 pour enlever les deux vis de 7,2 mm de long, qui fixent le panneau arrière.

    • Au long de cette réparation, notez l'emplacement des vis et remettez-les par la suite au même endroit, afin d'éviter tout dommage.

  4. m4ius4PHhbf1vBgc
    m4ius4PHhbf1vBgc
    dAiRHFUnRejZqcLE
    IbXFLL4MqqboGYqR

    • Insérez le bout plat d'une spatule (spudger) dans la fente entre le panneau arrière et la coque de la console, sur le côté gauche.

    • Faites levier avec la spatule en prenant appui sur l'extérieur de la console. Soulevez ainsi le panneau arrière pour le détacher de ses clips.

  5. v3nCqkOqZPiQPTiV
    v3nCqkOqZPiQPTiV
    enZdeM2q3kplUM35

    • Insérez le bout plat de la spatule dans la fente entre le panneau arrière et la coque de la console, sur le côté droit.

    • Faites levier sur le panneau arrière pour le dégager des clips de verrouillage.

  6. T3KZEDU3kapNSLob
    T3KZEDU3kapNSLob
    dTuJey3MhNX4153H
    3Uhf3MV2ssejZD2H

    • Saisissez le panneau arrière par l'ouverture que vous venez de faire et détachez-le de la coque de la console, afin de déclipser les côtés.

    • Pendant le réassamblage, appuyez le long des côtés du panneau arrière afin de le remboîter.

  7. uldRdnlZxZAALgGC
    uldRdnlZxZAALgGC
    LL1Kmc3SnuUNCMOg
    cxQDaTGO2Zcg2IFW

    • Le panneau arrière s'insère dans l'espace en haut de la coque.

    • Inclinez le panneau arrière vers le haut et éloignez-le du bord supérieur de la coque pour le dégager de l'espace.

    • Retirez le panneau arrière.

  8. s5HXWZ15bUqFvXiV

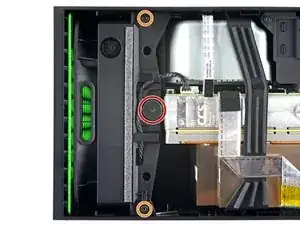

    • Utilisez un tournevis Torx T8 pour enlever les trois vis qui maintiennent le ventilateur au centre du châssis :

    • Une vis à tête plate de 10,5 mm

    • Deux vis de 8,8 mm

  9. IPQZ2JOW6g3mq6yw
    IPQZ2JOW6g3mq6yw
    dDipWLCFPsWOO3Qq
    s5TfshEoqJTMEWXb

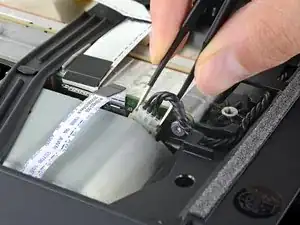

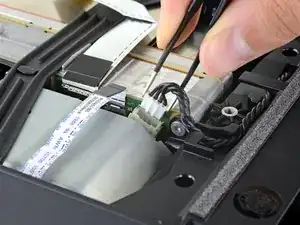

    • Utilisez vos doigts ou une pincette arrondie pour saisir les côtés du connecteur du câble du ventilateur et le déconnecter du châssis.

    • Toujours retirer un câble par son connecteur, ne jamais tirer sur le câble lui-même.

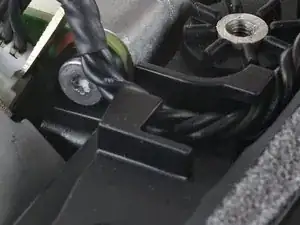

    • Pendant le remontage, utilisez le petit passe-câble prévu à cet effet, pour faire en sorte que celui-ci ne gêne pas le panneau arrière.

  10. 32I1KI24pY3JZu4k
    32I1KI24pY3JZu4k
    LWIG3ECKkFoVTfRt

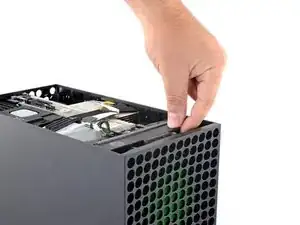

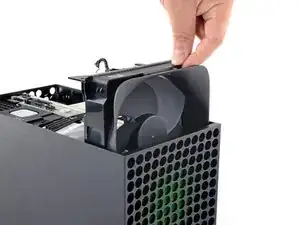

    • Faites glisser le ventilateur en dehors du rail pour le retirer.

    • Pendant le remontage, faites attention au sens d'installation de celui-ci. Le logo Master Chief doit être en face de vous.

    • Si vous remplacez le ventilateur, celui-ci ne sera peut-être pas fourni avec le contour en plastique, qui est attaché au ventilateur avec quatre vis Torx T10. Cette étape n'est pas illustrée dans ce tutoriel.

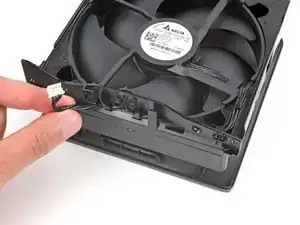

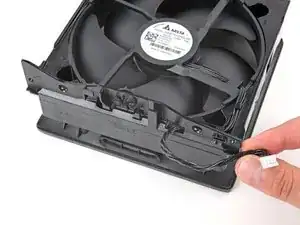

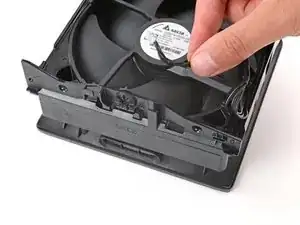

  11. QfvIrJ2vZLoANTnM
    QfvIrJ2vZLoANTnM
    GnZAdca31JjvLaoU
    pPUMBOBgZ1yS2KYG

  12. kHfnxFPnNiqwe23k
    kHfnxFPnNiqwe23k
    YEcGBK4sDDXB3BSB

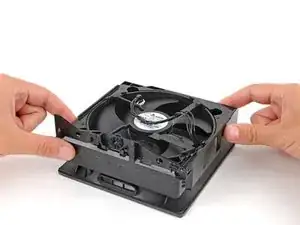

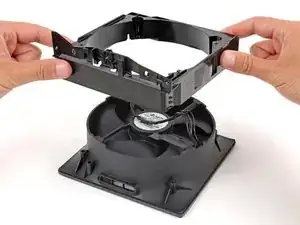

  13. WOYALoDRsL1owtoC
    WOYALoDRsL1owtoC
    pMPEyAXJAfaUgXAU
Conclusion

Pour remonter votre appareil, suivez simplement les étapes dans le sens inverse.

Pensez à déposer tous vos déchets électroniques dans les bacs de recyclage prévus à cet effet.

La réparation Xbox ne s'est pas passée comme prévu? Consultez nos conseils basiques de diagnostic ou la section Xbox Series X de notre Forum pour obtenir de l’aide.
