Changement ventilateurs Synology DS1522+

Retirez les 8 vis cruciformes PH2 de 9 mm montrées sur l'image, qui fixent le ventilateur.

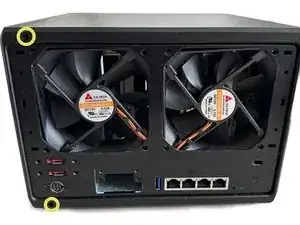

Soulevez le cache aux coins supérieurs et inférieurs.

Le cache est maintenu en place aux endroits marqués sur l'appareil.

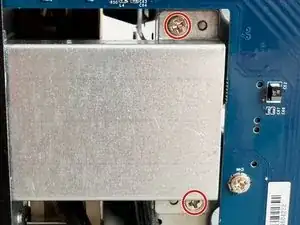

Retirez les deux vis cruciformes PH2 de 5 mm montrées sur l'image.

Enlevez maintenant le cache de l'emplacement pour la carte réseau 10GbE.

Retirez les deux vis cruciformes PH1 de 1,4 mm.

Faites ensuite glisser le dessus du boîtier d'abord vers l'avant, puis vers l'extérieur.

Retirez le compartiment d'extension pour obtenir plus de liberté de mouvement.

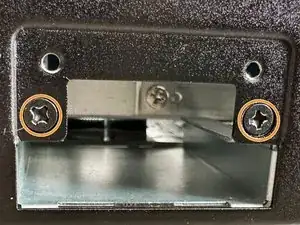

Pour ce faire, enlevez les deux vis cruciformes PH2 de 5 mm à l'arrière de l'appareil.

Retirez également les deux vis cruciformes PH2 de 7 mm sous l'appareil.

Enlevez maintenant le compartiment en tirant d'abord le côté droit vers vous. Cela facilitera le retrait de la pièce.

Pliez légèrement le support en plastique indiquant le câble et, avec l'autre main, tirez le connecteur du câble du ventilateur vers le haut.

Répétez cette opération pour l'autre ventilateur.

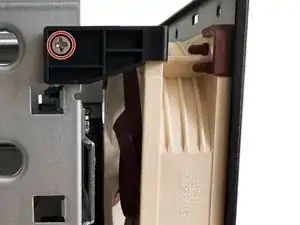

Dévissez les deux bras de fixation.

Pour ce faire, enlevez les deux vis cruciformes PH2.

Soulevez les ventilateurs avec les bras de fixation et retirez-les du boîtier.

Retirez maintenant les bras de fixation des ventilateurs.

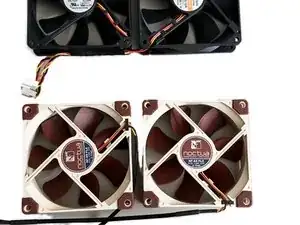

Avant d'installer les ventilateurs, préparez-les et réfléchissez à la manière dont vous devez les orienter pour que les câbles ne soient pas éparpillés dans l'appareil, car les nouveaux ventilateurs ont des câbles beaucoup plus longs que les anciens.

Fixez ensuite les supports aux ventilateurs à l'endroit correspondant (coin arrière droit). Il se peut que le support soit légèrement étiré si le cadre est plus épais que celui des anciens ventilateurs. Il peut également être nécessaire de retirer les petites sections en caoutchouc antivibration fixées sur certains ventilateurs à cet endroit.

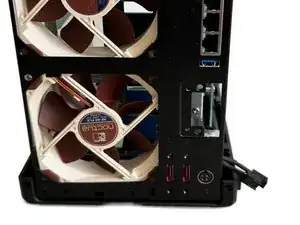

Placez l'appareil sur le côté.

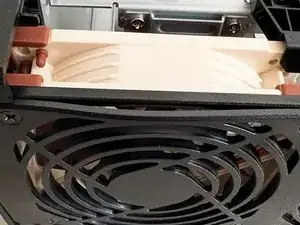

Glissez les ventilateurs dans l'appareil depuis la gauche en vous assurant de faire passer les câbles vers le bas pour l'instant.

Fixez les deux bras de fixation avec les vis cruciformes PH2 précédemment retirées.

Rebranchez les connecteurs des ventilateurs.

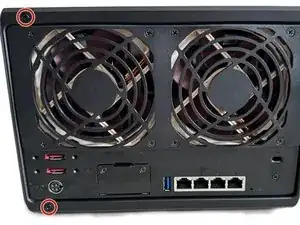

Reclipsez le couvercle sur l'appareil depuis l'extérieur.

Fixez maintenant les ventilateurs avec les huit vis Phillips PH2 de 9 mm retirées au début.

Insérez d'abord le côté gauche, puis le côté droit dans le boîtier.

Fixez le compartiment avec les deux vis cruciformes PH2 de 7 mm sous l'appareil.

Fixez ensuite le compartiment avec les deux vis cruciformes PH2 de 5 mm à l'arrière de l'appareil.

Faites glisser le boîtier légèrement plus en avant par rapport au reste de l'appareil depuis le côté.

Dès que le boîtier touche les autres parties fixées à l'appareil, faites-le glisser vers l'arrière pour que les deux parties s'ajustent correctement.

Revissez les deux vis cruciformes PH1 de 1,4 mm à l'arrière pour maintenir les deux parties ensemble.

Insérez d'abord le compartiment d'extension en plaçant le bord inférieur en premier.

Fixez-le avec les deux vis cruciformes PH2 de 5 mm de long.
