Changer l'écran du Samsung Galaxy S21

Rédigé par : Alex Diaz-Kokaisl

Commentaires : 6

Difficulté

Modérée

Étapes

Temps nécessaire

1 - 2 heures

Introduction

Utilisez ce tutoriel pour changer l'écran du Samsung Galaxy S21.

Pour votre sécurité, laissez la batterie se vider en dessous de 25 % avant de vous lancer. Cela réduit les risques de déclencher un incendie dangereux si jamais vous abîmez accidentellement la batterie pendant la réparation. Si votre batterie est gonflée, prenez les précautions nécessaires.

Lors du remontage, vous aurez besoin d’adhésif de remplacement pour compléter la réparation.

Outils

Pièces

Étape 1

Éteignez complètement votre téléphone avant de commencer.

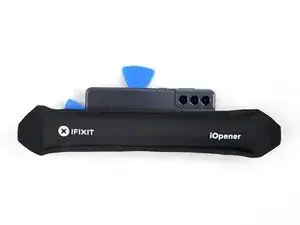

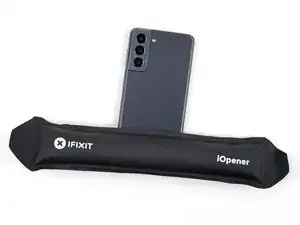

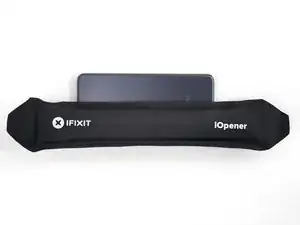

Chauffez un iOpener et posez-le sur le bord inférieur du boîtier arrière pendant deux minutes.
Un sèche-cheveux, un pistolet chauffant ou une plaque chauffante peuvent également être utilisés, mais veillez à ne pas surchauffer le téléphone : l'écran, la batterie interne et la coque arrière en plastique sont tous deux susceptibles d'être endommagés par la chaleur.

How hot does the back cover have to be to come off? I tried with iOpener many times but have had no luck opening it. The surface temperature goes up to 105-110F (43C).

Imtiaz Chowdhury -

Hi Imtiaz!

We don't have a specific temperature that we recommend, but, if you're still having issues separating the adhesive with the iOpener, I would recommend you switch to a hair dryer or a heat pad. The back cover should be slightly too warm to the touch.

Alex Diaz-Kokaisl -

Étape 2

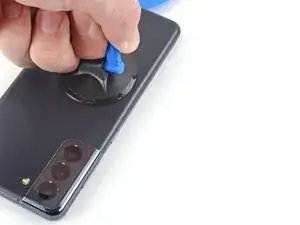

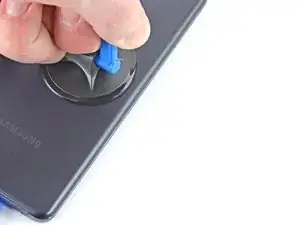

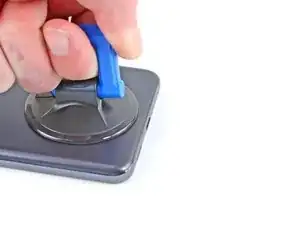

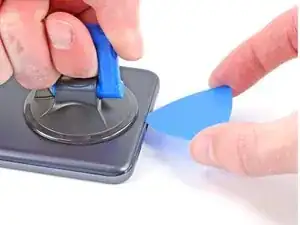

Posez une ventouse sur l'arrière du téléphone, aussi près que possible du centre du bord inférieur.
Tirez sur la ventouse en exerçant une force forte et régulière pour créer un espace entre le boîtier arrière et le cadre.
Selon l'âge de votre téléphone, cette opération peut s'avérer difficile. Si vous rencontrez des difficultés, appliquez plus de chaleur sur le bord et réessayez.

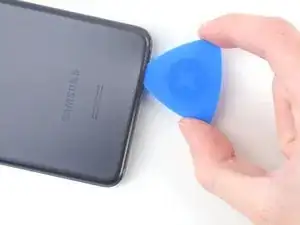

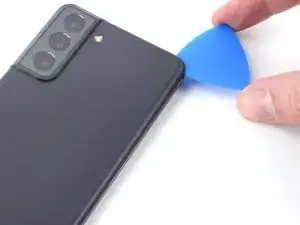

Insérer un médiator dans l'interstice.
N'insérez le médiator pas plus que 5 mm, sinon vous risquez d'endommager des composants internes.

Are you pulling the suction cup on an angle or something? How can you pull up on cup with nothing tying down the phone?

PCman999 -

The backing is a polycarbonate material - so yes it's plastic. Also, when pulling up with the suction cup your correct in that it is or should be done on an angle. Plus, the back is plastic so it will only flex upwards as you're applying the pressure. Lastly, because the backing is still tapped inside and your pulling upwards, if necessary with the hand that's pulling up you can gently rest the part of your palm/wrist against the phone which may also help in the separation process but remember you're goal is to only lift it enough so you can slide in the separator pick. I use guitar picks myself since I have them laying around all over the place. Good luck, and don't rush yourself :0)

Miles Long -

Étape 3

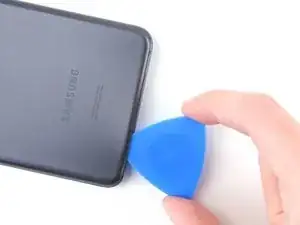

Faites glisser le médiator d'avant en arrière le long du bord inférieur, pour découper l'adhésif.
Laisser le médiator en place pour éviter que l'adhésif ne se rescelle.

Étape 4

Appliquez un iOpener chaud sur le bord gauche de la coque arrière pendant deux minutes.

If you have access to a heating pad you can use this instead and save some cash but make sure to turn it on and let it heat up so you check the temperature first as it needs to be hot enough to melt the glue but not damage the components. Typically, these work great because they're designed not to burn a person.

Miles Long -

Étape 5

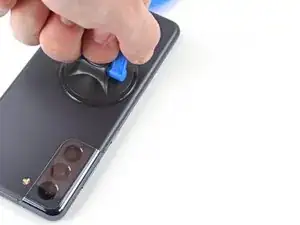

Appliquez une ventouse à l'arrière du téléphone, aussi près que possible du centre du bord gauche.
Tirez sur la ventouse avec une force régulière pour créer un espace entre la coque arrière et le châssis.
Insérez un médiator dans l'interstice.
N'insérez le médiator que jusqu'à 5 mm, car vous risquez d'endommager des composants internes si vous allez plus loin.

Étape 6

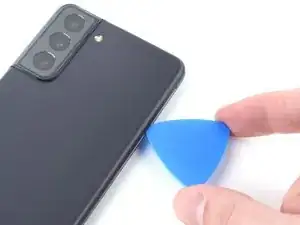

Faites glisser un médiator le long du bord gauche, vers le coin inférieur gauche, pour couper l'adhésif.
Ne coupez pas au-delà de l'endroit où la coque de la caméra rejoint la coque arrière, car vous risquez de fissurer le plastique.
Laisser le médiator en place pour éviter que l'adhésif ne se recolle.

Étape 7

Appliquez un iOpener chaud sur le bord droit de la coque arrière pendant deux minutes.

Étape 8

Appliquez une ventouse à l'arrière du téléphone, aussi près que possible du centre du bord droit.
Tirez sur la ventouse avec une force régulière pour créer un espace entre la coque arrière et le châssis.
Insérer un médiator dans l'interstice.
N'insérez le médiator que jusqu'à 3 mm, car vous risquez d'endommager la nappe d'interconnexion secondaire, qui est parallèle au bord droit.

Étape 9

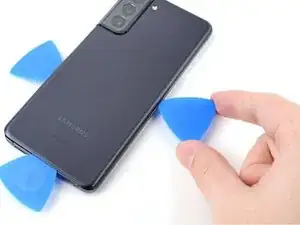

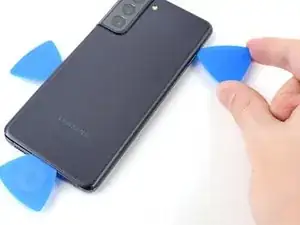

Faites glisser un médiator d'avant en arrière le long du bord droit de la coque arrière, pour couper l'adhésif.
Laisser le médiator en place pour éviter que l'adhésif ne se recolle.

Étape 10

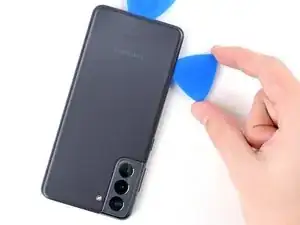

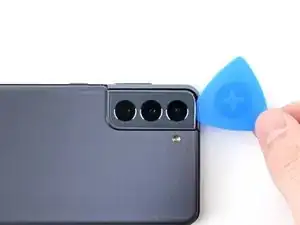

Faites pivoter le médiator du bord droit autour du coin supérieur droit du téléphone.
N'insérez le médiator que jusqu'à 5 mm, car vous risquez d'endommager des composants internes si vous allez plus loin.
Cette procédure peut être appliquée à chaque coin, à l'exception du coin supérieur gauche où se trouve la caméra arrière.

Étape 11

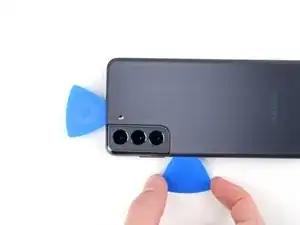

Faites glisser le médiator supérieur le plus près possible de la coque de la caméra.
Répétez l'opération pour le médiator du bord gauche.

Étape 12

Faites chauffez un iOpener et appliquez-le sur la coque de la caméra pendant deux minutes.

Étape 13

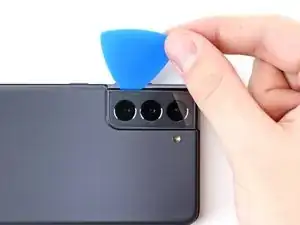

Tournez la coque arrière dans le sens inverse des aiguilles d'une montre, pour créer un espace entre la coque de la caméra et le châssis.
N'insérez le médiator que jusqu'à 5 mm pour éviter de rayer la caméra.
Insérer un médiator dans l'interstice.
Si cette méthode ne fonctionne pas, passez à l'étape suivante pour trouver une autre méthode ; sinon, passez l'étape suivante.

Étape 14

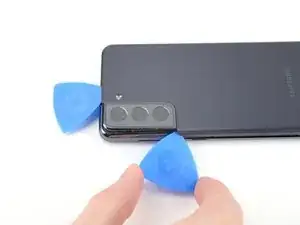

Faites glisser délicatement les deux médiators vers la coque de la caméra, de manière à ce qu'ils se trouvent sous les coins de la coque arrière adjacente à la coque de la caméra.
Déplacez les médiators d'avant en arrière le long du raccord entre la coque arrière et la coque de la caméra, jusqu'à ce que vous créiez un espace entre la coque de la caméra et le châssis.
Soyez prudent avec cette méthode, car vous risquez de fissurer la coque arrière en plastique.

Étape 15

Glissez un médiator entre la coque de la caméra et le châssis, pour découper l'adhésif.
Une quantité importante d'adhésif fixe le châssis à la coque de la caméra. Donc, il peut être nécessaire de chauffer plusieurs fois.

Étape 16

Il y a un adhésif supplémentaire à droite de la caméra, qu'il faut couper.

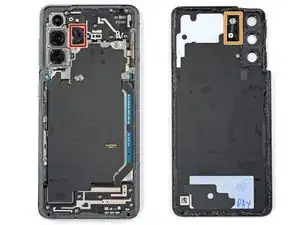

Le flash du téléphone est entouré d'une plaque au dos de la coque, sur laquelle le médiator peut se coincer :
Inclinez le médiator vers le bas pour éviter tout dommage.

Étape 17

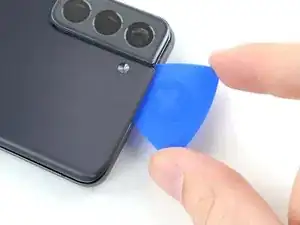

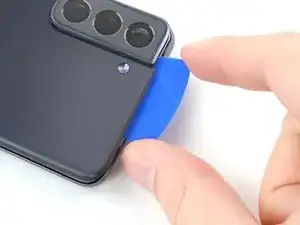

Alignez la pointe du médiator avec le flash de votre téléphone.
Insérez lentement le médiator, en veillant à éviter la plaque du flash.
La résistance de la plaque peut ressembler à de l'adhésif. Inclinez le médiator vers le bas pour éviter qu'il ne glisse dans la plaque.
Tranchez l'adhésif à droite de la caméra.

Étape 18

Retirez la coque arrière.
Si la coque arrière reste collée au châssis, faites glisser le médiator autour des bords du téléphone, jusqu'à ce que la coque arrière se détache complètement.
Lors du remontage :
C'est l'occasion de mettre votre téléphone sous tension et de tester toutes ses fonctions avant de le refermer. Veillez à éteindre complètement votre téléphone avant de poursuivre votre travail.
Retirez les morceaux de colle à l'aide d'une pincette ou de vos doigts. Utilisez de l'alcool isopropylique à haute concentration (plus de 90 %) pour essuyer tout résidu de colle.
Si vous utilisez des adhésifs Samsung sur mesure, suivez ce tutoriel.
Si vous utilisez du ruban adhésif double-face, suivez ce tutoriel.

Why begin reassemble directions or reminders when the battery has not even been removed yet? This advice would be better suited just after the battery install and just after powering on to test. Might have to inject multiple "test" points before and after reassembly.

Tarzan1812 -

Étape 19

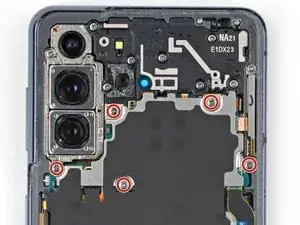

À l'aide d'un tournevis cruciforme, retirez les cinq vis de 4 mm de long, qui fixent le cache de la carte mère au châssis.
Gardez la trace de chaque vis tout au long de la réparation et veillez à remettre chacune à sa place.

Étape 20

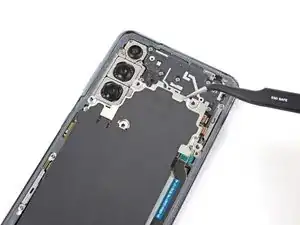

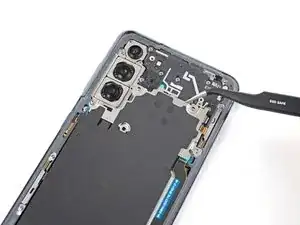

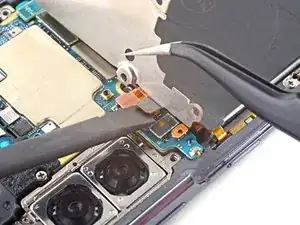

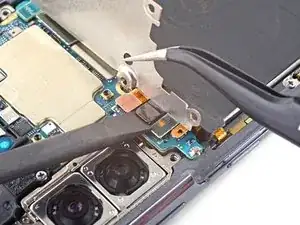

Utilisez une pincette pour soulever et déclipser délicatement le cache de la carte mère du châssis.
Ne retirez pas encore complètement le cache, car il est toujours attaché à la bobine de charge sans fil.

Étape 21

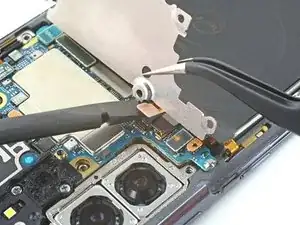

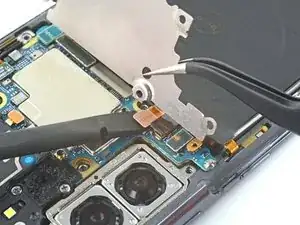

Tout en tenant le cache de la carte mère avec une pincette ou vos doigts, utilisez une spatule (spudger) pour défaire le connecteur à emboîter de la batterie.
Veillez à ne faire levier que sous le bord du connecteur pour éviter d'endommager la prise et des composants autour.
Pour rebrancher un connecteur à emboîter comme celui-ci, alignez-le soigneusement et appuyez d'un côté jusqu'à ce qu'il s'emboîte, puis recommencez de l'autre côté. N'appuyez pas au milieu. Si le connecteur n'est pas aligné correctement, les broches risquent de se déformer et de causer des dégâts irréversibles.

Étape 22

Continuez à tenir le cache de la carte mère et utilisez une spatule pour soulever et déconnecter le connecteur à emboîter de la bobine de charge sans fil.

Étape 23

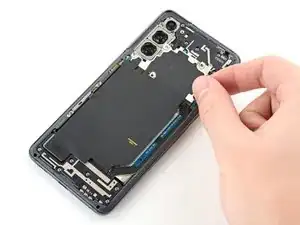

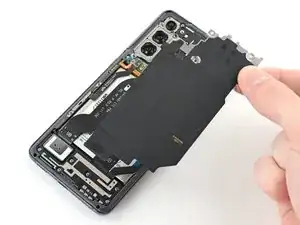

La bobine de charge sans fil est légèrement collée au téléphone.
Avec vos doigts, décollez délicatement la bobine de charge sans fil du téléphone.
Lors du remontage, attachez d'abord les vis du cache de la carte mère, afin d'aligner correctement la bobine de charge, puis appuyez fermement sur le reste de la bobine pour la fixer.

Étape 24

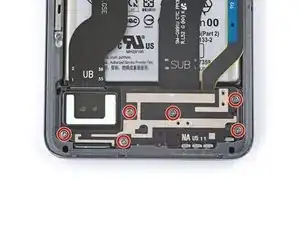

Utilisez un tournevis cruciforme pour retirer les six vis de 4 mm qui fixent le haut-parleur au châssis.

Étape 25

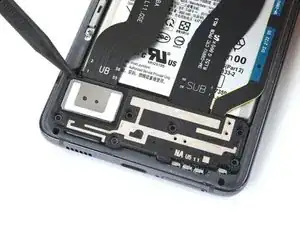

Insérez la pointe d'une spatule dans l'encoche dans le coin supérieur gauche du haut-parleur et faites levier pour relâcher les clips qui le maintiennent.
Ôtez le haut-parleur.

Étape 26

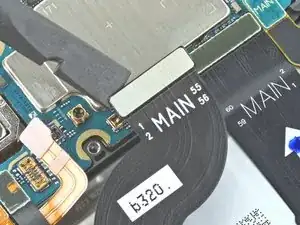

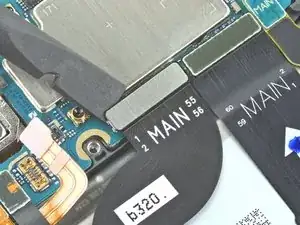

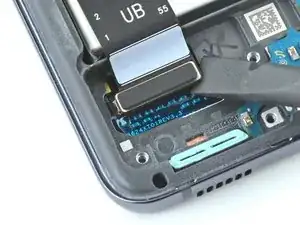

Utilisez une spatule pour soulever et déconnecter le connecteur à emboîter inférieur de la nappe d'écran.

Étape 27

Utilisez une spatule pour soulever et déconnecter le connecteur à emboîter supérieur de la nappe d'écran.

Étape 28

Ôtez la nappe d'écran avec une pincette ou vos doigts.

Étape 29

Posez un iOpener chauffé sur l'écran pendant au moins cinq minutes pour ramollir l'adhésif en dessous.
L'adhésif d'écran du Galaxy S21 est particulièrement tenace, vous devez probablement réchauffer et remettre l'iOpener plusieurs fois avant de pouvoir commencer le retrait d'écran, voire même le réutiliser pendant la procédure de retrait.
Un sèche-cheveux, un pistolet à air chaud ou une plaque chauffante peuvent aussi faire l'affaire, mais veillez à ne pas surchauffer l'appareil.

Étape 30

En attendant que l'adhésif ramollisse, prenez note des informations suivantes :
L'écran est fixé par de l'adhésif tout autour du périmètre du châssis.
Autour de la caméra frontale, il y a encore plus d'adhésif. Il va falloir insérer un médiator pour le trancher.
Directement au-dessus du lecteur d'empreintes digitales, il y a également encore plus d'adhésif.
En fonction de comment vous réussissez à découper l'adhésif avec la carte en plastique, il se peut que des résidus d'adhésif restent sur l'écran après son retrait.

Étape 31

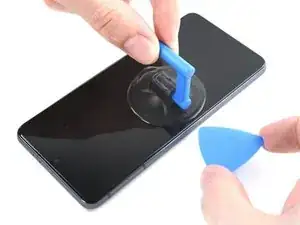

Dès que l'écran est chaud au toucher, positionnez une ventouse sur le côté gauche de l'écran, aussi près du bord que possible.
Si la vitre arrière est méchamment fissurée, la ventouse risque de ne pas adhérer. Couvrez la vitre d'une couche ruban adhésif ou bien essayez de la remplacer par du ruban adhésif épais ou bien collez la ventouse avec de la superglue et laissez sécher avant de continuer.
Soulevez l'écran à l'aide de la ventouse pour créer un petit interstice entre l'écran et le châssis.

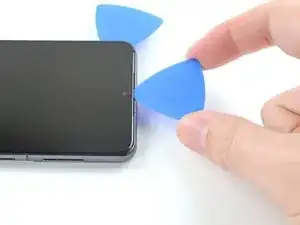

Insérez un médiator dans l'interstice entre le châssis central et l'écran.
Faites glisser le médiator vers le coin supérieur gauche de l'écran, afin de découper l'adhésif.
N'utilisez que la pointe du médiator (~4 à 5 mm) lors de cette procédure, afin d'éviter d'accrocher ou déchirer accidentellement la nappe du lecteur d'empreintes digitales.
Laissez le médiator en place pour éviter que l'adhésif adhère de nouveau.

Étape 32

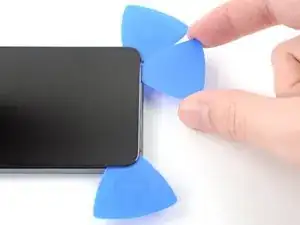

Insérez un deuxième médiator dans le coin supérieur gauche et faites-le glisser jusqu'au coin inférieur gauche de l'écran, pour découper l'adhésif.
Laissez le médiator en place pour éviter que l'adhésif adhère de nouveau.

Étape 33

Lorsque vous vous approchez de la caméra frontale, insérez uniquement la pointe du médiator (~2 à 3 mm) pour éviter d'endommager ou rayer la caméra.

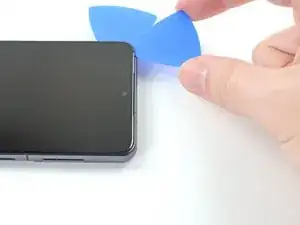

Insérez un troisième médiator dans le coin supérieur gauche de l'écran.
Faites glisser le médiator le long du bord supérieur du téléphone, afin de découper l'adhésif.
Laissez le médiator en place pour éviter que l'adhésif adhère de nouveau.

Étape 34

Si l'adhésif devient trop dur pour être tranché, il a probablement refroidi. Réutilisez l'iOpener ou un pistolet à air chaud pendant 1 à 2 minutes pour le réchauffer.

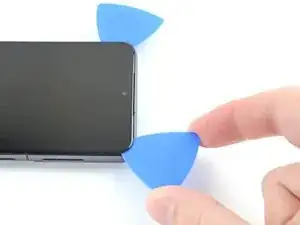

Insérez un quatrième médiator sous le coin supérieur droit de l'écran.
Faites glisser le médiator le long du bord droit de l'écran, pour découper l'adhésif.
Laissez le médiator en place pour éviter que l'adhésif adhère de nouveau.

Étape 35

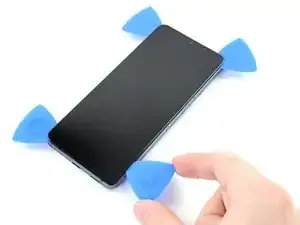

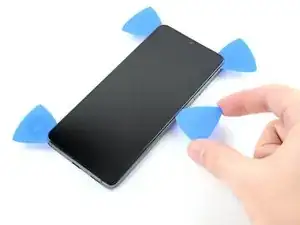

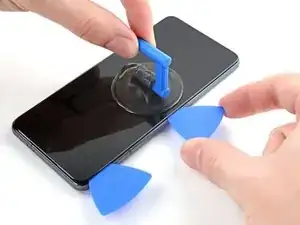

Insérez un cinquième médiator dans le coin inférieur droit de l'écran.
Faites glisser le médiator le long du bord inférieur, pour découper l'adhésif restant.
N'essayez pas encore de retirer l'écran complètement. Il est toujours fixé au châssis par de l'adhésif sous le milieu de l'écran.

Étape 36

Le Galaxy S21 dispose d'adhésif sous le milieu de l'écran. Il faut le découper avant de retirer le châssis.

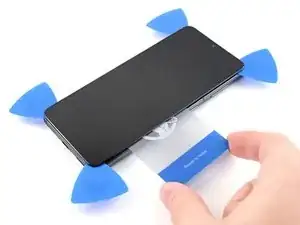

Insérez une carte en plastique dans l'interstice entre le châssis central et l'écran, sur un des côtés longs du téléphone.
Découpez l'adhésif sous l'écran à l'aide de la carte en plastique.

Étape 37

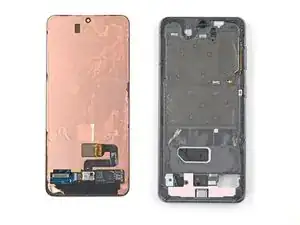

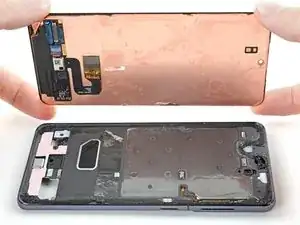

Ôtez l'écran.
Comparez votre pièce de remplacement à la pièce d'origine. Il vous faudra peut-être transférer d'éventuels composants de l'ancien écran à la nouvelle pièce de rechange.
Nettoyez les zones d'adhérence avec de l'alcool isopropylique (> 90 %) et posez une nouvelle couche d'adhésif là où c'est nécessaire.
Suivez ce tutoriel lors du remontage si vous utilisez une feuille adhésive prédécoupée.

Conclusion

Comparez votre pièce de remplacement à la pièce d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle pièce avant de commencer le remontage.

Pour remonter votre appareil, suivez ces instructions en sens inverse.

La meilleure façon de fixer l'écran est à l'aide d'une feuille adhésive double-face coupée sur mesure, que l'on positionne sur l'arrière de l'écran.

Après avoir terminé la réparation, suivez ce tutoriel pour tester votre réparation.

Déposez vos déchets électroniques dans un point de recyclage certifié.
