Changer la batterie du Samsung Galaxy S21

Rédigé par : Alex Diaz-Kokaisl

Commentaires : 14

Changer la batterie du Samsung Galaxy S21

Difficulté

Modérée

Étapes

Temps nécessaire

1 - 2 heures

Introduction

Utilisez ce tutoriel pour changer la batterie usée ou morte de votre Samsung Galaxy S21.

Pour votre sécurité, laissez la batterie se vider en dessous de 25 % avant de vous lancer. Cela réduit les risques de déclencher un incendie dangereux si jamais vous abîmez accidentellement la batterie pendant la réparation. Si votre batterie est gonflée, prenez les précautions nécessaires.

Il n'est pas strictement nécessaire de retirer les nappes d'interconnexion pour remplacer la batterie, mais nous le conseillons fortement afin de faciliter le retrait de la batterie et le remontage.

Lors du remontage, vous aurez besoin d’adhésif de remplacement pour rattacher certains composants.

Outils

Pièces

Étape 1

Éteignez complètement votre téléphone avant de commencer.
Chauffez un iOpener et placez-le sur le bord inférieur de la coque arrière pendant deux minutes.
Un sèche-cheveux, un pistolet à air chaud ou une plaque chauffante peuvent aussi faire l'affaire, mais veillez à ne pas surchauffer le téléphone – l'écran, la batterie et la coque arrière en plastique sont tous sensibles à la chaleur.

Étape 2

Posez une ventouse sur l'arrière du téléphone, aussi près du milieu du bord inférieur que possible.
Tirez sur la ventouse avec une force constante pour créer un espace entre la coque arrière et le châssis.
En fonction de l'âge de votre téléphone, cette procédure peut s'avérer plus ou moins ardue. Si vous avez du mal, chauffez davantage le bord et essayez à nouveau.
Insérez un médiator dans l'interstice.
N'insérez pas le médiator de plus de 5 mm, sinon vous risquez d'endommager des composants internes.

Étape 3

Faites glisser le médiator avec un mouvement de va-et-vient le long du bord inférieur, pour trancher l'adhésif.
Laissez le médiator en place pour éviter que l'adhésif adhère de nouveau.

Étape 4

Posez un iOpener chauffé sur le bord gauche de la coque arrière pendant deux minutes.

Étape 5

Posez une ventouse sur l'arrière du téléphone, aussi près du milieu du bord gauche que possible.
Tirez sur la ventouse avec une force constante, pour créer un espace entre la coque arrière et le châssis.
Insérez un médiator dans l'interstice.
N'insérez pas le médiator de plus de 5 mm, sinon vous risquez d'endommager des composants internes.

Étape 6

Faites glisser le médiator le long du bord gauche, vers le coin inférieur gauche, pour trancher l'adhésif.
N'allez pas plus loin que l'endroit où la coque de la caméra touche la coque arrière, sinon vous risquez de casser le plastique.
Laissez le médiator en place pour éviter que l'adhésif adhère de nouveau.

Étape 7

Posez un iOpener chauffé sur le bord droit de la coque arrière pendant deux minutes.

Étape 8

Posez une ventouse sur l'arrière du téléphone, aussi près du milieu du bord droit que possible.
Tirez sur la ventouse avec une force constante, pour créer un interstice entre la coque arrière et le châssis.
Insérez un médiator dans l'interstice.
N'insérez pas le médiator de plus de 3 mm, sinon vous risquez d'endommager la nappe d'interconnexion secondaire qui est parallèle au bord droit.

Étape 9

Faites glisser le médiator avec un mouvement de va-et-vient le long du bord droit, pour trancher l'adhésif.
Laissez le médiator en place pour éviter que l'adhésif adhère de nouveau.

Étape 10

Faites tourner le médiator du bord droit autour du coin supérieur droit.
N'insérez pas le médiator de plus de 5 mm, sinon vous risquez d'endommager des composants internes.
Cette procédure peut être utilisée pour chaque coin, sauf le coin supérieur gauche où se trouve la caméra arrière.

Étape 11

Faites glisser le médiator qui se trouve le plus en haut, pour le rapprocher autant que possible de la coque de la caméra.
Répétez la même chose avec le médiator du bord gauche.

Étape 12

Chauffez un iOpener et placez-le sur la coque de la caméra pendant deux minutes.
Pendant que vous attendez que l'adhésif ramollisse, notez ce qui suit :
Il y a de l'adhésif supplémentaire à droite de la caméra. Vous devez couper cet adhésif.
Une plaque entoure le flash du téléphone sur la coque arrière. Le médiator risque d'y rester accroché :
Inclinez le médiator vers le bas pour éviter tout risque de casse.

Étape 13

Faites pivoter la coque arrière dans le sens inverse des aiguilles d'une montre pour créer un interstice entre la coque de la caméra et le châssis.
N'insérez pas le médiator de plus de 5 mm pour éviter de rayer la caméra.
Insérez un médiator dans l'interstice.
Si cette méthode ne fonctionne pas, passez à l'étape suivante pour une méthode alternative, sinon sautez la prochaine étape.

The whole topic of the camera shell and adhesive is confusing. It's not immediately clear if the camera bezel is a separate piece. I suggest redoing this section a bit and combining it with the alternate method (which really isn't an alternate at all). The square of adhesive in the flash area needs to be called out in the same step as the camera shell/bezel. This topic is simpler than it appears in this manual. I expected all sorts of adhesive to be on the camera frame when I got the cover off, but that wasn't the case. Make sure to indicate the camera shell/bezel is integrated with the case.

Don Riggs -

Hi Don.

Thank you for the feedback! I have consolidated some of the steps to make it simpler.

Alex Diaz-Kokaisl -

Étape 14

Insérez un médiator ente la coque de la caméra et le châssis, afin de trancher l'adhésif.
Il y a une quantité significative d'adhésif fixant le châssis à la coque arrière, donc il va falloir chauffer à plusieurs reprises.

Étape 15

Alignez la pointe de votre médiator avec le flash du téléphone.
Insérez lentement le médiator en veillant à éviter la plaque.
La résistance de la plaque peut ressembler à celle d'un adhésif, donc orientez le médiator vers le bas pour éviter qu'il ne glisse dans la plaque.
Tranchez l'adhésif à droite de la caméra.

Étape 16

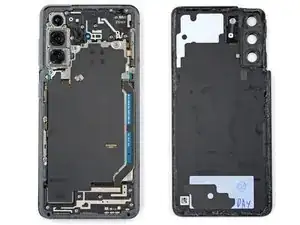

Ôtez la coque arrière.
Si votre coque arrière reste encore collée au châssis, faites glisser le médiator autour des bords du téléphone jusqu'à ce que la coque arrière se détache complètement.
Lors du remontage :
Voici venu le bon moment pour rallumer votre téléphone et tester s'il fonctionne avant de le refermer. N'oubliez pas de le réteindre complètement avant de reprendre le remontage.
Retirez les éventuels restes ou morceaux d'adhésif avec vos doigts ou une pincette. Appliquez de la chaleur s'il est trop difficile de décoller l'adhésif.
Si vous utilisez des adhésifs pré-découpés, suivez ce tutoriel.
Si vous utilisez un adhésif double-face, suivez ce tutoriel.

Do NOT clean the inside of the back cover with alcohol. I was trying to wipe away some adhesive residue (not even necessary, just get the chunks out), and I got the alcohol on this delicate gasket that's around the clear plastic lens covers in back cover. I wish they had made these windows glass, because they are junk (another topic). The alcohol caused about 1/3 of the gasket to disintegrate immediately. This didn't make me happy, because I didn't want to wait for a new gasket (if they are even available). I improvised, but I hope no more of the gasket flakes off and gets on the camera lenses.

Don Riggs -

Étape 17

À l'aide d'un tournevis cruciforme, retirez les cinq vis de 4 mm de long, qui fixent le cache de la carte mère au châssis.
Gardez la trace de chaque vis tout au long de la réparation et veillez à remettre chacune à sa place.

Étape 18

Utilisez une pincette pour soulever et déclipser délicatement le cache de la carte mère du châssis.
Ne retirez pas encore complètement le cache, car il est toujours attaché à la bobine de charge sans fil.

Étape 19

Tout en tenant le cache de la carte mère avec une pincette ou vos doigts, utilisez une spatule (spudger) pour défaire le connecteur à emboîter de la batterie.
Veillez à ne faire levier que sous le bord du connecteur pour éviter d'endommager la prise et des composants autour.
Pour rebrancher un connecteur à emboîter comme celui-ci, alignez-le soigneusement et appuyez d'un côté jusqu'à ce qu'il s'emboîte, puis recommencez de l'autre côté. N'appuyez pas au milieu. Si le connecteur n'est pas aligné correctement, les broches risquent de se déformer et de causer des dégâts irréversibles.

Étape 20

Continuez à tenir le cache de la carte mère et utilisez une spatule pour soulever et déconnecter le connecteur à emboîter de la bobine de charge sans fil.

Étape 21

La bobine de charge sans fil est légèrement collée au téléphone.
Avec vos doigts, décollez délicatement la bobine de charge sans fil du téléphone.
Lors du remontage, attachez d'abord les vis du cache de la carte mère, afin d'aligner correctement la bobine de charge, puis appuyez fermement sur le reste de la bobine pour la fixer.

Étape 22

Utilisez un tournevis cruciforme pour retirer les six vis de 4 mm qui fixent le haut-parleur au châssis.

Étape 23

Insérez la pointe d'une spatule dans l'encoche dans le coin supérieur gauche du haut-parleur et faites levier pour relâcher les clips qui le maintiennent.
Ôtez le haut-parleur.

Étape 24

Utilisez l'extrémité plate d'une spatule pour soulever et déconnecter le connecteur à emboîter de la nappe d'interconnexion primaire.

Étape 25

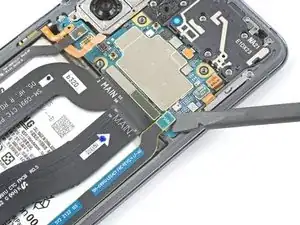

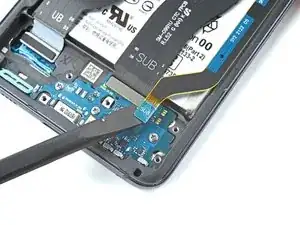

Utilisez l'extrémité plate d'une spatule pour soulever et déconnecter le connecteur à emboîter de la nappe d'interconnexion secondaire.

Étape 26

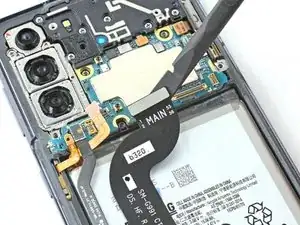

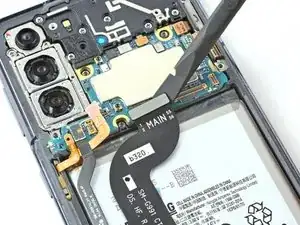

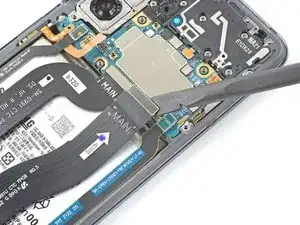

Utilisez l'extrémité plate d'une spatule pour soulever et déconnecter le connecteur à emboîter de la nappe d'interconnexion secondaire.
Répétez la procédure pour le connecteur à emboîter de la nappe d'interconnexion primaire.

Étape 27

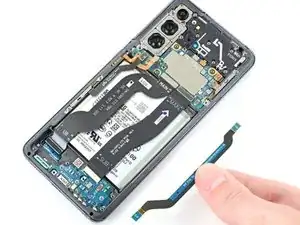

Utilisez une pincette ou vos doigts pour retirer les nappes d'interconnexion primaire/secondaire.

Étape 28

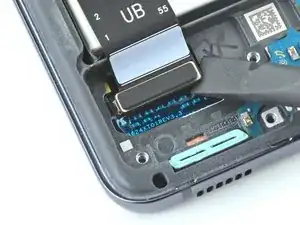

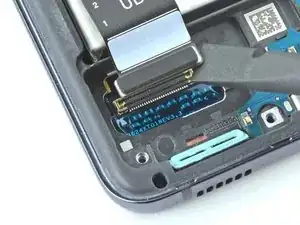

Utilisez une spatule pour soulever et déconnecter le connecteur à emboîter inférieur de la nappe d'écran.

Étape 29

Utilisez une spatule pour soulever et déconnecter le connecteur à emboîter supérieur de la nappe d'écran.

Étape 30

Ôtez la nappe d'écran avec une pincette ou vos doigts.

Étape 31

Évitez de perforer ou de tordre la batterie lors de son retrait, une batterie endommagée peut laisser s'échapper des substances chimiques dangereuses ou prendre feu, voire exploser. Si vous avez du mal à soulever la batterie, appliquez plus d'alcool isopropylique et essayez à nouveau.

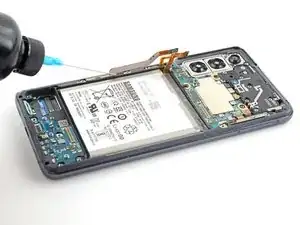

Appliquez quelques gouttes d'alcool isopropylique à haute concentration (plus de 90 %) dans les espaces autour de la batterie.
Quelques gouttes suffisent, vous pouvez en rajouter plus tard si nécessaire. Si on utilise trop d'alcool isopropylique, il risque de déborder sur la carte mère et la carte fille.

Étape 32

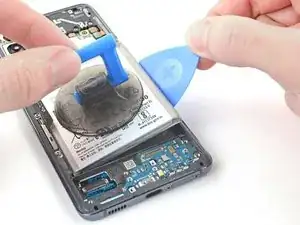

Posez une ventouse sur la batterie, aussi près du milieu du bord droit que possible.
Insérez un médiator dans le bord avec l'interstice le plus grand entre la batterie et le châssis.
Tournez le médiator afin d'insérer son côté long dans l'interstice.

Étape 33

Tirez avec une force constante sur la ventouse et faites levier avec le médiator, afin de séparer la batterie du châssis.
Si vous avez du mal à soulever la batterie avec votre ventouse, appliquez quelques gouttes supplémentaires d'alcool isopropylique.

this does not wqork and I am afraid of breaking the battery or my hand

Saranii muller -

Not mentioned here is just how difficult these batteries can be to remove. More instruction would be useful. It took hours just to do this step following this instruction. Another thing: at least 3 people following this guide had a non working fingerprint sensor after putting everything back in place. At least 2 of these people struggled with this step but saw no visible damage to the sensor (which, for those reading, is directly under the battery!) In all, more or better instruction is needed.

Unitedfix -

Étape 34

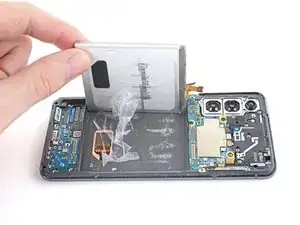

Retirez la batterie et assurez-vous de bien décoller tout adhésif restant.
Ne réutilisez jamais une batterie abîmée ou déformée, car c'est dangereux.

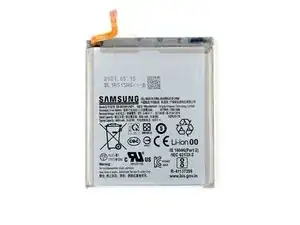

Fixez la nouvelle batterie avec de l'adhésif prédécoupé ou du ruban adhésif double-face. Afin de la positionner correctement, appliquez le nouvel adhésif sur le téléphone, là où il y avait de l'adhésif auparavant, et non directement sur la batterie. Appuyez fermement sur la nouvelle batterie pour qu’elle adhère bien.
Lors du remontage, reconnectez la batterie temporairement à la carte mère afin de l'aligner correctement. Déconnectez la batterie quand elle est correctement positionnée.
S'il reste de l'alcool, utilisez un chiffon non pelucheux ou laissez sécher à l'air avant d'installer la nouvelle batterie.

Conclusion

Comparez votre pièce de remplacement à la pièce d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle pièce avant de commencer le remontage.

Pour remonter votre appareil, suivez ces instructions en sens inverse.

Pour une performance optimale, calibrez votre nouvelle batterie après avoir complété ce tutoriel.

Déposez vos déchets électroniques dans un point de recyclage certifié.
