Changer le circuit imprimé de la station d'accueil d'une Nintendo Switch

Rédigé par : [deleted]
  • Commentaires : 10
Changer le circuit imprimé de la station d'accueil d'une Nintendo Switch

Difficulté

Modérée

Étapes

18

Temps nécessaire

15 - 45 minutes

Introduction

Suivez ce tutoriel pour changer un circuit imprimé cassé ou défectueux de votre station d'accueil Nintendo Switch.

Outils requis : Tournevis Tri-head 360 x 50, mini-pincette, pince à bec effilé

  1. JK2WbsyuWLQmwKUK

    • Déclipsez la plaque arrière. Elle se repliera pour laisser apparaître le câble d'alimentation et le câble HDMI.

  2. Xo4wDgRLWoIXLn1P

    • Retirez la console de la station d'accueil.

    • Orientez la station d'accueil de manière à ce que le bloc d'adaptation soit orienté vers le haut, comme illustré.

  3. ZMqajcpFNTkhgxmI

    • À l'aide d'un tournevis à trois pointes 360x50, dévissez les quatre vis indiquées (1, 2, 3, 4) et utilisez une mini-pincette pour retirer les vis.

    • Placez les vis dans un endroit sûr où vous vous souviendrez de les récupérer plus tard.

  4. ALPkDFaywRLC3baV

    • À l'aide du tournevis à trois pointes 360x50, dévissez les quatre vis suivantes indiquées (A, B, C, D) et utilisez une mini-pincette pour retirer les vis.

    • Placez les vis dans un endroit sûr.

    Indicating the length of the screws for steps three and four would be very helpful, they are different lengths and I can't remember which ones go where and this guide is of no help with that.

    Heavens Rejected -

  5. ChBmbqHgUuSWCnX1
    ChBmbqHgUuSWCnX1
    X6QGLXOQcemqypsv

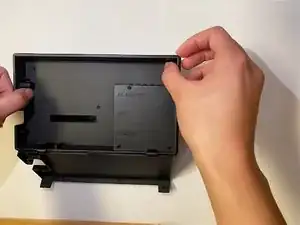

    • Tirez délicatement pour retirer la plaque intermédiaire de la station d'accueil et faire apparaître le circuit imprimé.

  6. ewX3OpSWf5TNIPgh

    • Débranchez avec précaution le câble rouge et noir qui relie le circuit imprimé au boîtier de la station d'accueil.

    • Ce câble peut se retirer plus facilement avec une pince à bec effilé. Saisissez la gaine en plastique et tirez doucement pour retirer le câble.

  7. cbiEiixJCHa45IMC

    • Retirez délicatement la nappe du circuit imprimé. La nappe doit glisser aisément lorsqu'on la tire légèrement.

    alternatively, there is a hinged clip that holds it. Lift on the light grey bar to open and close the hinge holding the ribbon connector head in place.

    rockstartravesty -

    This section should be updated to tell user that they need to lift up the latch on the ZIF socket. Lightly pulling it won't release the ribbon cable.

    Mike O'Sullivan -

    • Déballez et inspectez le circuit imprimé de remplacement - vérifiez qu'il n'est ni endommagé ni défectueux.

  9. YEfCGFHAUbWFPdMw
    YEfCGFHAUbWFPdMw
    4GayEqp1YlkKPrCP

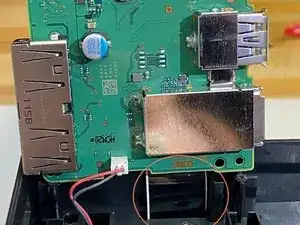

    • Reconnectez délicatement la nappe au circuit imprimé de remplacement. La nappe doit s'insérer quand on exerce une légère pression.

    • Assurez-vous que la nappe est correctement orientée avant de l'insérer, pour éviter tout dommage.

  10. VjZLMN2hrD16WWKD
    VjZLMN2hrD16WWKD
    s6RgEQqYOOJYSpUW

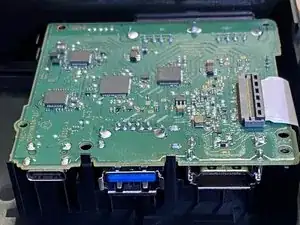

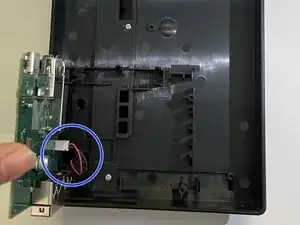

    • Assurez-vous que le câble est orienté correctement - vous pouvez vérifier le port pour vous assurer que les trous s'alignent correctement.

    • Alignez le connecteur à l'extrémité du câble sur le port et exercez une légère pression. Le câble doit se remettre en place.

    • Le circuit imprimé doit s'insérer sans coincer.

  11. uApqXgPnZDwc4grD

    • Appuyez délicatement sur le circuit imprimé pour qu'il s'insère dans le boîtier.

  12. ASFcFy4OjTLaKIyS

    • Placez la plaque intermédiaire dans la station d'accueil. Tous les trous de vis doivent être alignés.

    • Appliquez une légère pression. (Vous devriez ressentir un léger "jeu" lorsque l'appareil est bien en place).

  13. PfS23LXNlpJM2XxF

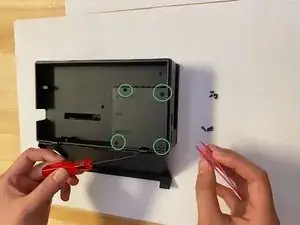

    • Utilisez un tournevis à trois pointes pour réinsérer les vis (A, B, C, D).

    These four are the longer Tri-wing 00 screws.

    rockstartravesty -

  14. hwJVMV6eeGwnhMIl

    • Utilisez un tournevis à trois pointes pour réinsérer les vis (1, 2, 3, 4).

    This one is where the four stubby (SHORT) tri-wing screws go.

    rockstartravesty -

  15. FG3y3QqryBulc6Vc

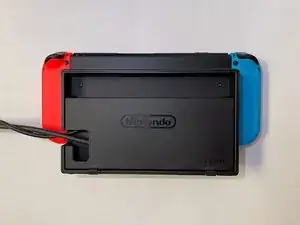

    • Branchez le câble HDMI et le câble d'alimentation dans la station d'accueil.

  16. hRjdXWxIcvnFyrLS

    • Branchez le câble HDMI sur un appareil doté d'un port HDMI (téléviseur, moniteur, ordinateur, etc.) (REMARQUE : un adaptateur pour PC est nécessaire pour la connexion vidéo et audio).

  17. ETkekMft2jadXH5f

    • Insérez la Nintendo Switch dans la station d'accueil et allumez-la.

    • La station d'accueil devrait charger votre console. Si ce n'est pas le cas, vérifiez l'alimentation électrique/le câble d'alimentation.

    • Si la console est correctement posée dans la station d'accueil, l'écran reste noir.

    • Utilisez la console normalement pour tester la sortie audio et vidéo.

    • Si la console fonctionne normalement mais pas la station d'accueil, vérifiez les éléments suivants :

    • Les deux câbles sont correctement branchés

    • Les deux câbles ne sont ni coincés ni endommagés

    • Le circuit imprimé n'est pas endommagé.

    • Le circuit imprimé s'insère correctement dans le boîtier.

Conclusion

Tous les équipements électriques doivent être stockés en toute sécurité, à l'écart des dangers. Après le remplacement, la station d'accueil de la Switch devrait fonctionner correctement.
