Comment décharger le condensateur de votre Polaroid I-2

Rédigé par : Alex Diaz-Kokaisl

Commentaires : 0

Comment décharger le condensateur de votre Polaroid I-2

Difficulté

Modérée

Étapes

Temps nécessaire

5 - 10 minutes

Introduction

Suivez ce tutoriel pour décharger le condensateur du flash de votre appareil photo Polaroid I-2.

Le condensateur stocke l'énergie du flash et peut conserver cette énergie pendant un certain temps – suffisamment pour qu'il ne soit pas réaliste de penser que le condensateur va se décharger passivement avant une réparation. Il est donc préférable d'utiliser un outil de décharge de condensateur pour vider le condensateur avant de manipuler la carte mère exposée.

Votre outil de décharge de condensateur doit pouvoir supporter au moins 330 volts. Vous pouvez également suivre ce tutoriel pour fabriquer votre propre outil de décharge de condensateurs.

Outils

Étape 1

Il existe deux jeux de points pour placer un outil de décharge de condensateur : un sur la carte mère et un autre directement sur le condensateur.
Ce tutoriel vous montrera comment utiliser un outil de décharge de condensateurs sur la carte mère.
La procédure est similaire à celle de la pose d'un outil de décharge de condensateur directement sur le condensateur, mais dans ce cas il faut retirer une plus grande quantité de gel isolant.

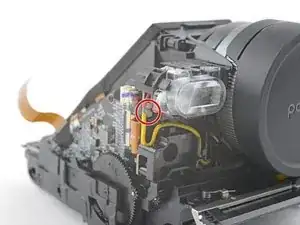

Placez l'appareil photo sur son bord gauche afin de pouvoir accéder à la carte mère par le haut.

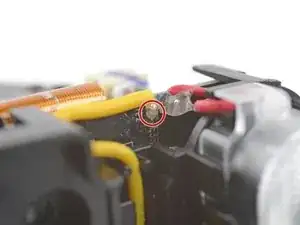

L'extrémité du fil jaune du condensateur est isolée avec du gel.

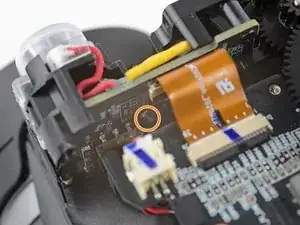

L'extrémité du fil noir du condensateur est cachée derrière la carte, mais elle n'est pas isolée avec du gel.

Étape 2

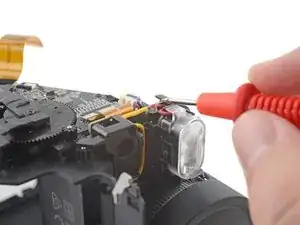

Utilisez une spatule (spudger) pour retirer le gel de l'extrémité du fil jaune en grattant.
Il n'est pas nécessaire d'enlever tout le gel, mais juste assez pour permettre à un outil de décharge de condensateur de toucher la soudure.

Étape 3

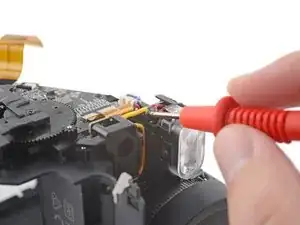

Mettez en contact l'extrémité du raccord jaune avec la pointe positif rouge.
Il se peut que vous deviez forcer un peu pour percer le gel restant. Si vous n'obtenez aucun retour d'information de votre outil, vérifiez si la pointe perfore le gel.

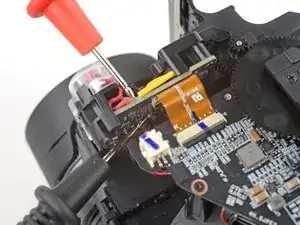

Tout en appliquant la pointe positif, touchez l'extrémité du fil noir avec la pointe négatif noir.
Selon votre outil de décharge, vous devrez peut-être maintenir la position pendant quelques minutes.
Suivez les instructions fournies par votre outil pour déterminer quand votre condensateur est complètement déchargé.

Conclusion

Votre réparation Polaroid I-2 ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
