Comment déconnecter le pavé tactile de votre DualShock 4 (CUH-ZCT1U)

Rédigé par : Clay Eickemeyer
  • Commentaires : 5
Comment déconnecter le pavé tactile de votre DualShock 4 (CUH-ZCT1U)

Difficulté

Modérée

Étapes

18

Temps nécessaire

Aucune estimation

Introduction

Suivez ce tutoriel pour déconnecter le pavé tactile de votre DualShock 4 modèle CUH-ZCT1U.

  1. X5wSfxicAxSko1Zg

    • Vérifiez le numéro de modèle au dos de votre manette. Ce tutoriel a été rédigé avec le modèle CUH-ZCT1U. Si vous possédez un autre modèle, la procédure du tutoriel et les pièces de rechange peuvent être légèrement différentes.

    • Si vous avez la deuxième génération de DualShock 4, modèle CUH-ZCT2U, utilisez ces tutoriels.

    model:cuh-zct2e

    كيف يمكن ان افكها

    Mhmod -

  2. w1u5HLFRbQIP2d2F
    w1u5HLFRbQIP2d2F
    pJuWDOWVmAmLyI6V

    • Si vous avez besoin de stabiliser votre manette pendant cette réparation, posez-le sur une surface douce telle qu'un chiffon en microfibres.

    • Utilisez un tournevis cruciforme pour retirer les quatre vis de 6,4 mm de long qui fixent le boîtier arrière.

    to re-torque these PH00 screw... i found 19Ncm to be about the max. (since 27Ncm was too much)

    Dreamcat 4 -

  3. NgnhjUOrfuwMJyov
    NgnhjUOrfuwMJyov
    cwbJVa63FyosD31P
    HvrmieUp6UwVcySs

    • Utilisez un médiator pour faire levier sur chaque coin du bouton L1 du boîtier avant.

    • Retenez le bouton pour éviter qu'il ne soit éjecté hors de votre espace de travail.

    • Retirez le bouton.

  4. AJugiOXGbAhQ1BMq

    • Utilisez votre médiator pour faire levier et retirer le bouton R1, comme vous l'avez fait pour le bouton L1.

  5. B1xF1WqHbfBoBJtF
    B1xF1WqHbfBoBJtF
    EHOhhIPKfA2DZQfI
    McHyyAQtKhIUOHJO

    • Six clips en plastique fixent le boîtier arrière au boîtier avant. Les quatre étapes suivantes montrent comment détacher ces clips avant de pouvoir ouvrir la manette.

    • Insérez votre médiator incliné vers le bas, entre le boîtier avant et le boîtier arrière, à mi-chemin entre la poignée et les boutons d'action.

    • Glissez votre médiator vers la poignée et faites levier pour détacher le premier clip.

    • Répétez cette procédure de l'autre côté de la manette pour détacher le second clip.

  6. j1WZgSo6o3TaODlg
    j1WZgSo6o3TaODlg
    eRF1MNwAMFijHfw4
    ocNfVkqvnbtCNBcd

    • Deux autres clips fixent le boîtier arrière près du port d'extension et de la prise casque.

    • Insérez votre médiator entre le boîtier avant et le boîtier arrière, de part et d'autre des ports.

    • Tournez votre médiator pour déclipser cette partie du boîtier arrière du boîtier avant.

    • Si le boîtier arrière est coincé, insérez et tournez votre médiator sous différents angles.

    • N'ouvrez pas encore la manette, car elle est encore maintenue par deux clips très délicats près des gâchettes.

  7. jf5SveEdOwRIGhJq

    • Les deux derniers clips sont très délicats et doivent être détachés depuis l'intérieur de la manette. Si vous les cassez, ne vous inquiétez pas, cela n'affectera ni cette réparation ni le fonctionnement de votre manette.

    • Localisez les clips en regardant à travers l'espace au-dessus des boutons R2 ou L2.

  8. qQcyUfycauX1EUE6
    qQcyUfycauX1EUE6
    YFUPEeSZZqPY4U1E
    OHcMVCNj4VJZWyNC

    • Insérez la pointe d'une spatule (spudger) dans l'espace situé au-dessus du bouton R2 et poussez le clip de retenue vers l'extérieur.

    • Tout en poussant le clip vers l'extérieur, tirez lentement le boîtier arrière du boîtier avant jusqu'à ce que vous sentiez qu'ils se séparent.

    • N'ouvrez pas complètement la manette tant que les clips R2 et L2 n'ont pas été détachés.

    • Répétez cette procédure pour le clip situé près du bouton L2.

  9. PKcRjl2CIQogpTKp
    PKcRjl2CIQogpTKp
    fip3U51QOcVGEXVJ
    u6ZnJrwXE1clORUW

    • Appuyez sur le bouton R2 et faites glisser le boîtier arrière par-dessus.

  10. KP2vxXGWlaTfsUDK

    • Appuyez sur le bouton L2 et faites glisser le boîtier arrière par-dessus.

  11. 3hhTNdLYVWIBGeVA
    3hhTNdLYVWIBGeVA
    hfTvkNdF3uokn4Pa
    GXsRCZqUChYpLy1d

    • Faites basculer le boîtier arrière sur la manette et posez-le, en veillant à ne pas tirer sur la nappe d'interconnexion.

  12. nCng6Fw1GK6utOG1
    nCng6Fw1GK6utOG1
    SZUVqTnFbaQPaXbq
    5sWqh1SoSQhBsOFd

    • Utilisez une pince fine ou vos doigts pour retirer la nappe d'interconnexion, en tirant sur sa languette bleue pour la sortir de la prise.

    • Lors du remontage, reconnectez la nappe en orientant sa languette bleue vers l'extérieur de la manette.

    On the model CUH-ZCT2E the circuit board is mirrored so that the connection is on the left side. When reassembling the blue tab should be facing inwards.

    Konrad Skeri Ekblad -

  13. bTlYAQTvGVBKbfRV
    bTlYAQTvGVBKbfRV
    4QAyFxp5cWR2HTHW

    • Avec une pincette ou vos doigts, attrapez et déconnectez le connecteur de la batterie sur la carte mère.

    • Ne tirez que sur la tête du connecteur, pas sur le câble lui-même.

  14. gp4YHL5LMwLLvcoE

    • Retirez la batterie.

  15. 6M2oWXxExT4ElTXk
    6M2oWXxExT4ElTXk
    FwVprSgDuD6bHjCd

    • Saisissez et retirez l'extension du bouton de réinitialisation de son logement dans le support de la batterie.

    On the model CUH-ZCT2E this is part of the battery bracket and not removable. Just skip this step.

    Konrad Skeri Ekblad -

  16. OdOvSwnMxMWM4r1W
    OdOvSwnMxMWM4r1W
    mGrvIhfZTUenHG4w
    R1xtscUk6ivQwlFS

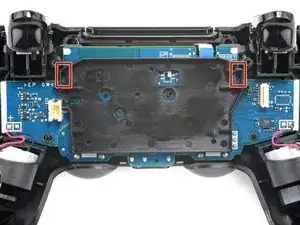

    • Repérez les deux clips qui fixent le support de batterie à la carte mère.

    • Insérez la pointe de votre spatule dans l'ouverture située derrière le clip du support droit.

    • Appuyez sur le clip pour le dégager de la carte mère.

    • Soulever le bord droit du support de batterie.

    On the model CUH-ZCT2E the battery bracket is not secured by clips but by a PH #00 screw mid height on the right half of the battery bracket. Just remove the screw and for the next step lift the battery bracket straight up.

    Konrad Skeri Ekblad -

  17. MpRnnXNR6AkVJPdE
    MpRnnXNR6AkVJPdE
    JknRtEahfZLV1Rus

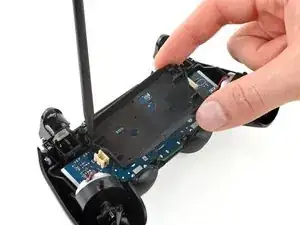

    • Insérez la pointe de votre spatule dans l'ouverture située derrière le clip du support gauche.

    • Appuyez sur le clip pour le dégager de la carte mère.

    • Retirer le support de la batterie.

  18. NtpB2BKLXfOs3ibt
    NtpB2BKLXfOs3ibt
    ocmExNqCRtHeRbfY
    L2nX3BGEGvqBGKhL

    • Utilisez la pointe de votre spatule pour relever le rabat de verrouillage qui fixe le connecteur ZIF de la nappe du pavé tactile.

    • Utilisez une pincette ou vos doigts pour déconnecter la nappe à l'aide de sa languette bleue.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
