Comment fabriquer un extracteur de fumées de soudage abordable

Rédigé par : Chayton Ritter

Commentaires : 10

Comment fabriquer un extracteur de fumées de soudage abordable

Difficulté

Modérée

Étapes

Temps nécessaire

30 minutes

Introduction

La soudure génère des vapeurs qu'il vaut mieux ne pas respirer. Si vous en avez assez de retenir votre souffle ou de « jouer à esquiver les fumées », cet extracteur de fumées simple et abordable est fait pour vous.

Et surtout, il est fabriqué à partir de pièces que vous avez probablement sous la main. La seule pièce spécialisée que vous devrez peut-être commander est le filtre à charbon actif. Dans ce tutoriel des filtres Hakko A1001 ont été utilisés.

Outils

Pièces

Étape 1

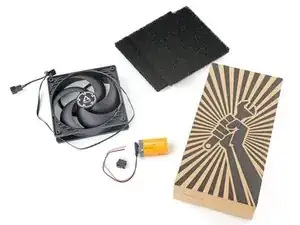

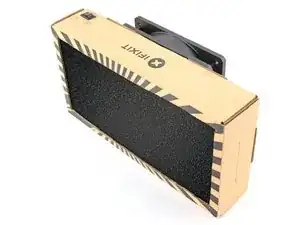

Cet extracteur de fumées est composé de trois pièces principales : un ventilateur d'ordinateur de 12 V, un boîtier en carton et un filtre à charbon actif.
La soudure contient souvent du flux de colophane. Lorsqu'il est vaporisé pendant la soudure, il irrite les voies respiratoires et les yeux et peut causer des problèmes de santé s'il est inhalé à long terme.
Cet extracteur attire les fumées nocives dans le filtre à charbon qui piège les composés volatils et les élimine de l'air.

Étape 2

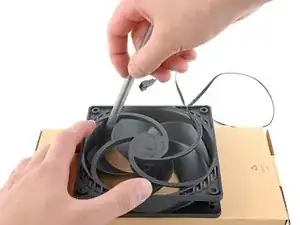

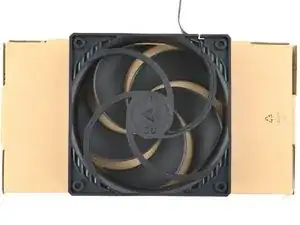

Placez le ventilateur au-dessus de la boîte de manière à pouvoir réaliser une découpe pour l'évacuation.

Étape 3

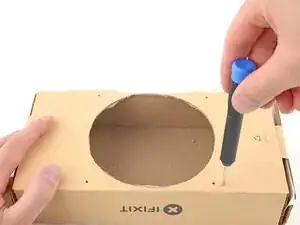

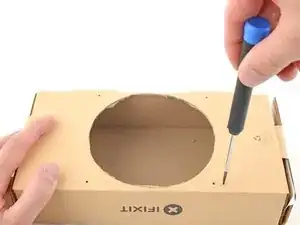

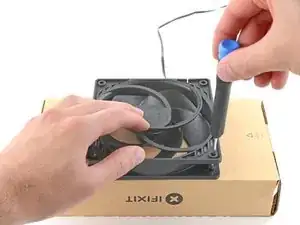

Utilisez un objet pointu comme un tournevis pour percer quatre trous de fixation pour le ventilateur dans la boîte.

Étape 4

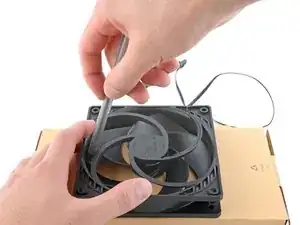

Utilisez un stylo ou un crayon pour marquer le diamètre intérieur du ventilateur sur la boîte.

Étape 5

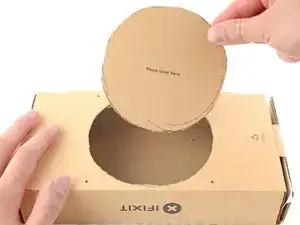

Utilisez une lame de rasoir pour découper le port d'évacuation du ventilateur.

Étape 6

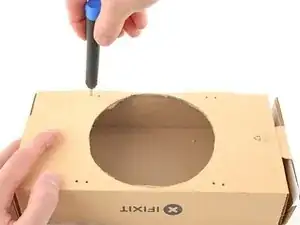

Percez quatre autres trous à environ 1 cm de ceux que vous avez faits précédemment.

Étape 7

Retournez la boîte.

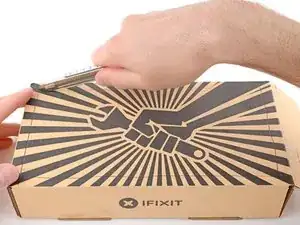

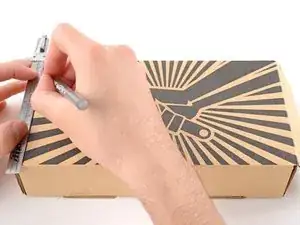

Utilisez un stylo ou un crayon et une règle pour tracer le port d'aspiration.
Laissez un rebord pour que le filtre ne tombe pas lorsqu'il est placé dans la boîte.

Étape 8

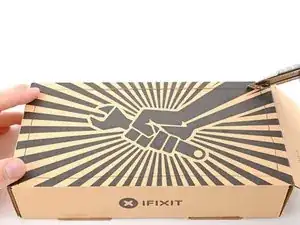

Utilisez une lame de rasoir pour découper le port d'aspiration dans la boîte.

Étape 9

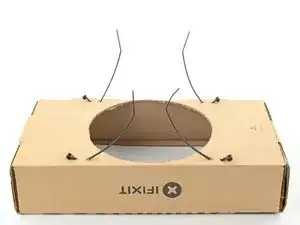

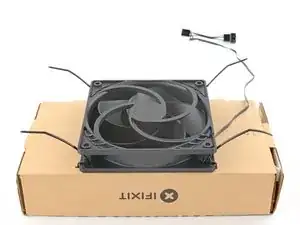

Faites passer quatre attaches à travers les trous de fixation du ventilateur.

Étape 10

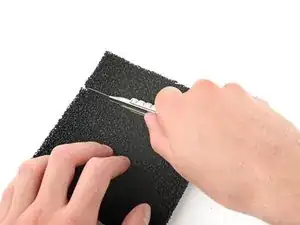

Les filtres à charbon actif sont de toutes les formes et de toutes les tailles. Vous devrez peut-être couper et modifier le filtre pour l'adapter à votre boîte.
Coupez le filtre de manière à ce qu'il s'insère parfaitement dans le port d'aspiration.

Étape 11

Insérez le filtre dans le port d'aspiration.
Si votre filtre ne recouvre pas le port d'aspiration, vous pouvez utiliser de la colle ou du ruban adhésif pour relier plusieurs sections de filtre entre elles.

Étape 12

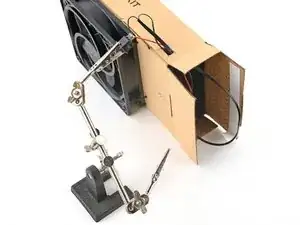

Faites passer les attaches dans les trous de fixation du ventilateur.
Veillez à ce que le côté aspiration du ventilateur soit placé contre le trou de la boîte, sinon vous vous retrouverez avec une soufflerie de fumées de soudure.
Fixez le ventilateur au port d'évacuation en serrant les colliers de serrage.
Coupez l'excédent de l'attache.

Étape 13

Notez et mémorisez les broches d'alimentation et de mise à la terre sur le connecteur du ventilateur.
Coupez le connecteur du ventilateur.

Étape 14

Utilisez un objet pointu comme un tournevis pour percer un trou dans la boîte pour le câble du ventilateur.
Enfilez le câble du ventilateur dans la boîte.

Étape 15

Marquez le contour de l'interrupteur à l'aide d'un stylo ou d'un crayon.
Choisissez un emplacement pratique et facilement accessible.
Découpez un trou pour l'interrupteur.
Tirez le câble du ventilateur à travers le trou de l'interrupteur.

Étape 16

Avant de procéder au soudage, assurez-vous que le ventilateur est correctement câblé. Si les fils positif et négatif sont intervertis, le ventilateur risque de griller.
Soudez l'interrupteur entre le fil positif du ventilateur et le fil positif de la batterie.
Soudez le fil négatif du ventilateur au fil négatif de la batterie.
Tirez l'excédent de câble à travers le boîtier et montez l'interrupteur sur le boîtier.

Étape 17

Placez les fils détachés dans la boîte.

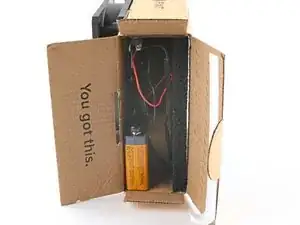

Fixez la pile 9V à l'intérieur de la boîte à l'aide d'un ruban adhésif double face.

Étape 18

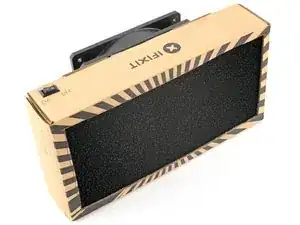

Réjouissez-vous ! L'époque où l'on retenait sa respiration ou où l'on inhalait des fumées de soudure est désormais révolue.
Si vos fumées de soudure sont particulièrement puissantes et visibles dans le port d'évacuation, vous pouvez empiler des matériaux filtrants supplémentaires pour les capturer.

Conclusion
