Comment nettoyer le joystick du Sony Ericsson QuickShare T630

Rédigé par : Shelby Hartin
  • Commentaires : 4
Comment nettoyer le joystick du Sony Ericsson QuickShare T630

Difficulté

Modérée

Étapes

12

Temps nécessaire

5 - 10 minutes

Introduction

Avant d'accéder au joystick, plusieurs étapes préalables sont requises. Ce guide vous montrera comment désassembler à l'appareil afin d'accéder au joystick pour un entretien correct.

  1. HSNP4i2NU34kqdIy

    • Commencez le démontage en plaçant votre Sony Ericsson QuickShare T630 sur une surface plane.

  2. LeA2P1WnA6iZ1jdq
    LeA2P1WnA6iZ1jdq
    YWLI4fJITBbV4Kan

    • Faites glisser le panneau de protection à l'arrière du téléphone vers le bas et retirez-le entièrement, en révélant la batterie en dessous.

  3. xLDusVFEFoBRSyfG

    • Faites glisser la batterie vers le haut pour l'enlever.

  4. cT1hfDBPRFoxJFFv
    cT1hfDBPRFoxJFFv
    XqmvPdIfnZWwRVsP

    • Retirez le bouchon en caoutchouc situé près de l'appareil photo en soulevant doucement avec vos doigts.

    • Soulevez doucement le capot de la caméra après avoir retiré le bouchon en caoutchouc.

    The T630 phone is really old and this plug may be hard to remove as it may be decomposed like black putty. It really doesn't need to be taken off, you can get the protector for the camera off without taking out the plug when the rubber is like this.

    Lami -

  5. mKHP2FsjjQij4ifd
    mKHP2FsjjQij4ifd
    vXrrZUvPQuJPuHN2

    • Soulevez le panneau restant pour desserrer son contact avec le téléphone à l'aide d'un spudger.

    • Faites glisser le panneau vers le haut pour l'enlever complètement.

    • Ces étapes nécessiteront un peu de force.

  6. q2XO1ebbk2Bgm1TF

    • Faites glisser l'antenne vers le haut pour l'enlever.

  7. KsTgVwJihMHPFkm2
    KsTgVwJihMHPFkm2
    C4DgQgH5lwM6DTnn

    • Localiser les vis sur les quatre coins de l'appareil

    • Retirez les vis

    The screws are T7 torx

    Lami -

  8. FLPFpLEhcDMC4mnV
    FLPFpLEhcDMC4mnV
    ujoh2eCa3xMhSkrv

    • Soulevez doucement et retirez le panneau avant du téléphone après avoir retiré les vis.

  9. M32hZPp3hxAOYwor
    M32hZPp3hxAOYwor
    dQUPIH5QAmG2kbV2
    itit4nMq3tX1h6lQ

    • Cette étape n'est PAS requise pour la maintenance du joystick ou la maintenance et le remplacement du clavier! Continuez à l'étape 10 si vous tentez d'atteindre l'un ou l'autre de ces objectifs.

    • Lentement soulever l'écran pour révéler le ruban de circuit vert reliant l'écran au téléphone.

    • Tirez doucement le ruban du circuit /

    • Retirez l'écran maintenant déconnecté.

    there is a litttle lever on the connection on the circuit board that must be lifted up (a fingernail works fine) before pulling on the cable.

    Lami -

    you can also remove the keyboard connection (orange ribbon cable) in the same manner as for the screen cable. You can also just lift out the circuit board if you want to change the entire outer case.

    Lami -

  10. 1NXCQyteXsXnAaAL
    1NXCQyteXsXnAaAL
    uTXOcYwmitVKXItL
    lTy1Nt6CBX4HyPBX

    • Retirez le clavier en le tirant lentement loin de la carte de circuit imprimé.

    • Il n'y a pas de connexions directes entre le clavier et le téléphone.

    • Ce sont toutes les pièces couvertes dans ce démontage qui composent le Sony Ericsson QuickShare T630.

  11. cn2PXGBItZ2mVvSQ

    • Soulevez doucement le circuit imprimé blanc pour révéler la base.

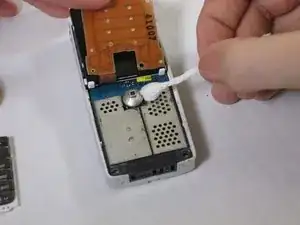

  12. CRSBJ3lw63TnH1ot

    • Faire tremper un coton-tige dans de l'alcool à friction

    • Travailler doucement le coton-tige autour de la manette, en éliminant toute accumulation de déchets qui pourrait nuire à son utilisation.

Conclusion

Pour réassembler votre appareil, suivez ces instructions dans l'ordre inverse.
