Introduction
Consultez ce tutoriel pour refermer et coller votre appareil avec des bandes adhésives découpées sur mesure. L'adhésif peut être destiné à l'écran, la coque arrière, la batterie, etc. Lisez tout le tutoriel avant de commencer à poser les bandes adhésives pour vous familiariser avec le processus.
Remarque : Si le tutoriel de réparation de votre appareil comporte des instructions spécifiques concernant l'adhésif, suivez-les pendant votre réparation.
Atteindre la certification IP (protection contre les intrusions d'eau et de poussière) après l'ouverture d'un appareil nécessite un équipement spécialisé et volumineux. Ce tutoriel propose des conseils et des astuces pour obtenir le meilleur scellement possible dans un environnement domestique.
Il est important de noter que tous les appareils et tous les adhésifs ne sont pas identiques. Certaines méthodes peuvent fonctionner mieux ou moins bien en fonction de votre appareil et de la manière dont vous réappliquez l'adhésif. Dans la plupart des cas, le scellement ne sera pas aussi bon que celui d'origine en usine, donc veillez à ne pas exposer votre appareil à des conditions extrêmes après une réparation électroniqie DIY.
Pour les réparations téléphones Samsung Galaxy S, consultez plutôt ce tutoriel.
Pour les réparations iPhone, consultez plutôt ce tutoriel.
Pour les réparations iPad, consultez plutôt ce tutoriel.
Si vous utilisez une carte adhésive prédécoupée Tesa, consultez plutôt ce tutoriel.
-
-
Examinez vos bandes adhésives prédécoupées et identifiez leur usage.
-
Bandes adhésives pour écran ou coque arrière. Normalement, elles épousent la forme de l'appareil.
-
Bandes adhésives pour le fond de la coque arrière. Elles suivent les contours des composants fixés à la coque arrière.
-
Bandes adhésives pour batterie. Il s'agit habituellement d'un rectangle aux dimensions de la batterie du téléphone.
-
Bandes adhésives pour composants divers. Leurs contours correspondent au composant auquel elles sont destinées, p.e. la caméra ou le lecteur d'empreintes digitales.
-
-
-

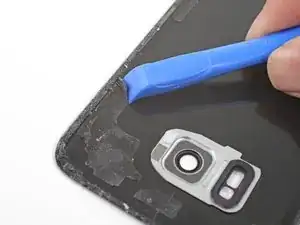

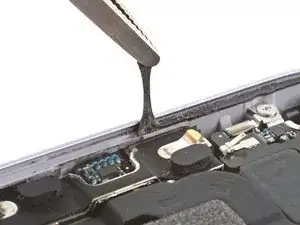

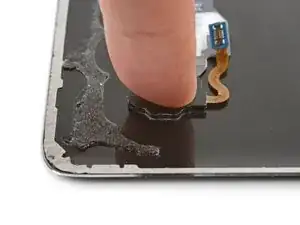

Ôtez les gros morceaux d'adhésif avec vos doigts, une spatule, un outil pour ouvrir en plastique ou une pincette.
-
Utilisez du dissolvant pour adhésif ou de l'alcool isopropylique à haute concentration (>90 %) pour enlever les résidus des surfaces métalliques. Frottez dans une seule direction avec un chiffon non pelucheux ou un filtre à café jusqu'à ce qu'il n'y ait plus de résidus.
-
-
-

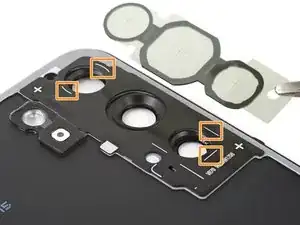

Découpes pour composants ou découpes dans le châssis de l'appareil
-
Marques d'alignement pour repérer la position de l'adhésif
-

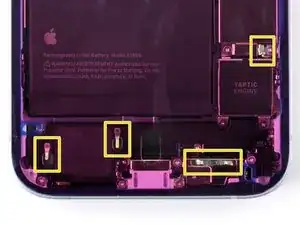

Trous des contacts à ressorts ou pour les objectifs des caméras
-
-
-

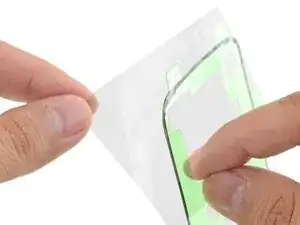

Une fois que la bande adhésive est bien à sa place, décollez le film de couleur neutre/transparent.
-

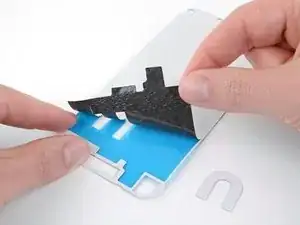

Décollez soigneusement la partie centrale du film et de l'adhésif, en commençant par la découpe (si présente).
-

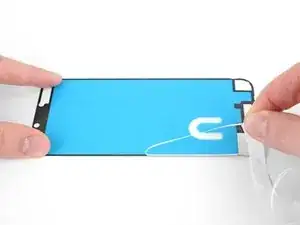

Décollez et jetez le film de couleur neutre/transparent, qui protège encore l'adhésif.
-
-
-

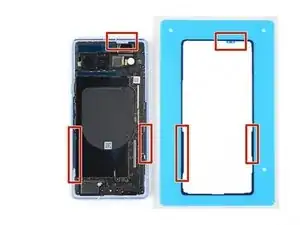

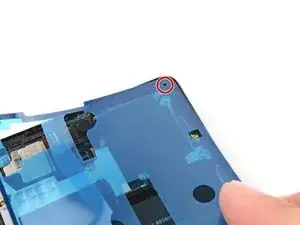

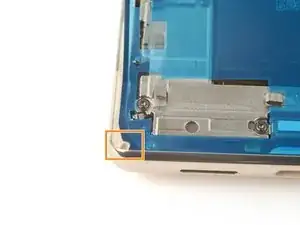

Quand vous positionnez l'adhésif, recherchez les trous d'alignement qui correspondent aux trous présents dans le châssis de votre appareil.
-
Certains adhésifs comportent des découpes qui correspondent à des trous ou à des caractéristiques particulières du châssis.
-
-
-

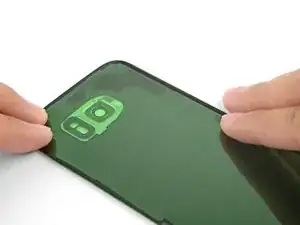

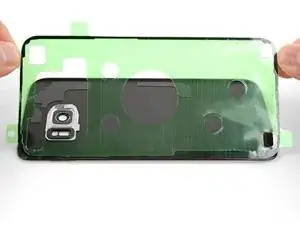

Saisissez les languettes de la bande adhésive et alignez soigneusement un bord long de l'adhésif avec un bord de la coque arrière.
-
Posez l'adhésif sur la surface et appuyez fermement dessus avec vos doigts.
-

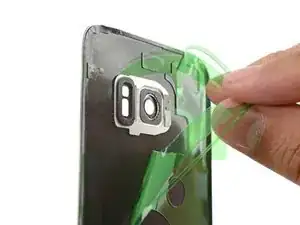

Décollez le film coloré qui recouvre le côté restant de la bande adhésive.
-
-
-

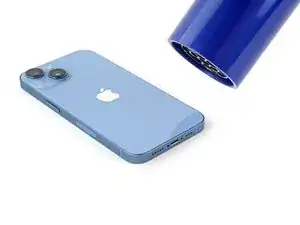

Utilisez un sèche-cheveux, un iOpener ou un pistolet à air chaud pour chauffer doucement l'adhésif ou votre appareil, là où les nouvelles bandes adhésives ont été posées.
-
-
-

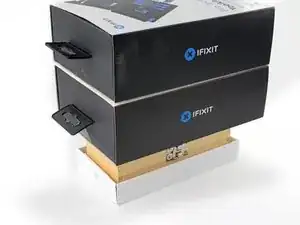

Posez votre appareil sur une surface plane et empilez dessus des objets lourds. De gros livres font l'affaire.
-
Laissez ces objets en place pendant au minimum quelques heures pour que l'adhésif prenne. Le mieux est d'attendre une nuit.
-
-
-

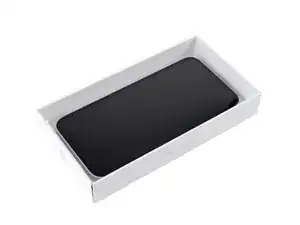

Si la boite dans laquelle votre appareil a été livré est munie de découpes pour ces inégalités, utilisez-la pour que l'appareil soit positionné à plat.
-

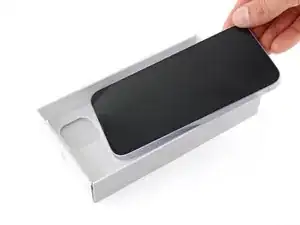

Placez votre appareil dans la boîte de manière à ce qu'il repose avec une pression uniforme tout autour de la coque arrière.
-
Posez des objets lourds sur l'appareil et laissez-les en place pendant quelques heures au minimum, pour que l'adhésif prenne. Le mieux est de les laisser en place pendant toute une nuit.
-
-
-
Posez d'abord des bandes de ruban adhésif sur le pourtour pour éviter de rayer votre appareil.
-

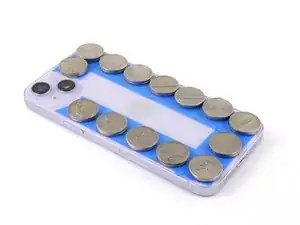

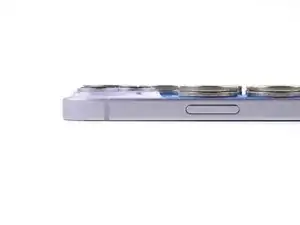

Puis posez des pièces de monnaie ou autres objets similaires sur le pourtour, de façon à ce que la hauteur finale soit plus ou moins égale à celle des inégalités de la coque arrière.
-
Ensuite empilez des objets lourds, par exemple des livres, sur les pièces et laissez en place quelques heures. N'utilisez pas de livres auxquels vous tenez ; les pièces peuvent y laisser une marque.
-
-
-

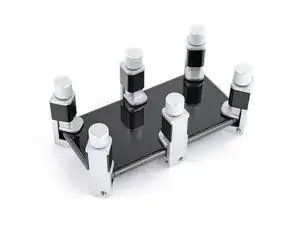

La troisième et dernière façon de faire est d'utiliser des étaux de serrage pour écran. C’est un excellent moyen pour maintenir les écrans et les coques d’appareils. Suivez ce tutoriel pour les utiliser avec votre appareil.
-
Appliquées correctement, les bandes adhéreront pendant longtemps.
La réparation peut ne pas rendre à l'appareil son étanchéité préalable. Faites attention à ne pas l'exposer à des liquides.
9 commentaires
Diese Anleitung sollte im Akku-Tausch Tutorial verlinkt sein und auch in der Produktbeschreibung. Ich habe diesen Artikel erst gefunden, nachdem ich die Rückseite schon befestigt hatte (zum Glück richtig).
Although obvious to anyone who has used this type of strip, I didn't realize it until my first experience gluing a screen into my phone: the adhesive is ONLY the black goo attached to the strips. Once you peel off the clear side, place the strip and then peel off the coloured side, all that's left is the black goo, hopefully exactly where it needs to be. Mine could be carefully re-aligned with tweezers as necessary before setting the screen into place.
Chris -
What's the popular recommendation regarding how long to leave weight on these pre-cut adhesive strips?
It merely says 'a few hours'?
Is it okay to check on it or is it like opening the oven door?
Eldon -
It's okay to check, and 2 hours is usualy plenty enough.
If you're installing a screen, you might need to cut out a hole on the backing so that you can attach the first side, and attach the screen ribbon connector through the hole before removing the second backing.
Asela Gunawardana -
I don't understand how one-sided adhesive is supposed to make the screen stick on. It needs to be double-sided adhesive, not one-sided. One side has to stick to the back of the screen and one side has to stick to the frame. This display adhesive I have is one-sided, unless I'm doing something wrong.
Google Pixel 3a Display Adhesive - Genuine
Tim Davenport -
