Comment réassembler une poignée pour autocuiseur Perfect de WMF

Rédigé par : Leni
  • Commentaires : 91
Comment réassembler une poignée pour autocuiseur Perfect de WMF

Difficulté

Modérée

Étapes

7

Temps nécessaire

7 minutes

Introduction

J'aimerais vous montrer comment réassembler la poignée d'un autocuiseur de manière à ce que tout soit à nouveau en place et que le mécanisme de fermeture fonctionne sans problème.

  1. BCuOOcRMTtP2f16o

    • Prépare tes pièces détachées

    Hallöchen. Danke für die tolle Beschreibung. Leider ist mir beim montieren die kleine Feder aus dem schwarzen Rechteck abhanden gekommen. Kann man diese irgendwo nachkaufen? Welche Grösse/ Durchmesser hat sie? Ist die Feder für den Schiebenechanismus. Wäre für eine Info super dankbar

    Michaela Limbach -

    Dankeschön 💗💗💗💗💗💗💗💗💗💗💗💗💗💗

    上野杏 -

  2. eHoxFmdMuCXjffV3
    eHoxFmdMuCXjffV3
    Fk4AXMgrXrQVIVNk
    JOCRT1VEAkCq6hEh

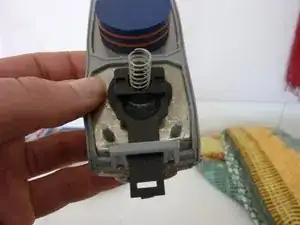

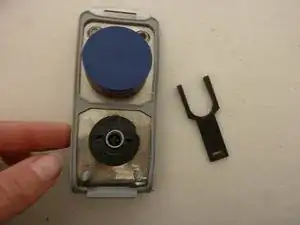

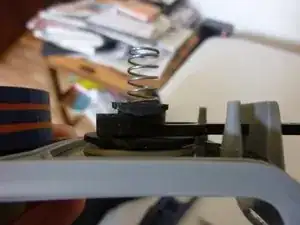

    • Prends la plaque métallique (si tu as retiré le joint, tu dois le remettre ; si tu as retiré la petite valve, tu dois d'abord faire passer la partie en caoutchouc par le trou de manière à ce que la rainure entoure le métal, puis tu dois remettre le plastique) et la fourche noire.

    • Fais passer la fourche par le trou du joint en caoutchouc et glisse-la ensuite sous la pièce rectangulaire en plastique avec le ressort.

    • ATTENTION : La fourche a un côté incliné, celui-ci doit être dirigé vers le haut (donc vers le ressort, pas vers le métal) l'inclinaison du rectangle doit être en contact avec celle de la fourche, comme sur la photo 3. Si vous faites cette étape de manière incorrecte, vous verrez que lors du premier test de cuisson : la soupape ne se fermera pas.

    Vielen Dank für die tolle Anleitung!🙏🏻Leider habe ich ein Problem: die Gabel hat bei meinem Griff jeweils einen rechtwinkeligen Schenkel und das Ventil mit den Ringen hat ebenfalls eine Verlängerung, die irgendwie mit der Gabel zusammengefügt werden müsste, nur weiß ich nicht wie. Könnten Sie mir bitte helfen? Vielen lieben Dank!

    Herta -

  3. fASgHOPRcgg4N4SW
    fASgHOPRcgg4N4SW
    h3LHxOxXwCdeX2cg
    xWL4EgOHnbEGfTRI

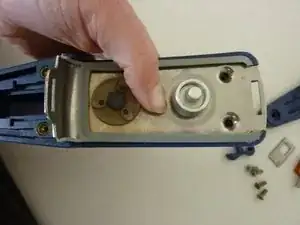

    • Prends le morceau de métal et la poignée en plastique

    • Le ressort doit être placé sur la « bosse » prévue à cet effet (cercle vert).

    • Tu devras peut-être pousser un peu la pièce métallique vers l'avant pour qu'elle s'insère correctement, veille à ce que le joint soit bien en place tout autour.

    • Place les deux vis et serre-les bien

  4. UQT3wRjUvall5wZc
    UQT3wRjUvall5wZc
    1Q6gjFCbUqI5WOdt
    hLu1CZv66g3AMDXg

    • Prends maintenant parmi les 4 pièces détachées celle en forme de Z en haut à droite et place-la avec la languette la plus étroite dans le creux de la fourche noire.

    • ensuite, tu peux placer la plaque métallique tout à gauche dans la fente

  5. OrpXAyLoeUwJJV4J
    OrpXAyLoeUwJJV4J
    2nsErSOcFd55k6QN
    DBfGiWLD1WgHrUQR

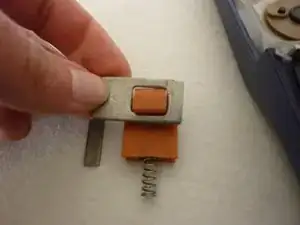

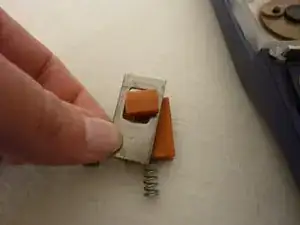

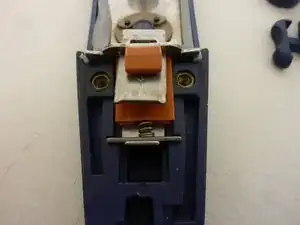

    • Tu peux maintenant assembler la partie orange avec le ressort et la plaque métallique correspondante.

    • Ensuite, tu prends le tout, tu glisses la plaque métallique dans la fente et tu pousses le ressort derrière la petite plaque métallique.

    • Si la partie en forme de Z te gêne, retire-la tout en appuyant sur la valve, elle ne se soulèvera pas et se retirera plus facilement. ATTENTION : il se peut que tu glisses hors de la fourche en la retirant. Pour vérifier, pousse à nouveau à la fin, la petite valve noire devrait alors se soulever.

  6. euTXsrFr2iedgTuK
    euTXsrFr2iedgTuK
    yClGMl5An2Gh2OrD
    HZKLUPWpMo2EAr1f

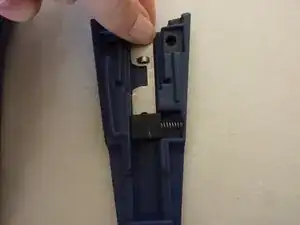

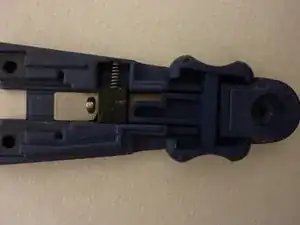

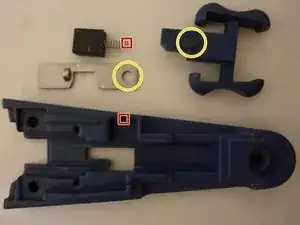

    • Place maintenant la pièce en plastique noire avec le ressort dans le creux prévu à cet effet.

    • Ensuite, tu peux glisser la pièce métallique en dessous.

    • Pour finir, place le poussoir sur la plaque métallique de manière à ce que le bouton se trouve dans le trou.

    Danke, dein Beitrag war mir eine große Hilfe beim Zusammenbauen!

    Erwin Mayr -

    Eine perfekte Erklärung. Es hat auf Anhieb geklappt. Nur in 7 Minuten habe ich es nicht geschafft. Danke!

    Christian Bosse -

    Super erklärt, ohne die Anleitung hätte ich es nicht geschafft. Mithilfe der Anleitung, habe ich den Deckel komplett zerlegt, gereinigt und wieder zusammengebaut. Funktioniert einwandfrei. Herzlichen Dank.

    Karl Gerlinger -

    Super, vielen Dank. Das hat mich und meine Bohnen gerettet.

    Isabell Erdmann -

    Is it useful to add lubricant on the sliding plastic parts? The problem I got is that the sliding button wouldn't let to open the lid even after few hours chilling. Only after few trial it finally opens. Thanks.

    Erno -

    Super!! Danke für die Anleitung, jetzt wird wieder weitergekocht. Aber wie konnte sich das aushängen? Der Schieber war blockiert und ließ sich nicht mehr bewegen. Musste erst den unteren Teil der Griffdoublette abmontieren, um den Topf öffnen zu können. Sowas sollte in dieser Preisklasse nicht passieren!

    andreas kluge -

    I found that I needed to chamfer the edge of the [-shaped metal plate at the opposite end to the hole and on the upper surface as shown in the picture. I used a manual wheel grinder, but a metal file, or fine wet and dry sandpaper would work just as well. Be sure to remove ALL the filings and wipe it clean, before re-inserting it!

    This enabled this [-shaped plate to slide under the slotted rectangular metal plate shown in step 5.

    Paul Jackson -

  7. QIoAO1ES21dG1FYm
    QIoAO1ES21dG1FYm
    V43LOoV4anllrCKj

    • Il ne te reste plus qu'à poser le couvercle sur la poignée, de manière à ce que tout soit assemblé comme ici (sans le couvercle).

    • Le poussoir doit donc être tout à l'avant (fermé) et la petite plaque métallique doit s'accrocher à la partie en forme de Z.

    • Il ne te reste plus qu'à mettre les vis en place et à les serrer, et c'est FINI.

    • Le mieux est de tester maintenant si le couvercle se ferme correctement. Mets un peu d'eau dans la casserole, pose le couvercle dessus, allume la plaque de cuisson et attends que la soupape se ferme.

    I bought couple years ago a set of WMF pressure cooker for one of my clients as a home warming gift and she told me recently that there is a hole in the vent. Can that be changed and if yes how?

    I mean with vent that little grey plastic on the lid. Appreciate your comments.

    Gorda Zafari -

    Hallo Leni,

    ich schrieb gerade. Jetzt bhab ich erst den Deckel auf den Topf gesetzt, dann ist alles paletti.

    Danke Doro

    Canehl -

    Hallo Leni.

    danke. Die Anleitung ist super.

    leider kriege ich Übergang Schritt 6 zu (7) und damit keine Fertigstellung hin, denn ich kann nicht in geschlossen Position nach oben schieben. Da hakt es, da das rechteckige Teil mit Feder dies blockiert

    Idee?

    Danke Stephanie

    Steph -

    Hallo,

    genau das gleiche Problem habe ich auch, den Schieber kann ich bis zu Ende nicht schieben, zum Kochen/entlüften!

    Was ist die Lösung???? Ohne dass man neuen Deckel kaufen muss!

    Gruß

    Hoshang Mazari -

    Hallo Hoshang, den Schieber kann man nur auf dem Topf ganz nach vorne schieben, falls das deine Frage beantwortet?

    Leni -

    Hallo,

    mir passiert genau gleich mit dem Schieber. Auch auf dem Topf. Irgendwelche Vorschläge?

    Alberto Berges -

    Beim letzten Abschnitt wäre noch ein Foto gut!

    Bevor der Griff zugeschraubt wird, muss das schwarze Teil mit der Feder zurück gedrückt werden und der Schieber zum Öffnen und Verriegeln nach vorne geschoben werden.

    In dieser Stellung dann zuschrauben! jetzt kann der Schieber zurück gezogen werden. Dann funktioniert es.

    Michael Simnacher -

    Hallo Staephanie, vor einem Monat hatte jemand das gleiche Problem, nachdem sie den Deckel auf den Topf gesetzt hat gings.

    Leni -

    Hallo Leni, ich dachte mir, welcher großartige Mensch hat hier soetwas verfasst. Wunderbar! Ich erwähnte schon einen neuen Griff (ca. 40€) zu kaufen, falls ich es nicht hin bekomme. Durch Deine wunderbare Erklärung funktioniert jetzt alles wieder bestens!!! Das Tolle an der Sache war: Ich hätte den Griff gar nicht auseinander schrauben müssen, weil nur die Dichtung, die man ja nur drauf setzt, defekt war. Aber im Eifer alles zerlegen und dann ein dummes Gesicht!! Ich würde Dir gerne 5€ für Deine Initiative spenden wollen!!!! Danke, Karlheinz Wechner

    Karlheinz Wechner -

    Hallo Karlheinz, ich danke dir für deinen super netten Kommentar. Ich freu mich sehr darüber.

    Wenn du mir noch zusätzlich neFreude machen willst gib die 5€ einfach der nächsten obdachlosen Person…langsam wirds kalt ;-)

    Alles Liebe dir, Leni

    Leni -

    Danke für die tolle klare Anleitung. Hatte das Metallplättchen immer verkehrt und war schon verzweifelt. Jetzt funktioniert es wieder bestens.

    Thomas Machacsek -

    Ich habe das Gefühl der Schieber zur Deckelverriegelung geht bei meinem Topf nicht ganz nach vorne…, der Topf kann zwar wenn der Schieber vorne ist nicht geöffnet werden, habe aber das Gefühl dass er nicht ganz nach vorne geht. Glaube aber nicht dass ich was falsch machte beim Zusammenbau…

    Des weiteren kommt bei mir am Dampfablass immer Dampf raus..., habe ich evtl doch was falsch gemacht beim Zusammenbau?

    Rainer Fuchs -

    Habe meinen Deckelgriff auch auseinandergenommen. Bei diesem runden blauen Ventil (Schritt2) ist mir aufgefallen, dass die 2 kleinen Stege abgebrochen sind. Daher kommt immer Dampf raus und das Ventil kann nicht mehr hochgehen. Gibt es dafür Ersatzteile oder muss man den ganzen Griff neu kaufen?

    Meggi Michelmichel -

    Super…wirklich super gemacht! Perfekt und Danke dafür!

    Andreas Nentwig -

    Der Deckel war neu, nicht auf Dichtheit geprüft und hat Dampf abgelassen.

    Eine Dichtung war schlecht montiert. Unter Anleitung der Abbildungen konnte der Fehler behoben werden!

    Ohne Anleitung wäre dies nicht möglich gewesen! Eindeutig 30 Punkte!!

    Walter

    Walter Eisler -

    Hello, how do I replace the small handle of the pot?

    Vasile Zamfirescu -

    Thank you very much for this!

    Kieran Cantrell -

    Muy bueno. Gracias

    Tony G -

    Merci beaucoup.. Internet c'est formidable !!

    moskar3 -

Conclusion

Procède aux étapes dans le sens inverse pour remonter ton appareil.

Auteur

Leni

Membre depuis le 06/04/16

1459 Réputation

62 commentaires

Wonderful step by step color photos layout. My handle valve got stuck rising under pressure. Looked for help on my computer and found Leni.

Quite impressed with positive steps shown. Took my time and fixed it on my first try. Now the valve is cleaned and does not stick at all. Could not have done it without your Professional Response towards this fine Pressure Cooker WMF.

THANK YOU KINDLY LENI, people like yourself are hero's too others like me who needed instruction. I THANK YOU again, you're the best!!! AP

Anthony -

Thank you for the really nice response. I am happy that I could help.

Leni -

Hat perfekt geklappt - Danke!

giegrich -

Super!!!Vielen Dank

Mujo -

Wunderbar.

Danke

Gebhard Singer -

Alle Achtung! Perfekte Anleitung! Hut ab!

Hat perfekt geklappt.

Vielen Dank!

claude -

Tiene que ser montado en la posicion de cocinar/cerrada la olla.

Javier S -

Yes, like I explained and showed in the picture ;-)

Leni -

Es freut mich, dass es bei euch allen so gut geklappt hat und ich euch helfen konnte =)

Leni -

Hi Leni, my pressure cooker’s indicator is not rising, would configuring the handle work ?

Cynthia Foo -

Dear cynthia, if you disassembled your grip prior to this failure then you may have made a little mistake reassembling it.

Otherwise, are you sure the valve closes and the sealing sits tight? If yes you may give it a try. Good luck =)

Leni -

Danke Leni,diese Anleitung hat mich gerettet. Der Griff war undicht,so habe ich ihn zerlegt und gereinigt,dann aber nicht mehr richtig zusammen bekommen. Nun ist er wieder dicht und kocht wie am ersten Tag und ich bin glücklich.

VG Don Carlos

Don Carlos -

Thanks a million! You are a saviour and guardian angel. With My best wishes. M.Taufiq from Venice, Italy.

Mohammad TAUFIQ -

I found the terms used for the parts could be better. Example: ‘chip’ is not a good word for the flat, rectangular pieces of metal.

Also, in the last image (Step 7) next to the top view of the lid of the closed pot, the assembly looks wrong to me. The indented bit on the stippled metal plate should be to the right side of that tiny metal crossbar, and between that crossbar and the up-sticking flap of the Z-shaped part. (It’s what pulls the Z-shaped part toward the end of the handle when you vent the steam pressure.)

Thank you, as this was the only help I could find anywhere,

Kind Regards from Chris

Eliot Mess -

Hey Chris,

I wrote it in german, so maybe the translation you read is not perfect. And it worked for me the way I did it. Maybe I took a picture in the wrong moment, so you are welcome to write another instruction so people who come not along with mine can choose another one. When I had to repair my handle valve I did not find any help, that’s why I wrote the instruction while I was repairing my own one. I am not a professional. I am happy if I can help people with this, but if you can do it better, I think everybody will be greatful to find more than only one instruction.

Best regards, Leni

Leni -

Chris,

the picture in step7 is correct. The bit on the stippled metal plate shall be to the left side of the up-sticking flap of the Z-shaped part. The bit on the stippled metal plate then slides over the tiny metal crossbar.

The assembly is tricky now because the black plastic part must be pushed back while assembling.

Oswald.

Oswald -

Danke! Hat super geklappt, 60 € gespart

Carola Schmidt -

Super Sache - aber hat vielleicht jemand eine Ahnung, ob die Druckanzeige (Knopf mit den Farbringen) zerlegt werden kann bzw. aus der Metallplatte ausgebaut werden kann?

Richard Zotlöterer -

Super beschrieben!Danke,hätte mir ohne diese Anleitung wahrscheinlich einen neuen Griff kaufen müssen.

max.mogok -

Great, simple instructions. I reassembled this 4 times before I found your post. It gave me the one little step I was missing. Many thanks.

Peter

pwhite1414 -

Die Anleitung ist ganz hervorragend. Gibt es eine Quelle bei der man die große rechteckige Rahmendichtung und die kleine runde Dichtung kaufen kann? Bei WMF gibt es keine Ersatzteile, sondern nur komplette Griffe.

Thomas Bregel -

Hm, vielleicht bei ebay?

Leni -

Leni, thank you for the complete and detailed assembly instructions. I have a perfect plus and followed your instructions as they worked for me too. One question though, during step 6, you indicate to insert the black plastic part with spring in to the notch of the handle bottom half. The black plastic part has a groove on one edge, does it get installed with the groove towards the lid of the handle or tail of the handle? Thanks in advance.

scottlandy60 -

Thank you. I do not really remember but to be honest I think it does not really matter. I think I also had the groove but I couldn’t find any function for that so I ignored it. And the handle still works =)

Leni -

Hi Leni,

hat perfekt geklappt, dank Dir für Deine super Anleitung.

Grüße aus Rudersberg

soli -

Hallo Leni,

habe meinen Deckel zu nah an der heißen Herdplatte gehabt, dabei ist der Schieber etwas angeschmort. Er ließ sich nicht mehr bewegen. Darum habe ich den Griff halb auseinander genommen , nicht das Ventil sondern ab Schritt 6 ganz toll nach deiner Anleitung wieder zusammen gesetzt. Zugeschraubt. Wenn man jetzt aber den Schieber zum Öffnen bewegt, rastet das kleine viereckige Teil mit Feder so ein, daß man den Schieber nicht schließen kann. Gibts da noch einen Trick, oder habe ich den Deckel durch die Hitze zerstört?

Canehl -

Danke, hatte Anleitung nötig, jetzt funktioniert alles wieder

Royal Adam -

Leni,

danke. Die Anleitung hat super funktioniert (nachdem ich Bild 7 genaustens befolgt habe).

Oswald.

Oswald -

Super, vielen Dank für die perfekte Anleitung.

alois vogl -

ハンドルの中は長年の使用で汚れていました。

Leniのおかげでそれは清潔になり、自分の組立に安心できました。ありがとう。

ThankYou from Japan -

Besten Dank. Hatte mit dem Gedanken, das mal von Innen zu reinigen, den Griff demontiert. War nicht notwendig, wie es sich zeigte, aber die Montage ist doch etwas verwirrend. Mit der Anleitung hat es super funktioniert, danke dir!!

Kalle -

Wunderbare Anleitung, leider habe ich einen älteren WMF Perfect und da sieht der Griff anders aus.

Wüsste gerne wie man bei diesem WMF Perfect, hergestellt bis ca. 2004 die Kochsignaldichtung auswechselt.

Ansonsten: ganz toll erklärt!

bcz1140 -

Laut WMF Anleitung: “ Kochsignaldichtung abziehen und das neue Teil so aufsetzen, daß sich der Rand der Dichtung in die dafür vorgesehene Nut einfügt”

Tobias Hemminger -

Thank you very much! I was struggling to re-assemble my handle and this helped me to get my pressure back in working order.

All the best,

Mike

Knot Known -

Klasse Anleitung,

Bei mir kann ich zwar noch immer “keinen Druck ablasen” , aber jedenfalls sichert es den richtigen Zusammenbau.

Vielleicht noch die Orginal TNR des Griffes hinzufügen?

08 9200 6030 (sw) bzw 08 9200 3030 (blau)

Tobias Hemminger -

Super Anleitung, man muss sie aber genau lesen und jede Kleinigkeit beachten. Ich hatte was übersehen und musste nochmal aufschrauben…

Micha Wirth -

1000 Dank- das hat uns gerettet. Toll, dass es Leute gibt, die sich die Zeit nehmen, solche nützlichen Informationen so präzise zu teilen. :-)

Tilman Krawietz -

Many thanks Leni, I am from South Africa and struggled to my handle together. I was concerned that it may not have been correct but your photographs gave me peace of mind that did it correct. Thank you again

Trushar Kalan -

Wunderbar. Hat perfect funktioniert.

Gert -

Das funktioniert mit T20 nicht T15. Aufpassen.

Vicente Climent -

Hallo Leni!

Ganz Super ,wie du das beschrieben hast.Innerhalb weiniger Minuten habe ich den Griff zusammengebaut.

Mein Schwager dem der Topf gehört ist daran verzweifelt und hat sich schon einen neuen Topf gekauft.

Aber Dank Deiner sehr guten Beschreibung habe ich den alten Griff wieder einsatzbereit gemacht

Ein neuer Griff kostet inzwischen74€ Für den neuen Topf bezahlte mein Schwager überigens 79€ bei XXL Lutz.

Walter S. -

Prima geklappt. Sehr hilfreiche Anleitung.

Klaus Buschbacher -

i love you.

i did it.

i wish you all the best.

Ata` Foroughi -

Super geklappt. vielen Dank für diese Klasse Anleitung. Ohne Dich hätte ich mir einen neuen Topf kaufen müssen. Vielen Dank*****

Thomas Schmelzer -

na bestens, hat hingehaut!

Danke

Wolfgang Plank -

so geht präzises Erklären! hat ruckzuck nach intensiver Reinigung von 20 Jahre Schmodder geklappt. Danke. Rolf Heibges

Rolf Heibges -

eine wichtige anregung : Beim zusammenbau des Griffs den schiebe mechanismus nicht in Endstellung montieren, und den Griff mit der beschrifteten Seite nach oben zusammenschrauben, wg der schwerkraft an dem langen metall plättchen

Christian Drews -

Beim zusammenbau des Griffes nicht in Endstellung des langen metallstreifens verschrauben und mit der schrift mach oben zusammen druecken

Christian Drews -

weiß jemand, wo die große rechteckige Rahmendichtung hergestellt wurde zwecks Ersatzteillieferung? Diese wird mit der Zeit (23 J) dűnner, etwas biegen am winkelblech des Deckels hilft nicht

Christian Drews -

Hast mich gerettet!

HelmutRockstroh -

Danke, ohne die Anleitung hätte ich es nicht geschafft und mir vergeblich einen neuen Griff gekauft. Denn der alte geht noch. Es war lediglich die Kreuzschlitzschraube für die Befestigung des unteren Griffteils am Topfrand zu sehr gelockert. Dadurch wurde beim Schließen des Deckels das "schwarze Plastikteil mit der Feder" von der verschieblichen Mitnehmernase des unteren Griffteils nicht mehr mitgenommen, also nicht entriegelt. Dadurch ließ sich der "Schieber" nicht mehr in die geschlossene Stellung bringen. Daher hatte ich den Griffoberteil zerlegt. Ohne diese Anleitung wäre dann der Wiederzusammenbau gescheitert und ich hätte die Ursache nicht gefunden.

Norbert Schneider -

Hat eigentlich super geklappt. Allerdings ist mir beim zusammen Setzen die Feder für den Schiebe/Schliessmechanismus abhanden gekommen. Weiß jemand ob es die irgendwo zu kaufen gibt. Oder welchen Durchmesser/Länge usw die hat?

Michaela Limbach -

Hat super funktioniert. Auch mit dem neueren Modell von WMF. Danke sehr!

F. Fuerchterlix -

Große Hilfe. Mögen Sie das Doppelte erhalten!

Armandinho -

This is great, I could have blown the house up with my own botched attempt, so finding this instruction has saved me money (and my self-esteem 🙂). Thank you very much!

Kieran Cantrell -

Vielen Dank, die Anleitung ist sehr verständlich geschrieben.

Gerhild Naue -

Wie man Griff WMF Schnellkochtopf Perfect aufklebt ( Welcher Klebestoff?)

AB BA -

Mit Welchem Klebestoff fixiert man Griff WMF Schnellkochtopf Perfect auf dem Topf?

AB BA -

Der Griff hat eigentlich einen Einrastmechanismus. Er wird nicht festgeklebt

Leni -

Einfach super, danke !

p.romanczyk@t-online.de -

Super Anleitung, vielen Dank! Habe zuvor sicher 20x vergeblich versucht, die beiden Griffhälften richtig zusammenzuschrauben, bis ich in dieser Anleitung gelesen habe, dass die Griffhälften vor dem Verschrauben mit geschlossener Verriegelung aufeinandergelegt werden müssen. Hat dann sofort geklappt.

Andreas -

Danke für die sehr gute Anleitung. Mein Nachbar ("ich brauche keine Anleitung - bin Mechaniker") hat es in einer halben Stunde heftigen Bastelns nicht hingekriegt und entnervt (nachdem die kleine Feder einmal durch die Küche geflogen ist) aufgegeben. Er weigerte sich aber standhaft, auch nur mal zu gucken, wie es hier beschrieben wurde... Mein Enkel hat dann das Ganze innerhalb von 10 Minuten repariert! Nochmal ganz herzlichen Dank.

H. Wecke -
