Comment réparer la double vision sur les jumelles grand angle Barska 10x50

Rédigé par : James Silva
  • Commentaires : 0
Comment réparer la double vision sur les jumelles grand angle Barska 10x50

Difficulté

Modérée

Étapes

13

Temps nécessaire

40 minutes - 1 heure

Introduction

Les jumelles sont quelque peu délicates et, lorsqu'elles sont utilisées à l'extérieur dans des environnements dynamiques, elles peuvent parfois subir des dommages, ce qui peut désaligner les deux côtés, aboutissant à une double vision. De petits changements dans le positionnement des prismes peuvent entraîner des différences significatives dans la vision des jumelles, et les fabricants de jumelles cachent souvent les vis de réglage pour décourager les propriétaires d'essayer de les réparer eux-mêmes. Ce guide vous montrera comment trouver les vis de réglage sur une paire de jumelles Barska 10x50 WA et les ajuster pour aligner la vision double.

  1. W5QETuJsNk3mg2fB

    • Retirez la vis à tête principale J0 au centre des jumelles, à l'aide du tournevis avec l'embout de 4 mm et l'accessoire J0.

  2. pRkTOuEYDmnwsx3R
    pRkTOuEYDmnwsx3R
    wltSE6lREFbuvcnU

    • Retirez la pièce supérieure et les rondelles maintenues sous la vis du milieu.

  3. FMXCPhamDVJ4OUwu
    FMXCPhamDVJ4OUwu
    XnCh55mskfDkHZqQ

    • Retirez les oculaires des jumelles.

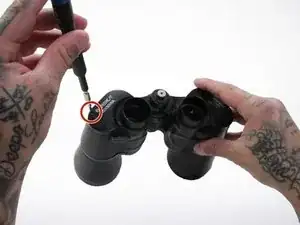

  4. yZxMcX4jSRPiCHGb
    yZxMcX4jSRPiCHGb
    x5BtK3oGauLThBZm

    • Retirez les deux vis à tête J0 latérales.

  5. VReceakWXnFtAORv
    VReceakWXnFtAORv
    3NcWAM1CJ3TSS1ck

    • Retirez les quatre vis d'oculaire à tête J0.

  6. cu3N2KMFN2JttwR2

    • Retirez les deux plaques d'oculaire.

  7. HfECjkBFCEyvjwLw
    HfECjkBFCEyvjwLw
    2hLb4EOSJZJHDnTO

    • Soulevez le revêtement en caoutchouc arrière de chaque côté pour exposer les deux vis de réglage du prisme arrière.

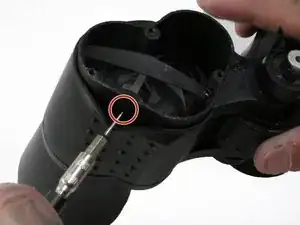

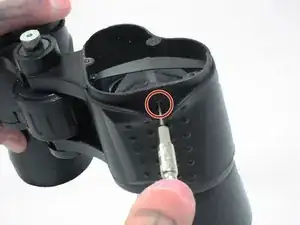

  8. QkZq4W5G2cgC5xds
    QkZq4W5G2cgC5xds
    1wdNSDfAdHP1lL4Y

    • Ajustez les deux vis à prisme à tête plate de 1,5 mm en tournant légèrement le tournevis.

    • Remarque : Regardez dans les jumelles après chaque tour, et si la vision est alignée, vous pouvez vous arrêter à cette étape. Si le réglage de ces vis n'aligne pas la vision, passez à l'étape 9.

    • NE serrez PAS trop les vis du prisme, sinon vous risqueriez de casser le prisme et de le détruire définitivement. La réparation ou le remplacement du prisme dépasse le cadre de ce guide.

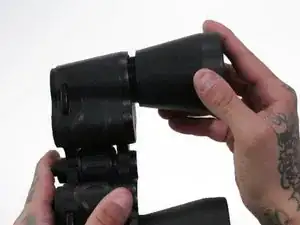

  9. WyRre1R6AYJRfBDw

    • Dévissez les deux lentilles d'objectif avant à la main.

  10. yjVESiqygDnkpyrW
    yjVESiqygDnkpyrW
    XajbTPEbONWrEmZK

    • Dévisser les deux vis frontales à tête J0.

  11. eP4wWV2NV3CmqqK4

    • Retirez les deux plaques avant.

  12. AnSrCWCgw2WJrYNj
    AnSrCWCgw2WJrYNj
    tbBECQtL1kTXncDA

    • Décollez les revêtements en caoutchouc avant des deux côtés.

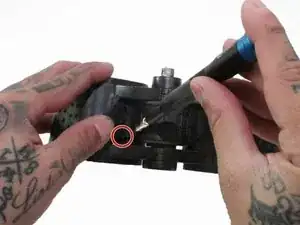

  13. DR4EodHCY5NG1A4J
    DR4EodHCY5NG1A4J
    WQogRRjZYeeWHm2J

    • Ajustez les deux vis à prisme à tête plate de 1,5 mm avant avec de petits tours.

    • Regardez à travers les jumelles après chaque réglage pour voir s'il aligne la vision, et répétez les réglages jusqu'à ce qu'il soit réparé.

    • Vous devrez peut-être revenir à l'étape 8 pour affiner l'autre jeu de vis. Les quatre vis de réglage du prisme doivent être dans leurs positions correctes pour produire la bonne vue à travers les jumelles.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
