Introduction

Les ponts de soudure sont inévitables pendant le processus de soudure. Ce guide vous montrera comment réparer un pont de soudure et tester votre circuit après la réparation.

Un pont de soudure peut endommager gravement votre appareil sous la forme d'un court-circuit. Un court-circuit se produit lorsqu'une trop grande quantité de courant traverse un composant, ce qui peut entraîner une défaillance de l'appareil. Ce guide montre comment éviter un court-circuit particulièrement dangereux en supprimant un pont de soudure entre les rails d'alimentation et de masse sur une carte de circuit imprimé.

Ce guide implique l'utilisation de températures élevées lors du dessoudage et du soudage des connexions. Prenez donc les précautions appropriées lorsque le fer à souder fonctionne. Vous devrez peut-être répéter les étapes si nécessaire en raison de la nature du processus de dessoudage et de brasage.

Si vous débutez dans le soudage et le dessoudage, consultez le guide Comment souder et dessouder les connexions.

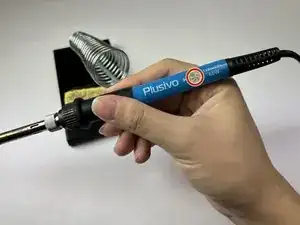

  1. WHEcoLFTrBUpAASR
    • Réglez le fer à souder à 300°C (575 F) et attendez que le fer chauffe à la température désirée.

    • Selon les spécifications du fer à souder, cela devrait prendre entre 25 et 80 secondes pour que le fer à souder atteigne la température souhaitée.

    • La pointe du fer à souder sera très chaude ! Soyez prudent lorsque vous manipulez le fer à souder pendant le fonctionnement.

    • Différentes soudures peuvent avoir des points de fusion différents. Reportez-vous à toute documentation fournie avec votre soudure pour déterminer la température recommandée.

    • Évitez de régler le fer à souder à des températures très élevées et respectez les spécifications de votre soudure. Une exposition prolongée à des températures élevées peut endommager les composants ou la carte.

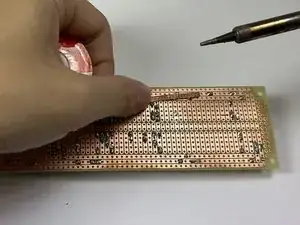

  2. IRhwodynTSeUPcUj
    IRhwodynTSeUPcUj
    ZaOR1qpoIFTGqSLC
    b1fClTfHK4bJHPZs

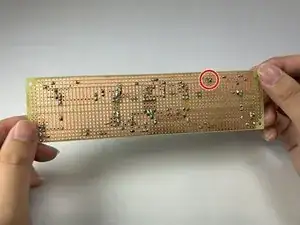

    • Localisez le pont de soudure sur le circuit imprimé.

    • Un pont de soudure relie généralement deux points de contact séparés (rails).

    • Un multimètre peut être utilisé ici pour vérifier la continuité (un court-circuit).

    • Appliquez la tresse à dessouder sur la zone affectée.

  3. OpOddaGMuGTgjTJN
    OpOddaGMuGTgjTJN
    G5qiLqVTRZgsWlKA

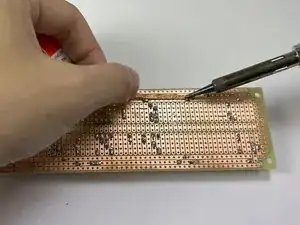

    • A l'aide du fer à souder placé au-dessus du pont de soudure, chauffez la tresse à dessouder en la pressant sur le dessus du pont de soudure.

    • La tresse sera très chaude ! Éviter de toucher la zone de la tresse près du fer à souder.

    • Autrement, coupez environ 2 cm (0,75") de tresse . Avec une pincette placez-la comme décrit ci-dessus.

    • Continuez à appliquer une pression avec le fer à souder sur le pont de soudure jusqu'à ce que la soudure soit fondue et absorbée par la tresse .

    • Un flux de soudure peut également être utilisé ici pour faciliter le processus de dessoudage en réduisant les films d'oxyde.

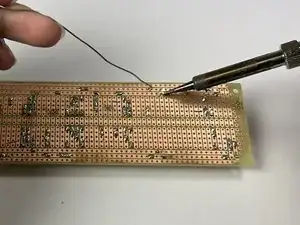

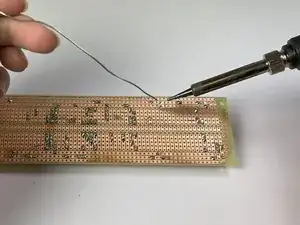

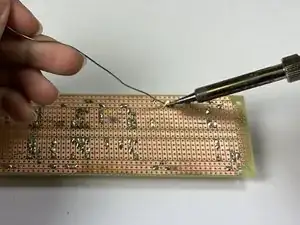

  4. 51UVAig6DShXuElp
    51UVAig6DShXuElp
    AQbwWMXNZXCmiQFr
    FHHVnMEbbBfNkQtf
    • Appliquez le fer à souder sur le point de contact.

    • Une fois que le point de contact est chaud, réappliquez la soudure sur le point de contact.

    • La zone réparée sera très chaude ! Évitez de toucher la zone à réparer.

    • Continuez à appliquer la soudure au point de contact jusqu'à ce que la broche soit solidement fixée et que les rails soient séparés les uns des autres.

    • L'étape 7 vérifie la continuité du circuit.

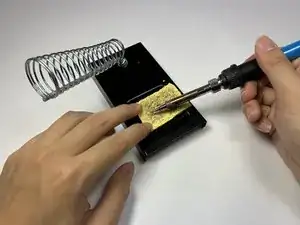

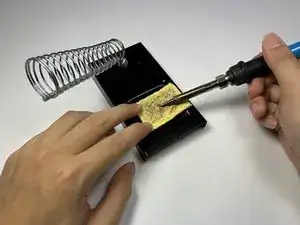

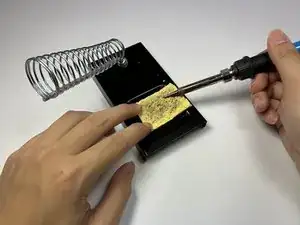

  5. aXdlECY3dkYe2BC3
    aXdlECY3dkYe2BC3
    Q21o33hVRnqI6QKc
    kUcGBEkkaeOXCBOf
    • La pointe du fer à souder sera très chaude ! Soyez prudent lorsque vous manipulez le fer à souder pendant son fonctionnement.

    • Maintenez l'éponge humide.

    • Pendant que le fer à souder est chaud, utilisez un mouvement de frottement sur l'éponge pour enlever l'excès de soudure de la pointe du fer à souder.

  6. ne6ghwgDoZkcNIMf

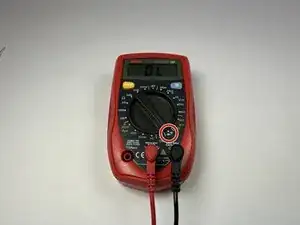

    • Connectez la sonde rouge (positive) à la borne Tension et Résistance.

    • Connectez la sonde noire (négative) à la prise commune/terre.

    • Réglez le bouton du multimètre pour le test de continuité. Ceci est généralement étiqueté avec des symboles de diode/audio.

    • Comme le montre la photo, le multimètre lira "OL" si les étapes ci-dessus ont été suivies correctement.

    • Pour s'assurer du bon fonctionnement du multimètre, mettez les deux sondes ensemble et un bip sonore doit être émis.

  7. ZFRCRBVGAE6dU5Es
    • Vérifiez que la carte de circuit imprimé n'est pas alimentée en courant avant d'effectuer les étapes suivantes. Si un courant est présent, des dommages permanents au multimètre sont possibles !

    • Connectez la sonde noire au rail du circuit imprimé où se trouvait une extrémité du pont de soudure.

    • Connectez la sonde rouge au rail du circuit imprimé où se trouvait l'autre extrémité du pont de soudure.

    • Si le correctif réussit, le multimètre devrait indiquer "OL" sur l'écran, ce qui indique un circuit ouvert. Il ne doit pas y avoir de bip, ce qui signifie que les rails ne sont plus connectés.

    • Si le correctif a échoué, le multimètre doit afficher une valeur numérique sur l'écran du multimètre, et biper.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
