Introduction
Si votre ruban à LED fonctionne mal, ce tutoriel peut vous aider. Les rubans à LED fonctionnent mal quand il y a une mauvaise connexion entre deux portions de la bande. Ces mauvaises connexions peuvent affecter la circulation de l'énergie et désactiver d'autres bandes connectées à celle-ci.
La meilleure façon de régler ce problème est de remplacer la portion défectueuse avec une nouvelle bande. Ce guide vous permettra de la remplacer. Vous apprendrez à identifier la bande à remplacer, ainsi qu'à la retirer du ruban. Vous verrez également comment remplacer et reconnecter les deux bandes pour qu'elles fonctionnent correctement.
Reconnecter les bandes nécessitera de souder les deux bandes sur les bonnes connexions.
Si vous n'avez pas l'habitude de souder, vous devriez d'abord suivre un tutoriel pour apprendre les bases de la soudure : Comment souder et dessouder des connexions.
Avant de suivre ce tutoriel, pensez à déconnecter les rubans de toute source d'énergie.
Pièces
-
-

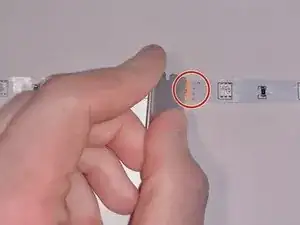

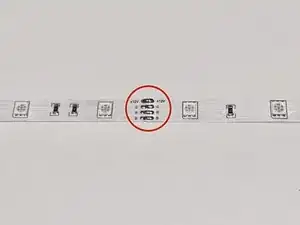

Trouvez l'emplacement où les lumières ne fonctionnent plus, là où se trouvent quatre connecteurs marqués, dans cet ordre, "12V, R, G, B", avec des ciseaux marqués "Cut here" et une couleur cuivre à l'arrière.
-
-
-
Avec des ciseaux, découpez la ligne marquée "cut here", pour séparer la partie défectueuse du reste de la bande.
-
-
-
Alignez la nouvelle bande avec la partie encore fonctionnelle et maintenez les ainsi. Regardez les quatre connecteurs comme une image en miroir: le R sur le R, le G sur le G, et ainsi de suite. Soudez les quatre connexions dans l'ordre que vous souhaitez. Assurez-vous que la soudure tienne bien.
-
-
-
Une fois les quatre connecteurs soudés correctement, branchez la bande et allumez les trois couleurs pour vous assurer que les connexions sont fonctionnelles. Vous pouvez maintenant installer vos lumières là où vous le souhaitez.
-
Un fer à souder et la soudure sont faciles à trouver en quincaillerie. Des portions de bandes peuvent être récupérées afin d'éviter d'en acheter de nouvelles et ainsi réduire le coût de la réparation. Assurez-vous de couper seulement la portion nécessaire pour la réparation là où il y a les 4 pastilles, elles sont probablement indiquées par une ligne en pointillés qui passe dessus. C'est aussi à cet endroit que vous les souderez ensemble.
Pour remettre les bandes à leur emplacement initial, vous aurez peut-être besoin d'adhésif. Derrière la zone de connexion, vous pouvez coller un petit morceau de carton pour les faire tenir ensemble.
