Comment raccorder des rubans LED

Difficulté

Modérée

Étapes

6

Temps nécessaire

15 - 45 minutes

Introduction

Les rubans LED ne sont pas souvent livrés avec des connecteurs et n'offrent aucun moyen de les raccorder en série pour continuer une guirlande. Ce tutoriel montre exactement comment procéder pour les accrocher au mur en les raccordant en série. Ce tutoriel est utile pour les personnes qui achètent plusieurs rubans LED de différentes marques ou de la même marque, qui ne sont pas livrés avec les connexions correctes. Il arrive souvent que l'on reçoive deux rubans LED sans qu'il soit possible de les raccorder en chaîne.

  1. QEtLvjrTNOeFjIAp
    QEtLvjrTNOeFjIAp
    KVjTioJgOFhbJIgw

    • Fixez un ruban LED à l'aide de la colle préappliquée ou d'un pistolet à colle chaude à l'endroit désiré.

    • Veillez à laisser un peu de mou à l'extrémité du ruban pour le raccorder au deuxième ruban LED.

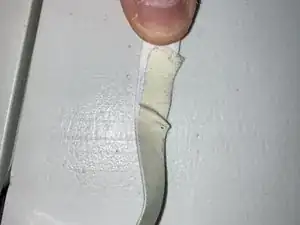

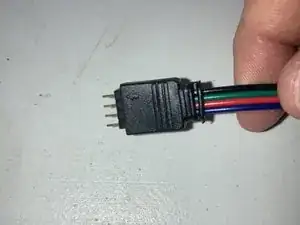

  2. aXCnvDvWi4iCPGoy
    aXCnvDvWi4iCPGoy
    GHq4lPdJHghXAaKO

    • Trouvez l'autre côté étiqueté RVB avec des pins et/ou des fils et répétez le processus à partir de l'étape 1.

    • Laissez du mou à l'extrémité pour atteindre l'autre ruban.

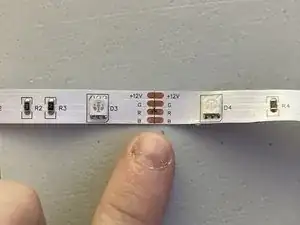

  3. YHNeCahceoMrHLXm

    • Une fois que vous avez déterminé le côté par lequel vous avez terminé (côté pin/connecteur ou côté platine), vous devez déterminer à quel jeu de platines étiquetées RVB vous allez vous raccorder.

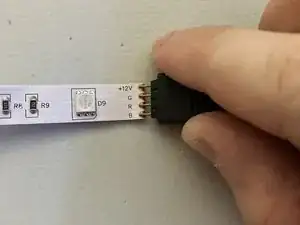

  4. itLtIx4IBojqTk2U

    • En utilisant chaque pin du connecteur, assurez-vous que les deux côtés alignent parfaitement « RGB » sur « RGB ».

    • Placez chaque pin de manière à ce qu'il soit relié à la platine correspondante.

    • Appuyez sur la platine à l'aide des pins et assurez-vous que la connexion est solide.

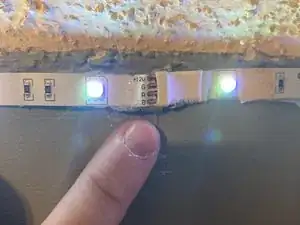

  5. GlFdlRtCYuLlOBsE

    • À l'aide de scotch ou de colle chaude, fixez fermement le connecteur au mur ou à l'endroit désiré, en veillant à ce que les raccords ne bougent pas trop.

    • Essayez d'éviter de coller les platines métalliques. Si vous ne faites pas attention, vous risquez de couper la connexion de vos pins.

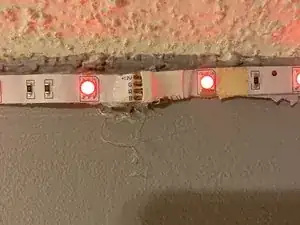

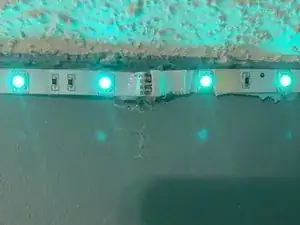

  6. QJmtQZqRRHXVvfqA
    QJmtQZqRRHXVvfqA
    RV2dF1xl2qarAjLG
    HHqV1kXrJYqQu4fD

    • Allumez le ruban LED pour vous assurer que toutes les LED s'allument. Testez si les couleurs changent pour vous assurer qu'elles sont toutes cohérentes et qu'elles correspondent les unes aux autres.

    • Si elles ne fonctionnent pas correctement, recommencez à partir de l'étape 2.

    I have no prongs on either end of my lights only plug ins

    Barbara Ellerbush -

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
