Introduction
Suivez ce tutoriel pour réinstaller la carte mère, le film de protection de la carte mère et le support des boutons lors du transfert des composants internes de votre ancienne liseuse vers un nouvel écran dans votre liseuse Kobo Libra.
Pièces
-
-

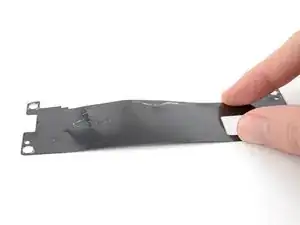

Utilisez une pincette, ou vos doigts, pour décoller l'adhésif restant sur la partie inférieure du film de protection de la carte mère.
-
-
-
Si votre écran de changement est livré avec un adhésif préinstallé pour le film de protection de la carte mère, décollez sa feuille de protection.
-
Placez le film de protection de la carte mère sur son logement dans le châssis, en veillant à ce qu'il soit bien aligné sur les chevilles de vis.
-

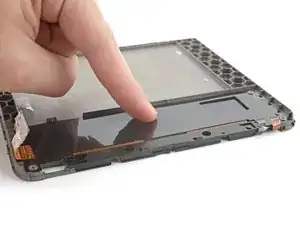

Utilisez vos doigts ou une spatule pour appuyer sur le film de protection de la carte mère et le faire adhérer au châssis.
-
-
-

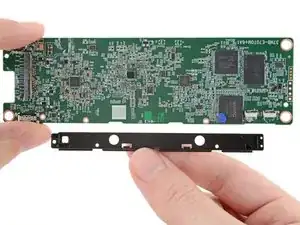

Faites glisser le support des boutons sur la carte mère de manière à ce que ses deux clips soient correctement alignés sur les encoches.
-

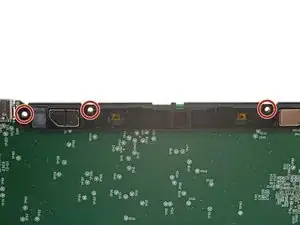

Le support peut glisser d'avant en arrière le long des encoches. Vérifiez si les trois vis sont alignées pour juger de la bonne position du cache.
-
-
-

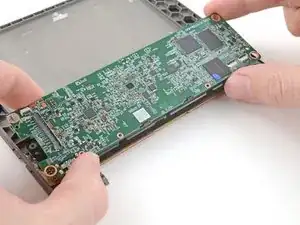

Tout en maintenant le support des boutons en place, placez la carte mère dans son emplacement sur le châssis.
-
Si nécessaire, faites glisser le support des boutons d'avant en arrière jusqu'à ce que vous sentiez que ses deux trous s'insèrent dans les chevilles d'alignement.
-
Veillez à ce que toutes les nappes sont au-dessus de la carte mère avant de continuer.
-
-
-

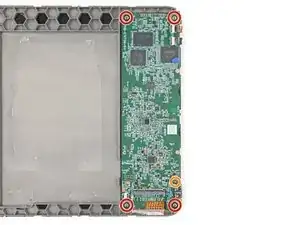

Utilisez un tournevis cruciforme pour réinstaller cinq des vis de fixation de la carte mère et du support des boutons :
-
Quatre vis de 2,4 mm de long
-
Une vis de 3,9 mm de long
-
-
-
Retournez votre liseuse de manière à ce que l'écran soit orienté vers le haut.
-

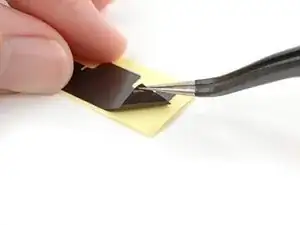

Alignez la bande conductrice sur le support des boutons et l'écran, en veillant à ce que les quatre languettes ne dépassent pas du support.
-
Collez la bande conductrice sur le support des boutons et l'écran.
-
-
-
Utilisez l'extrémité plate d'une spatule (spudger) ou vos doigts pour appuyer sur la bande conductrice et la faire adhérer.
-
Retournez au tutoriel initial et poursuivez le remontage, en sautant les étapes que vous avez effectuées pour cette procédure.
-
