Comment utiliser l'Anti-Clamp

Rédigé par : Alex Diaz-Kokaisl
  • Commentaires : 9
Comment utiliser l'Anti-Clamp

Difficulté

Modérée

Étapes

13

Temps nécessaire

Aucune estimation

Introduction

Suivez les instructions de ce tutoriel iFixit pour apprendre comment utiliser l'Anti-Clamp lors d'une réparation électronique.

À la fois pince et ventouse téléphone, elle sera votre alliée lors de la première étape cruciale : ouvrir le téléphone, la tablette, ou autre.

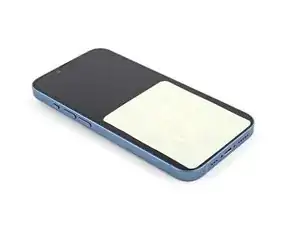

  1. mrpdQUQtBhsRRJlb
    mrpdQUQtBhsRRJlb
    icTbUkI3VLtalwQf

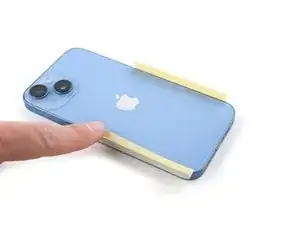

    UALiVJAZHpaEx4ML

    • L'Anti-Clamp nécessite une surface plane et lisse pour que ses ventouses y adhèrent.

    • Si l'écran de votre appareil est fissuré ou que sa surface est glissante, suivez ce tutoriel pour appliquer le ruban adhésif inclus.

    • Du scotch de déménagement fonctionne aussi pour couvrir un écran fissuré.

    • Si votre vitre arrière est méchamment fissurée, le ruban adhésif risque d'empirer les dégâts. Consultez le tutoriel spécifique à votre réparation pour utiliser une ventouse à la place.

    • Si votre appareil peut être ouvert à la fois depuis l'écran et la coque arrière, suivez ce tutoriel pour appliquer le ruban adhésif inclus.

  2. D54NuMTREEanNvSg
    D54NuMTREEanNvSg

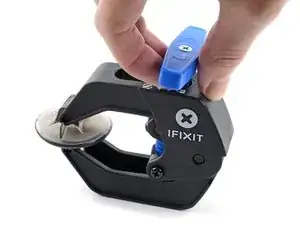

    tTBQtQlTwLMyEUwd

    • Tirez la poignée bleue vers l'arrière, en direction de l'icône de déverrouillage, pour désengager les bras de l'Anti-Clamp.

    • La poignée peut être raide la première fois que vous déverrouillez les bras.

  3. CqAkQKHuyZ1AWOD2
    CqAkQKHuyZ1AWOD2
    BBxbWeKQosXjtD4c
    trG2q3Am2rEqxei5

    • Faites tourner l'Anti-Clamp sur le côté, pour qu'il puisse pincer le bord par lequel vous allez commencer. Référez-vous à votre tutoriel d'origine pour savoir par quel bord commencer.

    • Centrez les ventouse près du bord, au-dessus de la surface lisse de votre appareil.

    • Évitez les boutons, les interstices, les joints et les haut-parleurs, car ils empêchent les ventouses de bien adhérer.

  4. gX6n2hB5BGQRNw5l

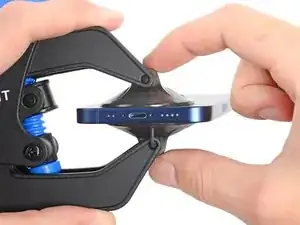

    gX6n2hB5BGQRNw5l
    gduA3FccDSc1cYVn

    • Pressez les ventouses ensemble pour les fixer à l'appareil.

    • Si les ventouses sont raides et dures à manipuler, réchauffez-les avec vos mains.

  5. IgMuJAR1IRvsXXJb
    IgMuJAR1IRvsXXJb
    WhDW5CbjnDZ2RdrF

    • L'Anti-Clamp fonctionne de manière optimale lorsque ses ventouses sont alignées l'une par rapport à l'autre.

    • Si l'alignement est incorrect, les ventouses risquent de se détacher trop tôt. Retirez-les de l'appareil à l'aide de leurs languettes de retrait et recentrez-les.

  6. oAq44mODDcaCQaQp
    oAq44mODDcaCQaQp
    XQLhVyKo3B5Q3DFJ

    • Poussez la poignée bleue vers l'avant pour verrouiller les bras.

  7. MTT4rJWpyHnjjqdM

    • Placez un support sous votre appareil pour que l'Anti-Clamp tienne droit sans être maintenu en place.

  8. IQ3hGIi3JXNDggpc
    IQ3hGIi3JXNDggpc

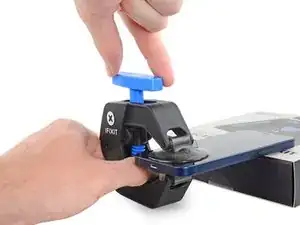

    CZFgGlAa1YX3Qsnj

    • La plupart des adhésifs se séparent mieux avec une tension constante plutôt qu'avec une force croissante. Prenez votre temps pendant cette étape pour éviter de décoller les ventouses prématurément ou d'ouvrir trop brutalement votre appareil.

    • Tournez la poignée dans le sens des aiguilles d'une montre d'un tour complet (360 degrés) ou jusqu'à ce que les ventouses commencent à s'étirer.

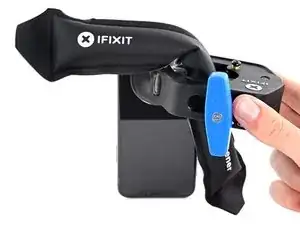

  9. XUXaHwjhp2cfjMOq
    XUXaHwjhp2cfjMOq

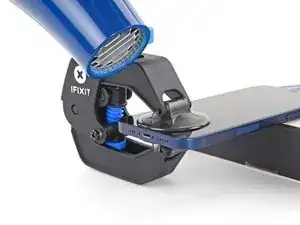

    KmHBZIJZOd2OpY1d

    • Pour les appareils plus petits, insérez un iOpener chauffé dans les bras de l'Anti-Clamp pour chauffer votre appareil.

    • Pour les appareils plus grands, comme les modèles d'iPhone 12 et plus récents, utilisez un sèche-cheveux ou un pistolet thermique pour ramollir l'adhésif le long du bord où vous allez commencer.

    • Les modèles d'iPhone 12 et plus récents ont un adhésif plus tenace, donc l'iOpener n'est pas aussi efficace qu'un sèche-cheveux ou un pistolet thermique pour l'ouvrir.

    • Veillez à ne pas faire surchauffer votre appareil. Le bord doit être légèrement trop chaud au toucher.

  10. h2EerpnmfAtQrA6C
    h2EerpnmfAtQrA6C

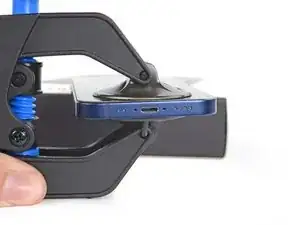

    PorZxVFEOVyIMTql

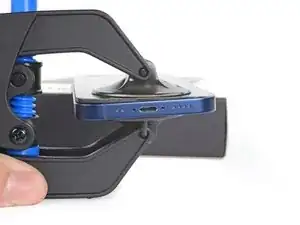

    URbtu6lWDnA4i2Vu

    • Attendez une minute pour permettre à l'adhésif de se détacher et d'ouvrir un interstice.

    • Si l'Anti-Clamp ne sépare pas l'adhésif au bout d'une minute, refaites chauffer et attendez encore une minute. Soyez patient et laissez l'Anti-Clamp faire le travail à votre place.

    • Si, après plusieurs séances de chauffe, l'appareil ne montre aucun signe d'ouverture, tournez la poignée d'un quart de tour.

    • Ne tournez pas la poignée de plus de trois quarts de tour supplémentaires. Limitez l'utilisation de chaleur supplémentaire à cette étape uniquement. Plus vous tournez la poignée, plus l'appareil risque de s'ouvrir brutalement.

  11. ZGEyXWGTHCUvUMHx

    • Insérez un médiator dans l'interstice ouvert par l'Anti-Clamp.

  12. M4CT1MtM2ZDgHttG

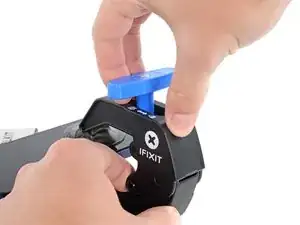

    M4CT1MtM2ZDgHttG

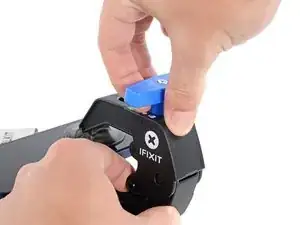

    sAkCCfN6DfJEpCcU

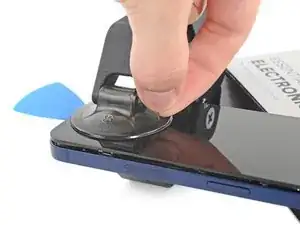

    lpLmSmSNeZDP2cIV

    • Tirez la poignée bleue vers l'arrière, jusqu'à l'icône de déverrouillage, pour débloquer les bras.

    • Retirez les ventouses de l'appareil à l'aide de leurs languettes.

    • Retirez l'Anti-Clamp et posez votre appareil sur une surface plane.

  13. hPgh6HyuUdofNwXF

    • Retournez à votre tutoriel d'origine et continuez le démontage, en sautant toutes les étapes qui ouvrent l'appareil à l'aide d'une ventouse.

Conclusion

Vous trouverez d'autres tutoriels sur les compétences en réparation électronique ici.

Pour transformer votre Anti-Clamp en Clampy rigolo, suivez ce tutoriel.
